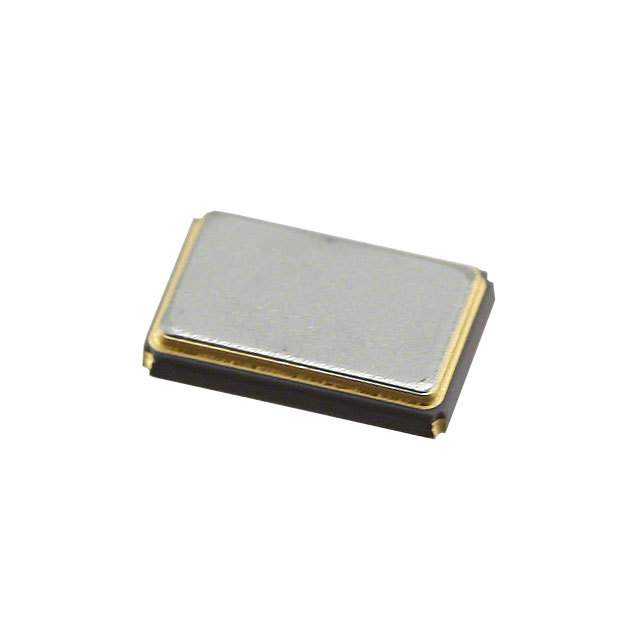

7B28670001

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±30ppm 28.63636MHz 40Ω 贴片安装 5mm*3.2mm*1.05mm
供应商型号: 7B28670001-ND
供应商: Digi-Key
标准整包数: 1000
TXC/台湾晶技 无源晶振 7B28670001

7B28670001概述

    石英晶体系列:SMD S系列密封晶体

    产品简介


    本产品为石英晶体,采用SMD(表面贴装)封装形式,型号为7B系列,尺寸为5.0 x 3.2 x 0.9 mm。它具有高精度特性和宽频率范围,适用于各种高频电路。这款晶体具有优异的频率稳定性和可靠性,能够有效减少电磁干扰(EMI)。此外,本产品广泛应用于蓝牙设备、无线通信设备、数码相机(DSC)、个人数字助理(PDA)、移动电话和USB接口卡等领域。同时,产品符合RoHS标准,环保无铅。

    技术参数


    以下是7B系列晶体的技术参数表:
    | 参数 | 规格 |
    | : | : |
    | 频率范围 | 8 ~ 125 MHz |
    | 基频电阻(ESR) | 8 ~ 11 MHz: ≤ 120Ω
    12 ~ 54 MHz: ≤ 80Ω
    40 ~ 60 MHz: ≤ 80Ω
    60 ~ 125 MHz: ≤ 40Ω |
    | 频率容差(25℃) | ± 30 ppm,或根据客户要求 |
    | 温度范围内频率稳定性 | ± 30 ppm,或根据客户要求 |
    | 年老化率(25℃) | ± 3 ppm/年 |
    | 工作温度范围 | -40 ~ +85℃ |
    | 存储温度范围 | -40 ~ +85℃ |
    | 混联电容 | 最大5 pF(典型值2 pF) |
    | 驱动等级 | 1 ~ 200 μW(典型值100 μW) |
    | 负载电容 | 10 pF, 16 pF, 20 pF 或根据客户要求;
    6 pF, 9 pF, 10 pF, 12 pF, 16 pF |

    产品特点和优势


    - 高精度特性:覆盖宽频率范围,频率容差为±30 ppm,确保电路在不同条件下的稳定性。
    - 频率稳定性和可靠性:具备出色的频率稳定性和可靠性,可显著提高电路的可靠性和耐用性。
    - 抗电磁干扰(EMI):优异的抗电磁干扰能力,能够满足现代高频电路对电磁兼容性的严格要求。
    - 广泛应用:适用于多种电子设备,包括蓝牙设备、无线通信设备、数码相机、个人数字助理、移动电话和USB接口卡,适应性强。
    - 环保材料:产品符合RoHS标准,采用无铅设计,符合绿色环保要求。

    应用案例和使用建议


    - 蓝牙设备:7B系列晶体可用于蓝牙模块,提供高频率稳定性以确保连接的可靠性和低功耗。
    - 无线通信设备:用于无线通信设备中,提高通信质量,减少信号干扰。
    - 手机设备:在手机和其他便携式通信设备中,保证了较高的信号传输质量和系统稳定性。
    使用建议:
    - 在高频电路中,应注意选择适当的负载电容以匹配应用需求。
    - 确保在焊接过程中避免过高的热量输入,以防损坏晶体结构。
    - 使用合适的电源驱动等级,以确保晶体在最佳状态下运行。

    兼容性和支持


    - 本产品与各类高频电路设计兼容,适用于多种电子设备。
    - 制造商提供技术支持和维护服务,确保客户能顺利安装和调试。

    常见问题与解决方案


    - 问题1:产品在高温环境下性能不稳定。
    解决方案:确保产品在工作温度范围内(-40 ~ +85℃)使用,避免超温。
    - 问题2:电路在高温下出现振荡停止现象。
    解决方案:检查负载电容是否匹配应用需求,并适当调整电容值。
    - 问题3:焊接后发现晶体失效。
    解决方案:检查焊接工艺,确保热输入不过大,使用正确的焊接温度和时间。

    总结和推荐


    7B系列石英晶体以其高精度特性、宽频率范围、优异的频率稳定性和可靠性等优势,在多个领域表现出色。特别是在蓝牙设备、无线通信设备和移动电话中应用广泛。尽管初期成本相对较高,但长期来看,其卓越的性能和较长的使用寿命将带来显著的优势。综上所述,我们强烈推荐此产品给需要高性能晶体的客户。

7B28670001参数

参数
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 40Ω
频率 28.63636MHz
驱动电平 -
长*宽*高 5mm*3.2mm*1.05mm
安装方式 贴片安装
应用等级 工业级
零件状态 停产
