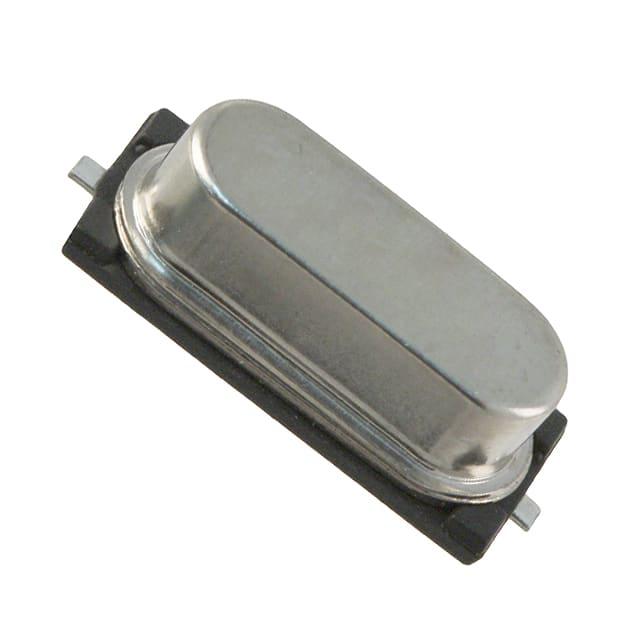

9C-8.000MAGJ-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±50ppm 8MHz 80Ω HC-49S 贴片安装 11.4mm*4.8mm*4.1mm
供应商型号: UA-9C-8.000MAGJ-T
供应商: 海外现货
标准整包数: 1000
TXC/台湾晶技 无源晶振 9C-8.000MAGJ-T

9C-8.000MAGJ-T概述

    # 高质量电子元器件产品技术手册

    1. 产品简介


    基本信息
    本文将重点介绍一款应用于PC、STB、LCDM及Cable Modem等领域的电子元器件——HC-49S SMD 9C系列石英晶体。该晶体为表面贴装型组件,具备广泛的标称频率范围。它以高频率拉扯能力和低等效串联电阻著称,且在大规模生产时仍能保持稳定的品质。此外,该产品完全符合RoHS标准,不含铅。
    主要应用领域
    - PC
    - Set Top Box (STB)
    - LCD Monitor (LCDM)
    - Cable Modem

    2. 技术参数


    电气规格
    | 规格指标 | 范围 | 备注 |
    |
    | 等效串联电阻(ESR) | 200Ω Max.(≤3.686MHz)
    150Ω Max.(3.686~5MHz)
    80Ω Max(5~10MHz)
    40Ω Max(10~14MHz)
    30Ω Max(14~30MHz)
    100Ω Max(27~30MHz)
    80Ω Max(30~50MHz)
    60Ω Max(50~90MHz) | 根据不同频率范围 |
    | 频率范围 | 3.2~90MHz | 具体范围根据型号变化 |
    | 频率容差(25℃) | ±30ppm或定制 | 可根据需求调整 |
    | 温度稳定性 | ±30ppm(-20℃~+70℃)或定制 | 支持温度范围可定制 |
    | 并联电容 | 7pF Max.
    | 驱动功率 | 1~500μW(典型100μW)
    | 负载电容 | 16pF、20pF、30pF、32pF或定制
    | 老化率(25℃) | ±5ppm/年Max.
    | 存储温度范围 | -40℃~+85℃

    3. 产品特点和优势


    - 高频率拉扯能力:该石英晶体具有出色的频率调整范围,使其非常适合需要精密频率控制的应用。
    - 低等效串联电阻:极低的ESR有助于减少能量损耗,提高效率。
    - 大批量生产能力:能够高效实现大规模生产和稳定供货。
    - 多样的标准频率:提供广泛的标称频率,满足不同的设计需求。
    - RoHS合规:确保产品环保,符合国际标准。

    4. 应用案例和使用建议


    应用案例
    HC-49S SMD 9C系列石英晶体被广泛应用于PC主板、机顶盒(STB)、液晶显示器模块(LCDM)和电缆调制解调器(Cable Modem)等领域。这些应用领域对频率精度和稳定性有较高的要求,而该石英晶体以其优异的性能表现和良好的温度稳定性完美匹配了这些需求。
    使用建议
    - 合理选择频率范围:根据具体应用需求选择合适的频率范围。
    - 注意环境条件:使用过程中应尽量避免极端温度条件,以防影响频率稳定性和产品寿命。
    - 严格遵守驱动功率:确保驱动功率符合规格要求,以保证产品的长期可靠运行。

    5. 兼容性和支持


    兼容性
    HC-49S SMD 9C系列石英晶体可以与市场上主流的电子设备和电路板兼容。其标准封装尺寸(如14.3mm×4.9mm)使得安装和替换非常方便。
    厂商支持
    制造商提供了详细的技术支持文档和在线咨询服务,客户可通过官方网站(http://www.txccorp.com)获取更多信息和帮助。

    6. 常见问题与解决方案


    常见问题与解决方法
    1. 频率偏差较大
    - 解决方案:检查焊接工艺和驱动功率设置,必要时重新设定负载电容值。

    2. 振荡器无法启动
    - 解决方案:确认电源电压正确,检查并调整电路连接,如果问题依旧存在请咨询技术支持。

    7. 总结和推荐


    综合评估
    HC-49S SMD 9C系列石英晶体凭借其出色的频率精度、稳定的温度特性和优良的可靠性,在多个领域展现出强大的应用潜力。其广泛的频率范围和良好的制造质量使它成为众多高性能电子产品中的理想选择。
    推荐使用
    鉴于上述优点,强烈推荐设计师和技术工程师在需要精密频率控制的应用场合中选用此款石英晶体。无论是用于通信设备还是消费电子产品,该产品都能提供卓越的性能保障。

9C-8.000MAGJ-T参数

参数
频率容差 ±30ppm
等效串联电阻 80Ω
频率 8MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±50ppm
长*宽*高 11.4mm*4.8mm*4.1mm
通用封装 HC-49S
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

9C-8.000MAGJ-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9C-8.000MAGJ-T 9C-8.000MAGJ-T数据手册

9C-8.000MAGJ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
