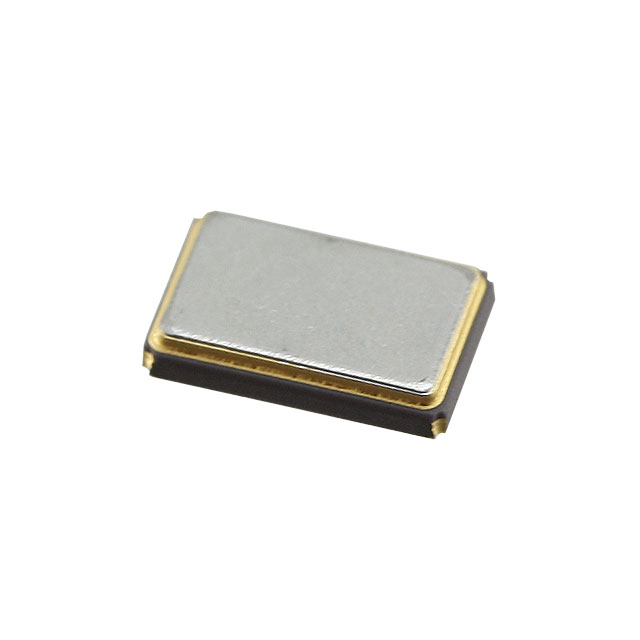

7B08070001

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±20ppm ±20ppm 8MHz 80Ω 贴片安装 5mm*3.2mm*1.05mm
供应商型号: 7B08070001
供应商: 云汉优选
标准整包数: 1
TXC/台湾晶技 无源晶振 7B08070001

7B08070001概述

    电子元器件产品技术手册解读:SMD S系列密封晶体

    一、产品简介


    SMD S系列密封晶体是一种基于石英材料制造的高性能电子元器件,广泛应用于蓝牙设备、无线通信模块、数字照相机(DSC)、个人数字助理(PDA)、手机及USB接口卡等领域。此系列产品以其高精度频率覆盖范围、卓越的稳定性和可靠性著称,是实现高效能电子设备的理想选择。同时,该产品符合RoHS标准,不含铅成分,环保友好。

    二、技术参数


    | 参数名称 | 规格范围 |

    | 频率范围 | 8~125 MHz |
    | 频率容差(25℃) | ±30 ppm |
    | 频率稳定性(工作温度范围) | ±3 ppm/年(最大值) |
    | 工作温度范围 | -40~+85℃ |
    | 副谐振点频率 | 第三泛音 |
    | 等效串联电阻(ESR) | 120 Ω(最大值,8~11 MHz) |
    | 虚拟电容(C0) | 5 pF(最大值,典型值为2 pF) |
    | 驱动功率 | 1~200 μW(典型值为100 μW) |
    | 负载电容 | 10 pF、16 pF、20 pF 或指定值 |

    三、产品特点和优势


    1. 高频段性能卓越:覆盖从8 MHz到125 MHz的宽频段,适合多种高端应用需求。
    2. 高精度与稳定性:具有极小的频率漂移,适用于对时间精度要求极高的场景。
    3. 低EMI效应:出色的电磁干扰抑制能力,提升整体系统性能。
    4. 环保合规:完全符合RoHS指令,确保无铅环保生产。
    5. 多功能适配性:适用于蓝牙、无线通信、移动终端及工业控制等多个领域。

    四、应用案例和使用建议


    应用案例:
    - 在无线耳机中用作主时钟源,确保蓝牙音频传输的流畅性;
    - 用于高精度测量仪器中,作为频率基准,提高数据准确性;
    - 在车载导航设备中提供稳定的时钟信号支持。
    使用建议:
    - 确保驱动功率在推荐范围内(1~200 μW),避免过载;
    - 按需定制负载电容值,以满足特定电路设计需求;
    - 存储时保持环境温度介于-40~+85℃之间,避免极端条件下的老化加速。

    五、兼容性和支持


    SMD S系列密封晶体与其他主流集成电路兼容性良好,可轻松集成至现有设计中。厂商提供详尽的技术文档和支持服务,包括样品供应、定制化选项和技术咨询,助力客户快速完成项目开发。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率波动超出预期 | 检查工作温度是否超出规定范围,调整存储条件。 |
    | ESR值过高导致电路异常 | 确认驱动功率设置是否合理,必要时更换型号。 |
    | 长期运行后频率偏移明显 | 检查是否达到理论老化极限(每年≤1 ppm)。 |

    七、总结和推荐


    综上所述,SMD S系列密封晶体凭借其高精度、稳定性以及环保特性,在电子设备领域表现出色。无论是消费电子产品还是工业级设备,均可从中受益。强烈推荐此产品用于需要高频率精度和可靠性的场合。如需进一步了解或采购,请访问官方网站http://www.txccorp.com。
    最终评分:★★★★★(满分5颗星)

7B08070001参数

参数
等效串联电阻 80Ω
频率 8MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±20ppm
频率容差 ±20ppm
长*宽*高 5mm*3.2mm*1.05mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7B08070001数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 7B08070001 7B08070001数据手册
