7M25000003

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 12pF ±10ppm ±10ppm 25MHz 40Ω 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 7M25000003
供应商: 国内现货
标准整包数: 3000
TXC/台湾晶技 无源晶振 7M25000003

7M25000003概述


    产品简介

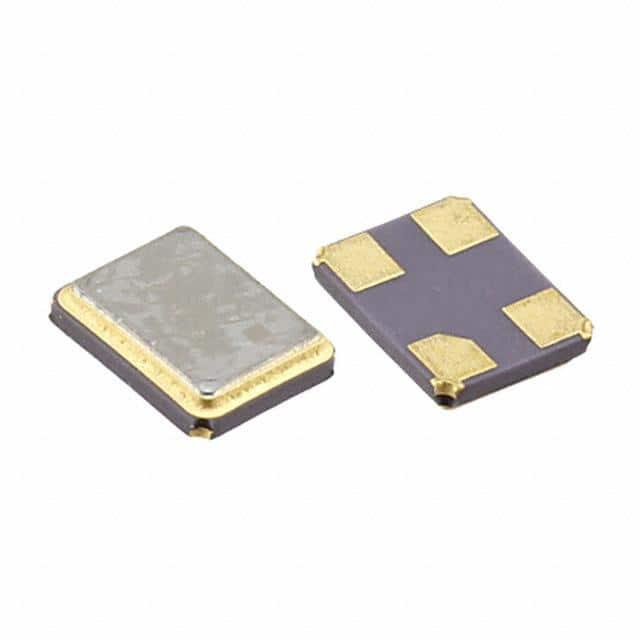

    产品类型:SMD贴片式缝合晶体(Seam Sealing X'tal),尺寸为3.2×2.5mm
    主要功能:提供稳定的时钟信号频率,用于数字电路同步和通信系统中的信号控制。
    应用领域:广泛应用于通信设备、消费电子产品、计算机外围设备、汽车电子等领域。

    技术参数


    | 参数名称 | 规格值 | 单位 | 备注 |
    ||
    | 标称频率 | 25.000000 | MHz
    | 振荡模式 | 基本振荡
    | 负载电容 | 12 | pF
    | 频率容差 | ±20至+70 | ppm | 温度范围参考25℃ |
    | 频率稳定性 | ±10 | ppm | 在25℃±3℃条件下 |
    | 工作温度范围 | -20至+70 | ℃
    | 老化率 | 一年内±10 | ppm
    | 最大驱动功率 | 100 | μW
    | 等效电阻 | 40 | Ω
    | 并联电容 | 5 | pF
    | 绝缘电阻 | ≥500 | MΩ
    | 存储温度范围 | -40至+85 | ℃
    标准测量条件:
    - 环境温度:25±5℃
    - 相对湿度:40%-70%
    - 测试仪器:HP E5100A或等效设备
    晶体切割类型:AT切片(厚度剪切模式)
    单位重量:0.018±0.001g/pcs

    产品特点和优势


    1. 高精度:标称频率精确到小数点后7位,适合高精度时钟要求的应用场景。
    2. 宽工作温度范围:支持从-20℃到+70℃的工作温度,适应多种恶劣环境。
    3. 小型化设计:采用3.2×2.5mm的SMD封装,适合空间有限的设计需求。
    4. 环保合规:符合RoHS指令,满足无铅焊接要求。
    5. 可靠性强:通过了多项环境耐久测试(如振动、冲击、高温存储等),确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    1. 通信设备:用作无线路由器或蜂窝基站中的时钟基准源。
    2. 消费电子:作为智能手表或其他便携设备的时间同步核心组件。
    3. 汽车电子:用于车载娱乐系统和仪表盘显示的时钟管理模块。
    使用建议:
    - 在焊接过程中,请严格按照建议的回流焊曲线进行操作(总时间不超过200秒,峰值温度220℃)。
    - 确保电路板接地良好,避免因静电导致晶体损坏。
    - 使用阻抗匹配电路以减少外部噪声干扰。

    兼容性和支持


    - 兼容性:与主流SMT生产设备完全兼容,适用于自动化生产线。
    - 技术支持:TXC公司提供详尽的技术文档及客户支持服务,包括样品申请和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 晶体启动失败 | 检查电源电压是否符合要求,调整驱动功率。 |
    | 输出频率偏差较大 | 校准负载电容,重新焊接晶体连接处。 |
    | 设备过热 | 改善散热设计,增加空气流通。 |

    总结和推荐


    综合评估:
    - 优点:
    1. 出色的频率精度和稳定性;
    2. 符合国际环保标准,绿色安全;
    3. 小巧轻便,适合现代化紧凑型设计。
    - 推荐指数:★★★★☆(4颗星)
    该产品凭借其高精度、稳定性和可靠性,在通信、消费电子等领域具有较强的市场竞争力。对于需要高精度时钟信号的场景,强烈推荐使用这款SMD晶体振荡器。
    如果您正在寻找一款兼具高性能与经济性的电子元件,那么TXC的这款3.2×2.5mm SMD晶体振荡器无疑是一个理想的选择。

7M25000003参数

参数
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 40Ω
频率 25MHz
驱动电平 -
负载电容 12pF
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

7M25000003数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 7M25000003 7M25000003数据手册

7M25000003封装设计

查看详情并下载
Symbol
Footprint
3D Model
