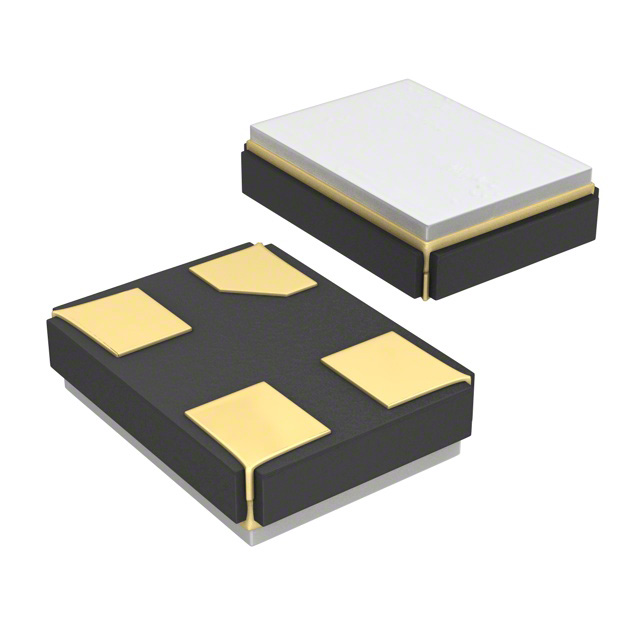

8Z20070003

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 12pF ±10ppm ±10ppm 20MHz 100Ω 贴片安装 2.5mm*2mm*550μm
供应商型号: 8Z20070003
供应商: 国内现货
标准整包数: 3000
TXC/台湾晶技 无源晶振 8Z20070003

8Z20070003概述

    # 高精度SMD石英晶体:8Z系列

    产品简介


    基本介绍
    8Z系列是SMD封装的石英晶体,具有高精度、高频率稳定性和优异的热稳定性及环境适应性。这种晶体广泛应用于便携式电子设备(PDA)、数码相机(DSC)、数字摄像机(DVC)以及个人电脑(PC)。它完全符合RoHS标准,无铅设计使其更加环保。

    技术参数


    | 参数项 | 规格值 |

    | 封装尺寸 | 2.5×2.0×0.55 mm |
    | 工作温度范围 | -10℃至+70℃,可定制 |
    | 存储温度范围 | -40℃至+85℃ |
    | 等效串联电阻(ESR) | ≤150Ω@12~13MHz
    ≤100Ω@14~30MHz
    ≤60Ω@30~66MHz |
    | 并联电容(C0) | ≤3pF |
    | 频率范围 | 12MHz~13MHz,14MHz~30MHz,30MHz~66MHz |
    | 频率容差 | ±10ppm,±30ppm,或按客户要求 |
    | 频率稳定性 | ±10ppm/年 |
    | 驱动功率 | 1~200μW典型值为100μW |
    | 负载电容 | 8pF、10pF、12pF 或按客户需求 |

    产品特点和优势


    - 高精度与稳定性:8Z系列具备极高的频率精度和稳定的频率特性,在各种极端条件下均能保持性能稳定。
    - 优越的环境适应能力:经过严格测试,该系列晶体具有良好的耐高温、耐低温特性,并对湿气、振动等因素有较强的抵抗能力。
    - 广泛应用领域:适用于PDA、DSC、DVC和PC等消费电子产品,也适合工业控制、通讯设备等领域。
    - 环保合规:完全符合RoHS指令,无铅设计符合绿色环保要求。

    应用案例和使用建议


    应用案例
    - 在智能手持终端中作为时钟参考源,确保设备时间准确;
    - 数码相机及摄像机中用于信号处理和图像同步;
    - 笔记本电脑中提供稳定的系统时钟。
    使用建议
    为了获得最佳性能,建议选择与电路设计匹配的负载电容值,并保证适当的驱动功率设置以避免过载;同时注意避免暴露于高湿度或温度剧烈变化的环境中。

    兼容性和支持


    8Z系列石英晶体与其他主流品牌的产品具有良好的互换性,可以轻松替换现有设计方案中的同类产品。制造商提供了全面的技术支持服务,包括样品申请、产品定制和技术咨询等,可通过官网http://www.txccorp.com获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体不起振 | 检查供电电压是否正确,调整负载电容值 |
    | 输出波形失真 | 确保电路设计合理,重新校准晶体参数 |
    | 温度漂移较大 | 更换更高稳定性型号的晶体,优化布局设计 |

    总结和推荐


    总体而言,8Z系列SMD石英晶体凭借其卓越的性能表现、广泛的适用范围以及环保特性,在众多电子设备中展现出强大的竞争力。对于需要高精度、高可靠性的应用场景来说,这一产品无疑是一个值得信赖的选择。我们强烈推荐将其纳入项目开发计划中。

8Z20070003参数

参数
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 100Ω
频率 20MHz
驱动电平 -
负载电容 12pF
长*宽*高 2.5mm*2mm*550μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
