首页  >  产品百科  >  9C-3.6864MBBK-T

9C-3.6864MBBK-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 20pF ±50ppm ±50ppm 3.6864MHz 150Ω 100μW HC-49S 贴片安装 11.4mm*4.8mm*4.1mm
供应商型号: UA-9C-3.6864MBBK-T
供应商: 海外现货
标准整包数: 1000

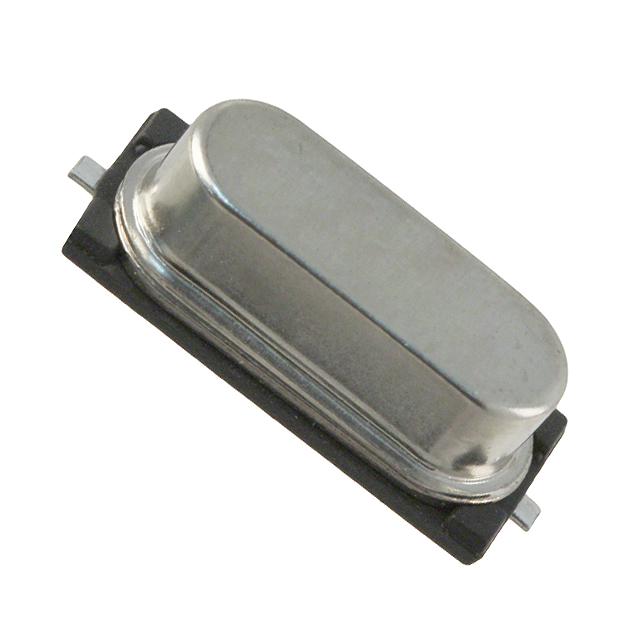

TXC/台湾晶技 无源晶振 9C-3.6864MBBK-T

9C-3.6864MBBK-T概述


    产品简介


    本篇技术手册介绍了TXC公司的HC-49S SMD 9C系列石英晶体振荡器(Crystal Units)。这类表面贴装型石英晶体振荡器以其丰富的标准频率、高频率拉拔性和低等效串联电阻(ESR)等特点著称。HC-49S SMD 9C系列广泛应用于个人电脑(PC)、机顶盒(STB)、液晶显示器模块(LCDM)以及有线调制解调器等领域。此外,该系列产品符合RoHS指令,无铅且环保。

    技术参数


    | 频率范围 (MHz) | ESR最大值 (Ω) |

    | 3.2 ~ 3.686 | 200 |
    | 3.686 ~ 5 | 150 |
    | 5 ~ 10 | 80 |
    | 10 ~ 14 | 40 |
    | 14 ~ 30 | 30 |
    | 27 ~ 30 | 100 |
    | 30 ~ 50 | 80 |
    | 50 ~ 90 | 60 |
    - 频率容差(在25℃时): ±30 ppm,或根据客户要求定制
    - 频率稳定性(在工作温度范围内): ±30 ppm,或根据客户要求定制
    - 振荡器类型: 表面贴装
    - 震荡方式: 串联
    - 负载电容: 16 pF, 20 pF, 30 pF, 32 pF,或根据客户要求定制
    - 驱动级: 1 ~ 500 μW(典型值为100 μW)
    - 老化率(在25℃时): ±5 ppm/年
    - 储存温度范围: -40℃ ~ +85℃
    - 外壳类型: 金属壳

    产品特点和优势


    HC-49S SMD 9C系列石英晶体振荡器的独特之处在于其高频率拉拔性、低等效串联电阻、大批量生产能力以及与多种设备的兼容性。这些特性使其成为PC、STB、LCDM及电缆调制解调器等领域的理想选择。此外,它的无铅设计符合环保标准,进一步增强了产品的市场竞争力。

    应用案例和使用建议


    这类石英晶体振荡器在各类消费电子设备中得到了广泛应用,如数字电视、智能手机、网络设备等。为了获得最佳效果,建议在安装前详细阅读技术手册,并确保正确的安装和布局,以避免外部干扰影响振荡器的稳定性。此外,适当的散热措施也是保证长期稳定性的关键。

    兼容性和支持


    HC-49S SMD 9C系列石英晶体振荡器具有良好的兼容性,适用于各种电路设计。TXC公司为客户提供全面的技术支持和售后服务,包括产品选型指导、安装调试咨询和技术培训,以确保客户能够顺利使用产品并充分发挥其性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡器无法启动 | 检查电路连接,确保负载电容和驱动级正确配置。 |
    | 输出信号不稳定 | 确认电源电压稳定,检查接地是否良好。 |
    | 老化率超出预期 | 检查环境条件,确保温度和湿度控制在正常范围内。 |
    | 温度变化导致频率波动 | 使用温补晶振(TCXO)来补偿温度引起的频率漂移。 |

    总结和推荐


    总体而言,HC-49S SMD 9C系列石英晶体振荡器凭借其出色的性能参数和丰富的应用场景,在市场上具备较强的竞争力。它不仅满足了多种电子设备的需求,还通过环保的设计获得了更多用户的青睐。如果您正在寻找一种可靠、高效且稳定的频率控制解决方案,HC-49S SMD 9C系列是您不错的选择。我们强烈推荐此款产品给需要高质量频率控制的用户。

9C-3.6864MBBK-T参数

参数
驱动电平 100μW
负载电容 20pF
频率稳定性 ±50ppm
频率容差 ±50ppm
等效串联电阻 150Ω
频率 3.6864MHz
长*宽*高 11.4mm*4.8mm*4.1mm
通用封装 HC-49S
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9C-3.6864MBBK-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9C-3.6864MBBK-T 9C-3.6864MBBK-T数据手册

9C-3.6864MBBK-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
