9C-7.3728MAAJ-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±30ppm 7.3728MHz 80Ω 100μW HC-49 贴片安装 11.4mm*4.8mm*4.1mm
供应商型号: DECI-9C-7.3728MAAJ-T
供应商: 海外现货
标准整包数: 1

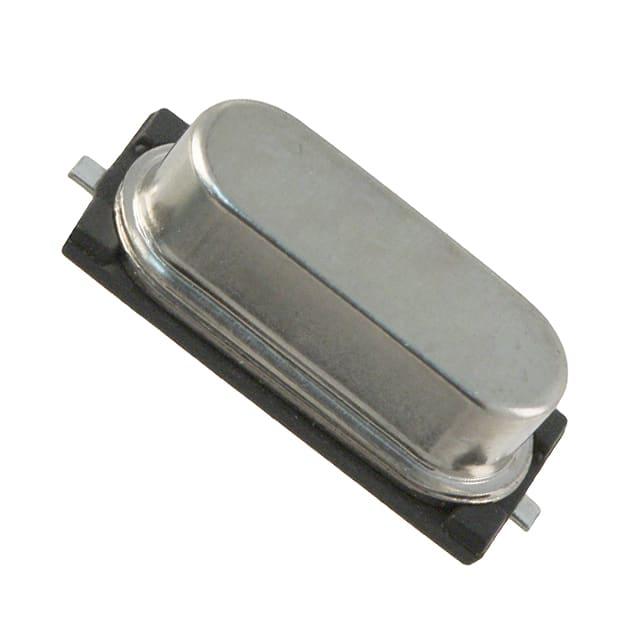

TXC/台湾晶技 无源晶振 9C-7.3728MAAJ-T

9C-7.3728MAAJ-T概述


    产品简介


    Quartz Crystals (HC-49S SMD 9C系列)
    石英晶体(HC-49S SMD 9C系列)是一种表面贴装类型的晶体单元,广泛应用于各种电子设备中。这些晶体单元拥有多种标准频率选项,适用于个人电脑(PC)、机顶盒(STB)、液晶显示器(LCDM)和电缆调制解调器等多种领域。该系列产品以其高频率拉扯能力和低等效串联电阻著称,能够适应大规模生产需求。此外,它们符合RoHS规范且不含铅。

    技术参数


    以下是HC-49S SMD 9C系列石英晶体的技术规格:
    | 频率范围 | 等效串联电阻(ESR)最大值 |

    | 3.2 ~ 3.686 MHz | 200Ω |
    | 3.686 ~ 5 MHz | 150Ω |
    | 5 ~ 10 MHz | 80Ω |
    | 10 ~ 14 MHz | 40Ω |
    | 14 ~ 30 MHz | 30Ω |
    | 27 ~ 30 MHz | 100Ω |
    | 30 ~ 50 MHz | 80Ω |
    | 50 ~ 90 MHz | 60Ω |
    | 频率容差(25℃) | 频率稳定性(操作温度范围内) |

    | ± 30 ppm 或指定 | ± 30 ppm 或指定 |
    | 操作温度范围 | 并联电容(C0)最大值 |

    | -20 ~ +70℃ 或指定 | 7 pF |
    | 驱动功率 | 负载电容 |

    | 1 ~ 500 μW(典型100μW) | 16 pF, 20 pF, 30 pF, 32 pF 或指定 |
    | 年老化率(25℃) | 存储温度范围 |

    | ± 5 ppm/年 最大值 | -40 ~ +85℃ |

    产品特点和优势


    - 表面贴装类型:适用于自动化生产线,提高生产效率。
    - 高频率拉扯能力:可适应多种频率要求,增强产品灵活性。
    - 低等效串联电阻:减少信号传输过程中的损耗,提升整体性能。
    - 大规模生产能力:满足大批量生产需求。
    - 环保材料:符合RoHS标准,不含铅,适合现代电子产品的需求。

    应用案例和使用建议


    应用案例
    - 个人电脑(PC):提供稳定的时钟信号,确保系统稳定运行。
    - 机顶盒(STB):为多媒体传输提供精确的定时,保障高质量的播放体验。
    - 液晶显示器(LCDM):用于控制信号的精准传输,避免画面闪烁和干扰。
    - 电缆调制解调器:提供高速数据传输所需的稳定时钟信号。
    使用建议
    - 在选择负载电容时,应根据具体应用需求和手册推荐进行选择,以获得最佳效果。
    - 确保操作环境温度在-20~+70℃范围内,避免超出规定范围影响性能。

    兼容性和支持


    - 兼容性:HC-49S SMD 9C系列晶体单元可广泛应用于各类主板、机顶盒和调制解调器中,具备良好的通用性。
    - 支持和维护:制造商提供了详尽的技术文档和在线支持服务,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:如何选择合适的负载电容?
    - 解决方案:根据应用频率和手册推荐选择,通常推荐使用16 pF、20 pF、30 pF或32 pF。
    2. 问题:在高温环境下晶体单元是否会失效?
    - 解决方案:请确保操作温度在手册规定的范围内(-20~+70℃),若超出该范围,考虑采用散热措施或更换适用于高温环境的型号。
    3. 问题:能否提供详细的安装指南?
    - 解决方案:制造商网站上提供了详细的安装指南和技术文档,访问[http://www.txccorp.com](http://www.txccorp.com)获取更多信息。

    总结和推荐


    综合评估:HC-49S SMD 9C系列石英晶体具备多种频率选项、高频率拉扯能力和低等效串联电阻,适用于PC、STB、LCDM和电缆调制解调器等多种应用场景。这些特性使得它们在性能上表现出色,尤其是在大规模生产和环境适应性方面具有明显优势。此外,它们还符合环保标准,适用于现代电子产品。
    推荐使用:强烈推荐使用HC-49S SMD 9C系列石英晶体,无论是对高性能有严格要求的应用还是对环保有高标准的企业,都能从中受益。

9C-7.3728MAAJ-T参数

参数
频率 7.3728MHz
驱动电平 100μW
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 80Ω
长*宽*高 11.4mm*4.8mm*4.1mm
通用封装 HC-49
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

9C-7.3728MAAJ-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9C-7.3728MAAJ-T 9C-7.3728MAAJ-T数据手册

9C-7.3728MAAJ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
