8Q37470007

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 12pF ±10ppm ±10ppm 37.4MHz 80Ω 贴片安装 1.6mm*1.2mm*400μm
供应商型号: 8Q37470007
供应商: 期货订购
标准整包数: 3000

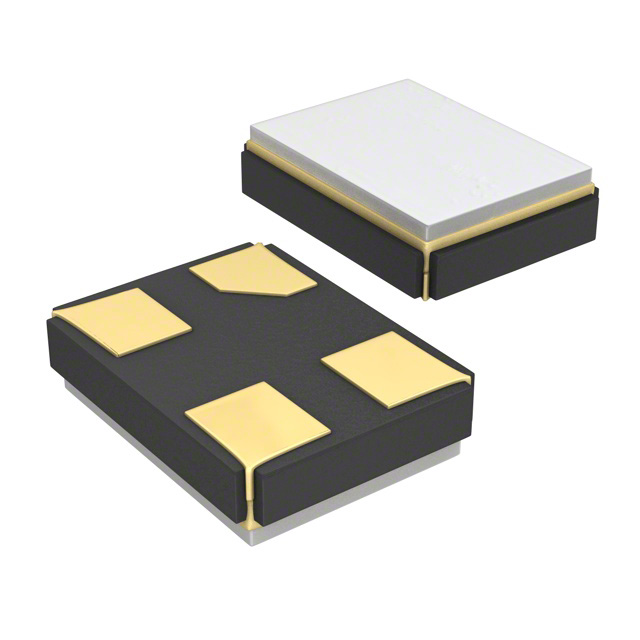

TXC/台湾晶技 无源晶振 8Q37470007

8Q37470007概述

    # 高品质MHz晶体产品技术手册解读

    产品简介


    基本介绍
    本手册介绍的产品为8Q MHz晶体,是基于石英谐振器技术设计的高性能晶体振荡器。其主要功能在于提供高精度的频率信号,适用于各类电子设备中作为核心频率控制组件。产品广泛应用于物联网(IoT)、便携式消费电子产品、模块化设备(如SiP模块)、蓝牙/BLE、WiFi、NFC等领域。
    应用领域
    - 物联网(IoT)设备
    - 便携式消费电子产品,例如智能手机和平板电脑
    - 移动电话及可穿戴设备
    - 无线通信设备,包括BT、BLE、WLAN、NFC等

    技术参数


    以下是产品的详细技术参数,涵盖频率范围、阻抗、老化率、工作温度范围、驱动电平等关键指标:
    | 参数名称 | 规格 |

    | 频率范围 | 24 MHz ~ 66 MHz |
    | 谐振阻抗(ESR) | 最大80Ω |
    | 基频 | 最大100Ω |
    | 老化率 | ±3 ppm/年(第一年,25°C±3°C) |
    | 存储温度范围 | -55°C ~ +125°C |
    | 驱动功率(DL) | 1 ~ 200 μW,典型值50 μW |
    | 负载电容(CL) | 6pF、7pF、8pF、9pF、10pF、12pF、16pF、18pF |
    | 并联电容(C0) | 最大3pF |
    | 工作温度范围 | -40°C ~ +85°C、-40°C ~ +125°C |
    | 频率稳定性(参考25°C) | ±30 ppm、±20 ppm、±10 ppm |

    产品特点和优势


    - 频率范围广:24 MHz至66 MHz,满足多种应用场景需求。
    - 高精度频率输出:稳定且高精度的频率信号输出能力,适合高要求设备。
    - 小型化设计:采用1.6×1.2×0.35 mm的紧凑型封装,适合空间受限的设计。
    - RoHS合规:符合环保标准,无铅封装。
    - 广泛的温度适应性:支持从-55°C到+125°C的工作温度范围,确保恶劣环境下的可靠性。

    应用案例和使用建议


    应用案例
    1. 在物联网设备中,用于提供稳定的时钟信号以支持低功耗操作模式。
    2. 在可穿戴设备中,作为核心频率控制组件,支持快速响应及长续航时间。
    使用建议
    - 确保在安装前了解并遵循正确的回流焊接曲线,避免损坏晶体。
    - 注意选择合适的负载电容,以确保频率稳定性。

    兼容性和支持


    兼容性
    本产品与市面上主流的物联网模块和设备高度兼容,适用于各种模块化设计。厂商提供技术支持和售后服务,确保用户能够顺利集成产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 振荡电路无法正常启动 | 检查驱动功率设置是否正确,调整至50μW |
    | 频率偏差较大 | 核对环境温度是否超出规格范围 |

    总结和推荐


    综合评估
    8Q MHz晶体凭借其高精度、高可靠性以及广泛的应用范围,在同类产品中具有明显的优势。其紧凑的设计、宽温适应性和良好的兼容性使其成为现代电子设备的理想选择。
    推荐结论
    强烈推荐在需要高频稳定信号输出的场合使用此款晶体,尤其是在物联网、便携式设备和可穿戴设备领域。无论是在开发新设备还是替换现有组件时,这款产品都能提供卓越的表现和支持。

8Q37470007参数

参数
频率 37.4MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 80Ω
长*宽*高 1.6mm*1.2mm*400μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

8Q37470007数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 8Q37470007 8Q37470007数据手册

8Q37470007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.2129
30000+ ¥ 1.1765
库存: 3000000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3638.7
直接购买
加入购物车
