首页  >  产品百科  >  9H03200033

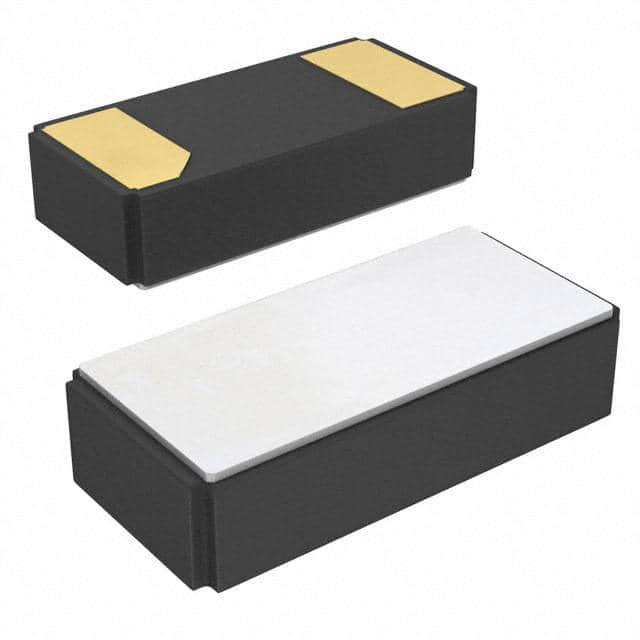

9H03200033

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 9pF ±20ppm 32.768KHz 70KΩ 贴片安装 3.2mm*1.5mm*850μm
供应商型号: 14M-9H03200033
供应商: 云汉优选
标准整包数: 3000
TXC/台湾晶技 无源晶振 9H03200033

9H03200033概述

    文章标题:高精度SMD晶振——TXC 9H03200033技术分析

    1. 产品简介


    TXC Corporation推出的9H03200033型号是一款表面贴装(SMD)调谐叉晶振,采用3.2×1.5mm的小型封装设计。这款晶振的标称频率为32.768kHz,广泛应用于消费电子、通信设备以及便携式电子设备等领域。作为时间基准的核心元件,它以高稳定性、高可靠性著称,是计时电路的理想选择。

    2. 技术参数


    | 参数名称 | 符号 | 标称值 | 最小值 | 最大值 | 单位 |
    |
    | 标称频率 | F₀ | 32.768kHz | - | - | kHz |
    | 频率容差 | ∆f/fo | ±20ppm | - | - | ppm |
    | 负载电容 | CL | 12.5pF | - | - | pF |
    | 绝缘电阻 | IR | ≥70kΩ | - | - | kΩ |
    | 工作温度范围 | -40~85℃ | - | - | - | ℃ |
    | 存储温度范围 | -55~125℃ | - | - | - | ℃ |
    | 等效串联电阻(ESR) | ESR | 1.0~3.4Ω | - | - | Ω |
    其他关键指标包括:
    - 动态灵敏度曲线显示∆f/fo随温度变化的线性性较好;
    - 推荐焊接温度为350±10℃,再流焊不超过两次;
    - 耐热性通过260±5℃的回流焊测试验证。

    3. 产品特点和优势


    - 高频稳定性:标称频率为32.768kHz,满足多数低功耗计时系统需求。
    - 卓越的环境适应性:宽泛的工作和存储温度范围,适合极端条件下的应用场合。
    - 小型化设计:3.2×1.5mm的紧凑尺寸,便于空间受限设备的集成。
    - 高可靠性:通过MIL-STD-883标准振动与冲击试验,确保长期运行稳定性。
    - 环保认证:符合RoHS指令要求,无卤素材料保证绿色生产。

    4. 应用案例和使用建议


    此款晶振广泛应用于电池供电设备、移动终端以及嵌入式系统的时间基准模块。例如,在智能手表领域,该产品能够为微处理器提供精准的时间信号,同时降低功耗。
    使用建议:
    - 建议在设计时预留足够的散热空间,避免因长时间运行导致温度升高影响性能。
    - 在焊接过程中遵循推荐的再流焊条件,防止热冲击引发焊接不良。

    5. 兼容性和支持


    该产品与主流电子设备接口高度兼容,可通过标准化的DIP/SMT工艺进行安装。TXC Corporation提供完善的售后支持服务,包括技术支持热线、样品寄送及长期供货保障,帮助客户快速响应市场需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶振输出频率偏差过大 | 确保焊接温度符合规范并重新检查连接情况。 |
    | 高温环境下性能下降 | 使用热敏电阻监控设备温度并调整负载电容。 |
    | 焊接后出现虚焊现象 | 延长预热时间和降低冷却速率尝试修复。 |

    7. 总结和推荐


    TXC 9H03200033凭借其高精度、高可靠性和宽温度范围的特点,成为众多时间敏感型设备的首选元件。特别是在物联网(IoT)和可穿戴设备领域,它的应用潜力巨大。如果您正在寻找一款高性能、稳定性强且易于集成的晶振,这款产品无疑值得考虑。强烈推荐此款产品用于对时间精度要求极高的应用场景。
    推荐指数:★★★★★(满分五星)

9H03200033参数

参数
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 -
负载电容 9pF
长*宽*高 3.2mm*1.5mm*850μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9H03200033数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9H03200033 9H03200033数据手册

9H03200033封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.9759
9000+ ¥ 0.9467
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2927.7
直接购买
加入购物车
