首页  >  产品百科  >  7B25000023

7B25000023

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±30ppm 25MHz 40Ω 贴片安装 5mm*3.2mm*1.05mm
供应商型号: 7B25000023
供应商: 国内现货
标准整包数: 1000

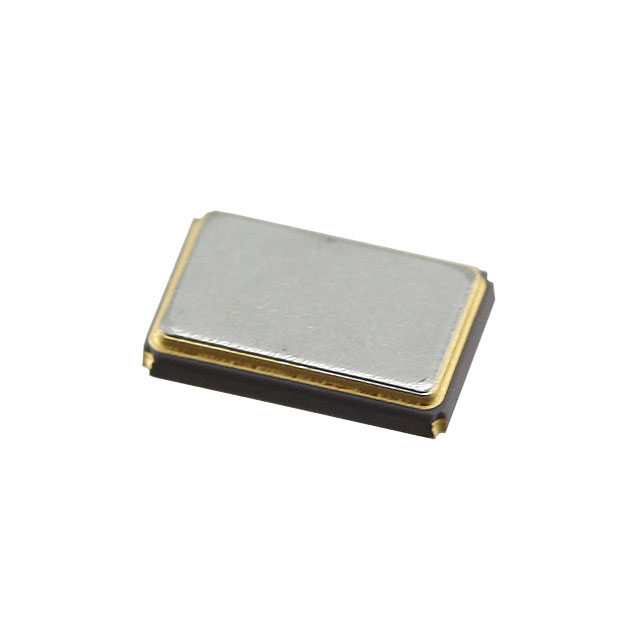

TXC/台湾晶技 无源晶振 7B25000023

7B25000023概述

    SMD Sealed Quartz Crystals 7B Series 技术手册解析

    产品简介


    SMD Sealed Quartz Crystals 7B Series 是一款采用表面贴装技术(SMD)封装的石英晶体振荡器,广泛应用于蓝牙模块、无线通信设备、数字相机(DSC)、个人数字助理(PDA)、手机及USB接口卡等领域。产品具有高精度、高频率稳定性及可靠性,能够有效减少电磁干扰(EMI),同时符合RoHS标准且无铅设计。凭借卓越的技术性能,这款晶体是高频电子设备的理想选择。

    技术参数


    | 参数名称 | 规格范围 |

    | 封装尺寸 | 5.0 x 3.2 x 0.9 mm |
    | 工作频率范围 | 8 ~ 125 MHz |
    | 频率容差(@ 25°C) | ± 30 ppm 或指定值 |
    | 频率稳定性(操作温度范围内)| ± 3 ppm/年最大 |
    | 操作温度范围 | -40 ~ +85 °C |
    | 存储温度范围 | -40 ~ +125 °C |
    | 等效串联电阻(ESR) | 8 ~ 11 MHz: ≤ 120 Ω
    12 ~ 54 MHz: ≤ 80 Ω
    60 ~ 125 MHz: ≤ 40 Ω |
    | 并联电容(C0) | 最大5 pF(典型值2 pF)|
    | 驱动功率 | 1 ~ 200 μW(典型值100 μW)|

    产品特点和优势


    1. 高精度特性:覆盖宽泛的工作频率范围,提供精准的时间基准。
    2. 优异的稳定性:频率稳定性达到± 3 ppm/年的最高标准,适合对精度要求高的应用场合。
    3. 低功耗设计:驱动功率仅为1~200 μW,特别适用于电池供电设备。
    4. 环保合规:符合RoHS标准,无铅化设计符合绿色环保趋势。
    5. 广泛应用:适用于蓝牙、无线通信、手机、DSC等多种领域,提供可靠的核心时钟信号。

    应用案例和使用建议


    7B系列晶体广泛用于消费类电子产品如智能手机和平板电脑中,这些设备通常需要高频率稳定性和小型化设计。对于设计工程师而言,在应用过程中应注意以下几点:
    - 根据实际需求选择合适的负载电容(例如10 pF、16 pF、20 pF)。
    - 在高频段使用时需注意避免过高ESR导致电路不稳定。
    - 在极端温度环境下,可额外加入散热设计以保护晶体性能。

    兼容性和支持


    本产品与其他主流芯片组和电路板完全兼容,方便集成到现有系统中。制造商提供了全面的技术支持服务,包括样品申请、定制化设计支持以及售后服务保障。客户可通过官网(http://www.txccorp.com)获取更多详细资料并联系销售代表咨询具体需求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备运行中出现频率漂移 | 检查环境温度是否超出规定范围 |
    | 晶体无法正常启动 | 检查连接线路是否存在虚焊或接触不良 |
    | 振荡波形失真 | 调整外部负载电容至推荐值 |

    总结和推荐


    SMD Sealed Quartz Crystals 7B Series 在技术上表现出色,兼具高精度、高可靠性以及出色的抗干扰能力,特别适合于现代电子设备中作为核心时钟源。对于追求高性能和环保特性的开发团队而言,这款晶体无疑是一个值得信赖的选择。强烈推荐给需要稳定频率输出的用户群体。

7B25000023参数

参数
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 40Ω
频率 25MHz
驱动电平 -
负载电容 18pF
长*宽*高 5mm*3.2mm*1.05mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

7B25000023数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 7B25000023 7B25000023数据手册

7B25000023封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.9096
10000+ ¥ 0.8824
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 909.6
直接购买
加入购物车
