8Z24070002

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 10pF 10ppm ±10ppm 24MHz 100Ω 2520 贴片安装 2.5mm*2mm*550μm
供应商型号: 717-8Z24070002
供应商: Mouser
标准整包数: 1

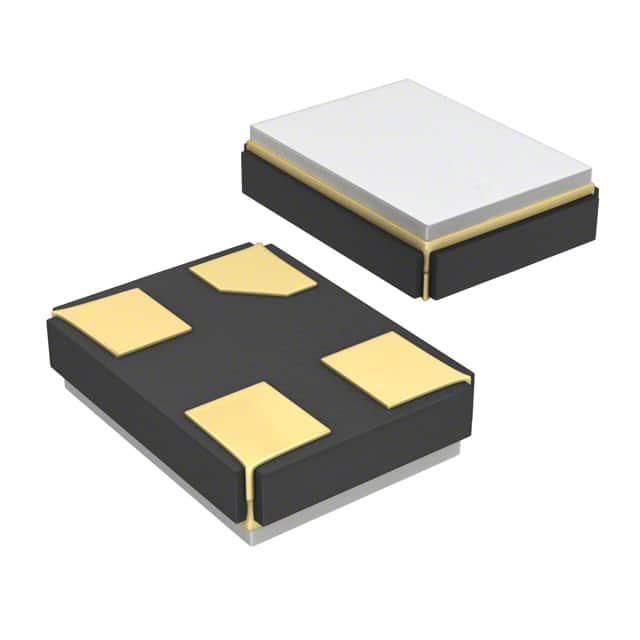

TXC/台湾晶技 无源晶振 8Z24070002

8Z24070002概述

    电子元器件技术手册:SMD SMD Seal Crystal 8Z 系列

    产品简介


    本手册介绍了TXC公司生产的SMD密封晶体(SMD Seam Sealing Crystals),型号为8Z系列。此系列产品适用于便携式电子设备,如个人数字助理(PDA)、数码相机(DSC)、数码摄像机(DVC)以及电脑(PC)。这些晶体具有高精度和高频稳定性,能在各种恶劣环境中保持卓越的性能。

    技术参数


    8Z系列晶体的主要技术参数如下:
    - 频率范围:12~13 MHz、14~30 MHz、30~66 MHz
    - 频率容差(25℃时):±10 ppm 或 ±30 ppm,可定制
    - 频率稳定性(工作温度范围内):±10 ppm 或 ±30 ppm,可定制
    - 等效串联电阻 (ESR):150Ω最大(12~13 MHz)、100Ω最大(14~30 MHz)、60Ω最大(30~66 MHz)
    - 并联电容 (C0):3 pF最大
    - 驱动功率:1 ~ 200 μW最大(典型值为100 μW)
    - 负载电容:8 pF、10 pF、12 pF或可定制
    - 老化率(25℃时):±3 ppm/年最大
    - 工作温度范围:-10 ~ +70℃,或可定制
    - 存储温度范围:-40 ~ +85℃
    - 认证:RoHS兼容,无铅

    产品特点和优势


    8Z系列晶体具有以下显著优势:
    - 高精度和高频稳定性:适合对频率稳定性要求极高的应用场合。
    - 出色的热稳定性和环境适应性:确保在不同温度和湿度环境下性能的可靠性。
    - 广泛的应用领域:适用于PDA、DSC、DVC及PC等电子设备。
    - 环保设计:符合RoHS标准,无铅设计,适用于环保型电子产品。

    应用案例和使用建议


    8Z系列晶体因其高稳定性在便携式设备中得到广泛应用。例如,在高端智能手表中,这种晶体能确保精确的时间显示和高可靠性。
    使用建议:
    - 在高温环境下使用时,需注意晶体的频率稳定性可能会有所变化。
    - 选择合适的驱动功率以避免过热现象。
    - 对于特别严苛的温度条件,可以选择定制更宽的工作温度范围。

    兼容性和支持


    8Z系列晶体与其他标准电子元件具有良好的兼容性。此外,TXC公司提供详尽的技术支持文档和客户服务中心,确保用户能够获得及时的帮助和支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 晶体频率不稳定 | 检查工作温度是否超出规定范围,调整负载电容 |
    | 驱动功率过高导致晶体损坏 | 调整驱动功率至安全范围,避免过热 |
    | 晶体在低温下无法正常工作 | 选择适合低温工作的定制型号 |

    总结和推荐


    8Z系列晶体凭借其高精度、高频率稳定性及优良的环境适应性,成为高性能便携式电子设备的理想选择。其广泛的适用性和可靠的性能使得其在市场上具有很强的竞争力。综合考虑其性能和成本,我们强烈推荐使用TXC公司的8Z系列晶体。

8Z24070002参数

参数
等效串联电阻 100Ω
频率 24MHz
驱动电平 -
负载电容 10pF
频率稳定性 ±10ppm
频率容差 10ppm
长*宽*高 2.5mm*2mm*550μm
通用封装 2520
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

8Z24070002数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 8Z24070002 8Z24070002数据手册

8Z24070002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.6437 ¥ 5.4388
9000+ $ 0.6374 ¥ 5.3856
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
