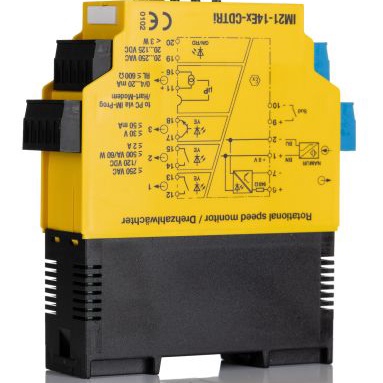

IM21-14EX-CDTRI

产品分类: 其他接口芯片
厂牌: TURCK
产品描述: Turck 隔离式安全栅, 1通道, 20 → 125V 直流, 8.2mA
供应商型号: 8086550
供应商: 海外现货
标准整包数: 1
TURCK 其他接口芯片 IM21-14EX-CDTRI

IM21-14EX-CDTRI概述

    # 旋转速度监测器IM21-14EX-CDTRI技术手册

    产品简介


    旋转速度监测器IM21-14EX-CDTRI是一种用于监控旋转电机、齿轮或涡轮部件频率、转速和脉冲信号的产品。它可以根据调整后的上下限值来检测过低或过高的转速。当前的转速值会显示在设备前面的显示屏上。本产品支持根据EN 60947-5-6 (NAMUR)标准连接本质安全传感器。此外,该设备还能够监测线路断开和短路,并且在输入电路出现错误时,继电器会脱扣,晶体管被封锁,电源指示灯变为红色。

    技术参数


    - 类型:1通道旋转速度监测器
    - 型号:IM21-14EX-CDTRI
    - 识别编号:7505651
    - 额定电压:通用电压供电单元
    - 工作电压范围:20…250 VAC 或 20…125 VDC
    - 功耗:< 3 W
    - 监控范围:0.06…600000 min-1
    - 最大输入频率:600000 min-1
    - 脉冲时间:< 0.02 ms
    - 脉冲间隔:< 0.02 ms
    - 输出电流:0/4…20 mA
    - 故障电流:0 / 22 mA 可调
    - 输出电路(数字):2个继电器(常开)
    - 半导体输出电路:1个晶体管(无触点、短路保护)
    - 开关电压:直流< 30 V,交流< 250 V
    - 开关频率:10 Hz(继电器),10000 Hz(晶体管)
    - 电压降:直流< 2.5 V
    - 测量精度(包括线性度、滞后性和重复性):< 0.05%满刻度
    - 环境温度:-25…+70°C
    - 存储温度:-40…+80°C
    - 相对湿度:< 95%
    - 尺寸:104 x 27 x 110 mm
    - 重量:249 g

    产品特点和优势


    1. 高精度测量:测量精度高达0.05%满刻度,确保了精确的数据读取。
    2. 宽工作范围:监控范围从0.06到600000 min-1,满足多种应用场景需求。
    3. 本质安全设计:符合EN 60947-5-6 (NAMUR)标准,可连接本质安全传感器,适用于危险区域。
    4. 多输出选择:配备两个继电器输出和一个晶体管输出,支持多种控制需求。
    5. 参数配置灵活:可通过PC、前后面板按钮或HART®接口进行参数配置。

    应用案例和使用建议


    应用案例
    IM21-14EX-CDTRI适用于各种工业自动化场景,如工厂生产线上的旋转设备状态监控、发电机或风机的状态监控等。通过设置上下限值和窗口限值,可以实时监控设备的运行状态,并在超出设定范围时发出报警。
    使用建议
    - 在安装前,确保设备的工作电压和输入频率与应用场合匹配。
    - 为了提高可靠性,可以在关键应用中配置冗余的监测装置。
    - 定期检查接线端子和连接电缆,避免接触不良导致误报或漏报。

    兼容性和支持


    IM21-14EX-CDTRI具有广泛的兼容性,可以与多种本质安全传感器和其他信号处理器配合使用。制造商提供详细的文档和支持,包括FDT/DTM配置工具和编程适配器IM-PROG III,以便于用户进行参数设置和故障排查。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电路故障 | 检查接线是否正确,确认传感器类型符合要求 |
    | 继电器未动作 | 检查电源电压是否正常,继电器参数设置是否正确 |
    | 输出信号不稳定 | 校准设备,确认接线是否有干扰源 |

    总结和推荐


    IM21-14EX-CDTRI是一款高性能、高可靠性的旋转速度监测器,适用于各种工业应用场景。其广泛的工作范围、多样的输出选择以及方便的参数配置方式使其在市场上具有很强的竞争优势。我们强烈推荐该产品给需要高精度旋转速度监控的应用场景。

IM21-14EX-CDTRI厂商介绍

TURCK(图尔克)是一家全球领先的自动化技术供应商,成立于1964年,总部位于德国。公司专注于工业自动化领域,提供传感器、接插件、现场总线系统、接口模块、人机界面(HMI)和控制系统等产品。

TURCK的主营产品分类如下:
1. 传感器:包括光电传感器、电容式传感器、超声波传感器、RFID系统等。
2. 接插件:包括圆形接插件、矩形接插件、PCB接插件等。
3. 现场总线系统:包括Profibus、EtherNet/IP、Modbus等协议的产品。
4. 接口模块:包括以太网模块、串行通信模块等。
5. 人机界面(HMI):包括触摸屏、操作面板等。
6. 控制系统:包括PLC、安全控制器等。

TURCK的产品广泛应用于汽车、食品饮料、包装、制药、化工、能源、金属加工等行业。

TURCK的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:严格的质量控制,确保产品的可靠性和耐用性。
3. 全球服务:在全球设有多个子公司和办事处,提供本地化服务。
4. 定制解决方案:根据客户需求提供定制化的解决方案。

IM21-14EX-CDTRI数据手册

厂牌 PDF简要描述 下载
TURCK 其他接口芯片 TURCK IM21-14EX-CDTRI IM21-14EX-CDTRI数据手册

IM21-14EX-CDTRI封装设计

查看详情并下载
Symbol
Footprint
3D Model
