IM31-12EX-I

产品分类: 其他接口芯片
厂牌: TURCK
产品描述: Turck 隔离式安全栅, 1通道, 20 → 125V 直流
供应商型号: 8086544
供应商: 欧时
标准整包数: 1
TURCK 其他接口芯片 IM31-12EX-I

IM31-12EX-I概述


    产品简介

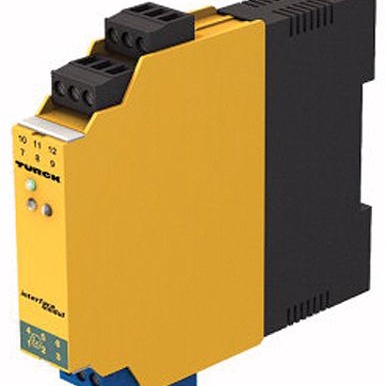

    IM31-12EX-I 单通道模拟信号隔离器
    IM31-12EX-I 是一款由 Hans Turck GmbH & Co.KG 生产的单通道模拟信号隔离器,专为危险区域(Ex 区)到非危险区域之间的标准模拟信号传输设计。这款产品能够确保信号的准确无损传输,同时具备强大的电气特性和环境适应能力,适用于工业自动化、过程控制等领域。

    技术参数


    - 输入信号:0/2…10 VDC 或 0/4…20 mA
    - 输出信号:两个独立的 0/4…20 mA 输出电路
    - 输入电阻:电压输入为 50 kΩ,电流输入为 50 Ω
    - 输出负载电阻:0.5 kΩ
    - 响应时间:上升沿 10-90% 和下降沿 90-10% 均为 50 ms
    - 测量精度:±0.2% 满量程
    - 参考温度:23°C
    - 温度漂移:0.01% / K
    - 测试电压:2.5 kV
    - 认证:ATEX, IECEx, CSA, FM, UL, TIIS, GOST
    - 保护等级:[Ex ia Ga] IIC/IIB; [Ex ia Da] IIIC
    - 电源要求:交流电 20…250 V,频率 40…70 Hz;直流电 20…125 V,功率消耗 ≤ 2.2 W

    产品特点和优势


    1. 双重输出:IM31-12EX-I 可以同时提供两路独立的 0/4…20 mA 输出信号,方便在不同的下游系统中使用。
    2. 线性特性:产品的线性度很高,测量精度达到 ±0.2%,确保信号传输的准确性。
    3. 宽工作温度范围:产品能够在 -25…+70°C 的温度范围内正常工作,适用范围广泛。
    4. 高安全性:经过严格的测试和认证,如 ATEX, IECEx, CSA, FM, UL, TIIS, GOST 等,确保在危险环境下的安全可靠运行。
    5. 易于安装和维护:支持 DIN 导轨或面板安装,且具有 IP20 防护等级,便于现场安装和日常维护。

    应用案例和使用建议


    IM31-12EX-I 主要应用于工业自动化和过程控制系统中,特别是在需要将标准模拟信号从危险区域传输到非危险区域的应用场景。例如,在石油化工行业,可以用于传输温度、压力和流量等关键参数,保证安全生产。
    使用建议:
    1. 选择合适的安装位置:建议安装在易于操作和维护的地方,避免过度振动或高温区域。
    2. 注意接线方式:确保输入信号与指定的范围相符,避免因信号过大导致设备损坏。
    3. 定期检查:根据厂家建议定期进行设备的维护和检查,确保长期稳定运行。

    兼容性和支持


    IM31-12EX-I 具有广泛的兼容性,可以与其他标准工业设备和系统无缝集成。Turck 提供了详尽的技术文档和支持服务,包括产品手册、安装指南和技术支持热线等,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方案:检查电源连接是否正确,确认电源电压和频率符合要求。
    2. 问题:信号传输不稳定。
    - 解决方案:检查输入信号是否在规定范围内,确认输出负载电阻符合要求。
    3. 问题:指示灯不亮。
    - 解决方案:检查接线是否松动,确认输入信号正常。

    总结和推荐


    IM31-12EX-I 是一款高性能的单通道模拟信号隔离器,具有优异的电气特性和广泛的工作温度范围。它的双路输出和高精度特性使其在工业自动化和过程控制系统中具有显著的应用价值。总体来看,IM31-12EX-I 是一款值得推荐的产品,特别适合需要在危险区域和非危险区域之间可靠传输模拟信号的应用场景。

IM31-12EX-I厂商介绍

TURCK(图尔克)是一家全球领先的自动化技术供应商,成立于1964年,总部位于德国。公司专注于工业自动化领域,提供传感器、接插件、现场总线系统、接口模块、人机界面(HMI)和控制系统等产品。

TURCK的主营产品分类如下:
1. 传感器:包括光电传感器、电容式传感器、超声波传感器、RFID系统等。
2. 接插件:包括圆形接插件、矩形接插件、PCB接插件等。
3. 现场总线系统:包括Profibus、EtherNet/IP、Modbus等协议的产品。
4. 接口模块:包括以太网模块、串行通信模块等。
5. 人机界面(HMI):包括触摸屏、操作面板等。
6. 控制系统:包括PLC、安全控制器等。

TURCK的产品广泛应用于汽车、食品饮料、包装、制药、化工、能源、金属加工等行业。

TURCK的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:严格的质量控制,确保产品的可靠性和耐用性。
3. 全球服务:在全球设有多个子公司和办事处,提供本地化服务。
4. 定制解决方案:根据客户需求提供定制化的解决方案。

IM31-12EX-I数据手册

厂牌 PDF简要描述 下载
TURCK 其他接口芯片 TURCK IM31-12EX-I IM31-12EX-I数据手册

IM31-12EX-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
