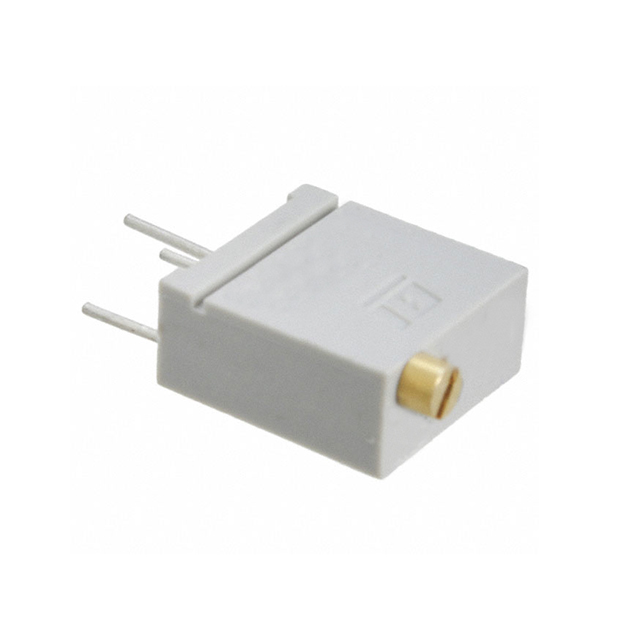

67YR100LFTB

厂牌: TT ELECTRONICS
产品描述: 100Ω ±10% 500mW ±100ppm/℃ 线性 200V 通孔安装 11.99mm(高度)
供应商型号: TS-67YR100LFTB
供应商: 海外现货
标准整包数: 50
TT ELECTRONICS 电位器及其他可变电阻器 67YR100LFTB

67YR100LFTB概述

    # Cermet Trimming Potentiometer 技术手册解析

    产品简介


    Cermet Trimming Potentiometer 是一款用于微调电阻值的精密电子元件,广泛应用于需要调节或校准的场合。它具有高可靠性、长寿命的特点,是医疗设备、消费电子等领域的理想选择。该产品采用紧凑设计,支持水基PCB清洗工艺,能够在严苛的工作环境中保持稳定的性能。
    主要功能
    - 可调性与校准能力:适用于各种需要调整和校准的应用场景。
    - 精确控制:通过微调实现精准的电阻值控制。
    应用领域
    - 医疗设备
    - 消费电子
    - 工业自动化设备
    - 测试与测量仪器

    技术参数


    | 参数类别 | 规格说明 |

    | 电阻范围 | 10 Ω 至 2 MΩ |
    | 电阻精度 | ±10%(小于100 Ω为±20%) |
    | 额定电压 | 最大200 VDC 或有效值不超过功率等级 |
    | 滑动电流 | 最大100 mA 或额定功率范围内,取较小值 |
    | 功率等级 | 0.5 W(在85°C时),125°C时降额至0 W |
    | 端电阻 | 最大2 Ω |
    | 电位器行程 | 20转(名义值) |
    | 击穿电压 | 900 VRMS |
    | 绝缘电阻 | 最小1,000 MΩ |
    | 分辨率 | 实际无限 |
    | 接触电阻变化 | 最大1% 或1 Ω,取较大值 |
    环境适应性
    | 参数类别 | 规格说明 |

    | 密封性能 | 符合85°C氟化液环境(无泄漏) |
    | 温度系数 | ±100 ppm/°C(小于100 Ω为±250 ppm/°C) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 热冲击 | 五次循环,从-55°C到+125°C(ΔRT和ΔVR均≤1%) |
    | 湿度耐受性 | 十个24小时周期(ΔRT和IR均≤1%,IR≥1,000 MΩ) |
    | 振动与冲击 | 振动:20 G,10至2,000 Hz;冲击:6 ms锯齿波,100 G |
    | 高温老化测试 | 在125°C下持续250小时(ΔRT和ΔVR均≤2%) |
    | 旋转寿命 | 200次循环(ΔRT≤3%) |
    | 负载寿命 | 在70°C下连续工作1,000小时(ΔRT≤2%) |

    产品特点和优势


    - 紧凑型设计:3/8"方形,便于集成。
    - 高可靠性:能够在极端条件下长期稳定运行。
    - 多功能性:适合多种应用场景,如医疗、消费电子等。
    - 兼容性强:能够与多种PCB清洗工艺兼容。
    - 使用寿命长:经过严格的老化测试,确保长久耐用。

    应用案例和使用建议


    应用案例
    - 医疗设备:在医疗监测设备中,用于精确调节传感器的输出信号。
    - 消费电子:在音频设备中,用于调整音量或音质设置。
    使用建议
    - 安装注意事项:确保设备在规定的温度和湿度范围内运行,避免过载使用。
    - 定期检查:定期检测接触电阻变化,及时更换可能失效的部件。

    兼容性和支持


    - 兼容性:与多种主流PCB清洗剂兼容,可支持多种封装形式。
    - 技术支持:提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻异常增大 | 检查电路连接是否松动,必要时更换部件 |
    | 设备无法正常启动 | 确认供电电压是否符合要求,检查电路接线是否正确 |
    | 密封性能下降 | 更换密封件,重新进行密封处理 |

    总结和推荐


    综合评估
    Cermet Trimming Potentiometer 是一款高性能的电子元件,以其高精度、高可靠性和广泛的适用性脱颖而出。无论是医疗设备还是消费电子产品,都能发挥重要作用。其卓越的设计使其在市场上具备很强的竞争力。
    推荐意见
    强烈推荐使用 Cermet Trimming Potentiometer,尤其对于需要精密调节和长时间稳定工作的场景。其出色的表现和强大的技术支持使其成为理想的解决方案。

    如有进一步需求,请联系 TT Electronics 官方渠道获取更多支持。

67YR100LFTB参数

参数
电阻值 100Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 200V
长*宽*高 11.99mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

67YR100LFTB厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

67YR100LFTB数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 67YR100LFTB 67YR100LFTB数据手册

67YR100LFTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
