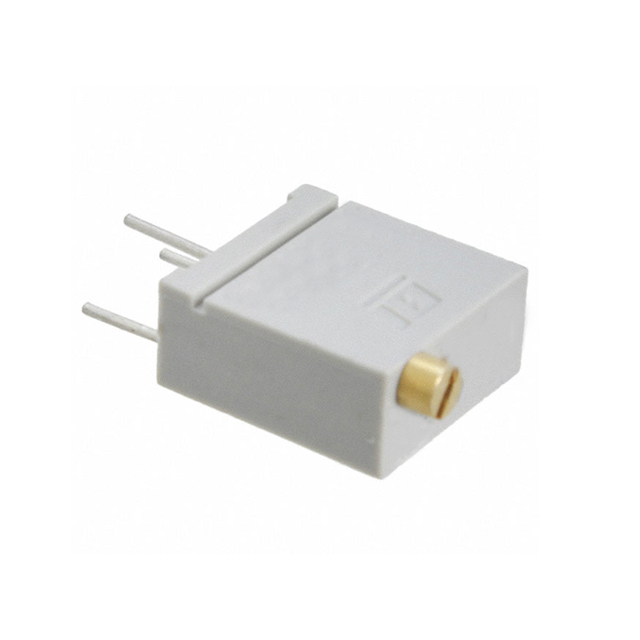

67YR10KLF

厂牌: TT ELECTRONICS
产品描述: 10KΩ ±10% 500mW ±100ppm/℃ 线性 200V 插件 通孔安装 9.53mm*4.95mm*10.4mm
供应商型号: 1304530
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 电位器及其他可变电阻器 67YR10KLF

67YR10KLF概述

    Model 67 Cermet Trimming Potentiometer 技术手册

    产品简介


    Model 67 Cermet Trimming Potentiometer 是一款由TT Electronics plc设计和制造的高性能可调电阻器。这款可变电阻器适用于需要调整或校准的多种应用场合,特别适合于医疗设备和消费电子产品。其独特的设计使得其能够在各种严苛环境下提供稳定可靠的操作性能。

    技术参数


    - 电阻范围: 10 欧姆至 2 兆欧
    - 电阻容差: ±10%(<100 欧姆时为 ±20%)
    - 输入电压: 200 Vdc 最大值或不超过额定功率的交流电压
    - 滑块电流: 最大 100 mA 或不超过额定功率的电流,取最小值
    - 功率额定值: 在 85°C 下 0.5 瓦,最高温度下降为 0
    - 端电阻: 最大 2 欧姆
    - 实际电位器行程: 20 圈名义
    - 绝缘电阻: 最小 1,000 兆欧
    - 环境温度范围: -55°C 至 +125°C
    - 温漂: ±100 ppm/°C(<100 欧姆时为 ±250 ppm/°C)

    产品特点和优势


    Model 67 Cermet Trimming Potentiometer 具有多项显著优势,使其在众多应用中脱颖而出:
    - 多圈操作: 通过20圈的实际电位器行程,提供了精确的调节能力。
    - 密封性: 该器件经过密封处理,能够承受水基PCB清洗过程,具有较高的可靠性。
    - 耐环境性: 能够承受高温、低温、冲击、振动等极端条件,适应性强。
    - 高精度: 电阻精度高达±10%,保证了稳定的性能表现。

    应用案例和使用建议


    Model 67 Cermet Trimming Potentiometer 可广泛应用于医疗设备和消费电子产品中,尤其适用于需要精密调节的应用。例如,在医疗设备中,它可以用于设备的校准;在消费电子产品中,可以用于音量控制等。为了确保最佳性能,建议定期进行测试和校准以维持其精度。

    兼容性和支持


    此款型号67可变电阻器与其他电子元件和设备兼容,具体信息请参阅包装和机械信息。TT Electronics 提供全方位的技术支持,包括安装指导和故障排除服务。

    常见问题与解决方案


    - 问题: 无法达到所需的电阻值。
    - 解决方案: 检查电路连接是否正确,并重新校准电阻值。
    - 问题: 设备出现过热。
    - 解决方案: 确保功率输出在额定范围内,必要时调整外部冷却系统。
    - 问题: 阻值波动大。
    - 解决方案: 检查接线是否稳固,确认是否存在电磁干扰。

    总结和推荐


    综上所述,Model 67 Cermet Trimming Potentiometer 在各种应用环境中展现出色的性能。其坚固的设计、可靠的性能和广泛的适用范围使其成为医疗设备和消费电子领域的理想选择。强烈推荐给需要高精度、稳定性和多功能性的工程师和设计师们。

67YR10KLF参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 200V
长*宽*高 9.53mm*4.95mm*10.4mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

67YR10KLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

67YR10KLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 67YR10KLF 67YR10KLF数据手册

67YR10KLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.4634
10+ ¥ 8.4838
100+ ¥ 7.7768
500+ ¥ 7.7768
1000+ ¥ 7.6354
2000+ ¥ 7.6354
4000+ ¥ 7.6354
库存: 171
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.46
