首页  >  产品百科  >  OPB993T51Z

OPB993T51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns 4.75V 5.25V 导线安装,底座安装 24.64mm*6.35mm*15.63mm
供应商型号: N-OPB993T51Z
供应商: 云汉优选
标准整包数: 1

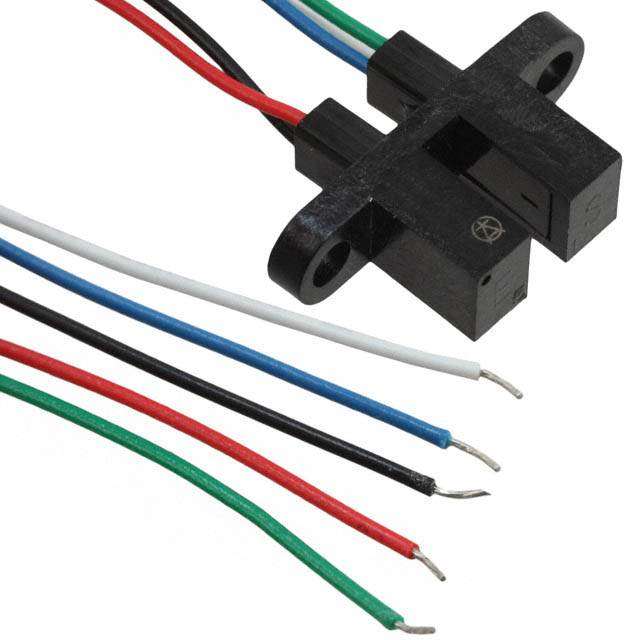

TT ELECTRONICS 光电传感器 OPB993T51Z

OPB993T51Z概述

    Photologic® Slotted Optical Switch:OPB960, OPB970, OPB980, OPB990 系列

    产品简介


    Photologic® Slotted Optical Switch(光逻辑插槽式光学开关)是一系列非接触式的光电开关,适用于设计工程师根据具体需求进行灵活配置。该系列产品提供标准尺寸(0.125英寸或3.18毫米宽的插槽),用户可以选择输出逻辑状态、输出驱动电路、孔径宽度、孔径表面处理以及安装支架的位置。此外,用户还可以选择电线或PCB引脚来实现电气接口的灵活性。

    技术参数


    - 存储温度范围:-40°C 至 +85°C
    - 操作温度范围:-40°C 至 +70°C
    - 输入二极管:最大正向直流电流为 40 mA,最大反向直流电压为 2 V
    - 传感器:供电电压范围为 4.5V 至 16V,最高输出电压为 35V,最大短路输出电流为 30 mA
    - 电气特性:
    - 前向电压 VF(IF = 20 mA, TA = 25°C):最大 1.70 V
    - 反向电流 IR(VR = 2.0 V, TA = 25°C):最大 100 μA
    - 低电平输出电压 VOL(缓冲推拉式输出):最大 0.4 V (VCC = 4.5V, IOL = 12.8 mA, IF = 0 mA)
    - 高电平输出电压 VOH(缓冲推拉式输出):最小 VCC - 2.1 V (VCC = 4.5V to 16V, IOH = 800μA, IF = 15 mA)
    - 输出上升时间 tR 和输出下降时间 tF:最大 70 ns (VCC = 5.0V, IF peak = 15 mA, TA = 25°C)

    产品特点和优势


    Photologic® Slotted Optical Switch 的主要特点包括:
    - 多样化的逻辑和输出驱动电路选择:用户可以根据需要选择缓冲推拉式、缓冲开漏式、反相推拉式或反相开漏式输出驱动电路。
    - 灵活的孔径尺寸和覆盖方式:可以选择孔径宽度、覆盖与否以及安装特征。
    - 多种电气接口选项:提供电线和 PCB 引脚,以满足不同的电气接口需求。
    - 高可靠性:封装材料为不透明塑料,能够有效减少可见光和近红外线对设备的干扰。

    应用案例和使用建议


    Photologic® Slotted Optical Switch 可用于多种场合,如速度和方向指示、旋转编码器、机械开关替代品、机械极限指示、打印机中的定位等。具体使用建议如下:
    - 在需要高精度和高速度的应用中,选择窄孔径宽度的型号,以获得更好的光学分辨率。
    - 在恶劣环境中使用时,选择带盖孔径的型号,以增强防尘和防光能力。
    - 在电气接口要求较高的应用中,选择 PCB 引脚版本,以便于与电路板集成。

    兼容性和支持


    Photologic® Slotted Optical Switch 与大多数电气系统兼容,可以方便地集成到各种电气接口中。厂商提供详细的技术支持和定制服务,以确保用户能够充分利用其功能。

    常见问题与解决方案


    1. 问:设备在高温环境下运行时,如何避免过热?
    - 答:确保在允许的操作温度范围内使用设备,并选择合适的散热措施,如外部散热片。
    2. 问:设备在安装过程中需要注意什么?
    - 答:在安装过程中注意遵循厂家的安装指南,确保正确连接各引脚并采取适当的防震措施。

    总结和推荐


    Photologic® Slotted Optical Switch 是一款功能强大且高度可定制的光电开关,适用于各种工业和商业应用。其高可靠性、广泛的电气特性选择以及良好的电气接口兼容性使其在市场上具有显著的竞争优势。我们强烈推荐在需要非接触式光电检测和控制的应用中使用此产品。

OPB993T51Z参数

参数
响应时间 70ns
感应距离 3.18mm
感应方式 Through-Beam
颜色感应 -
光源 -
波长 890nm
最大工作供电电压 5.25V
最小工作供电电压 4.75V
输出类型 -
长*宽*高 24.64mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB993T51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB993T51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB993T51Z OPB993T51Z数据手册

OPB993T51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
