OPB842W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 880nm Through-Beam 3.18mm Phototransistor 导线安装,底座安装 23.75mm*12.95mm*10.54mm
供应商型号: N-OPB842W55Z
供应商: 云汉优选
标准整包数: 1

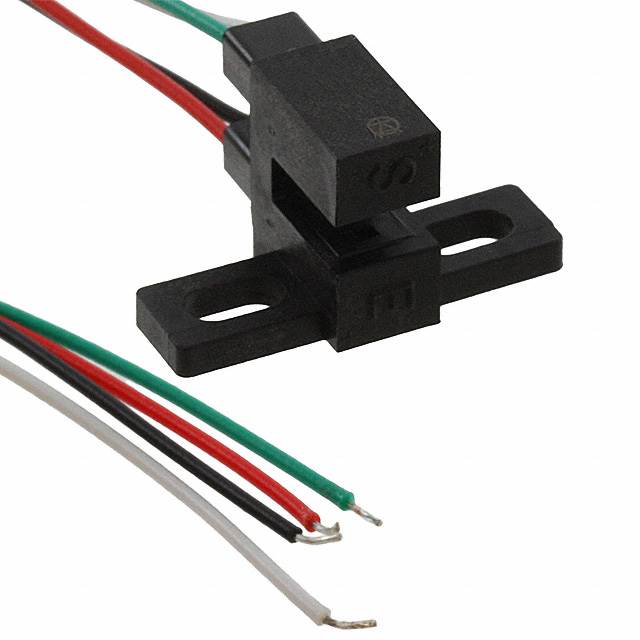

TT ELECTRONICS 光电传感器 OPB842W55Z

OPB842W55Z概述

    Slotted Optical Switch OPB830 和 OPB840(L 和 W)技术手册



    产品简介



    Slotted Optical Switch 系列产品,包含OPB830和OPB840两种型号。该系列产品提供了设计工程师所需的灵活性,可以从标准产品线中选择定制设备。此系列产品具有多种安装选项、输出参数选择、外壳材料选择以及不同长度的电缆连接方式。OPB830和OPB840系列适用于非接触式物体检测、装配线自动化、机器自动化、设备安全和机械保护等领域。


    技术参数



    电气特性:
    - 输入二极管前向电压:最大值1.7V(IF=20mA)
    - 输出晶体管饱和电压(典型值):0.4V(IC=400μA,IF=20mA)
    - 输出晶体管开启电流:最大值2.25mA(VCE=0.6V,IF=20mA)

    绝对最大额定值:
    - 储存及工作温度:L系列(-40°C 至 +85°C),W系列(-40°C 至 +80°C)
    - 引脚焊接温度:最大值260°C(1/16英寸引脚距离外壳5秒)
    - 输入二极管正向直流电流:最大值50mA
    - 晶体管集电极发射极电压:最大值30V(L系列),最大值5V(W系列)


    产品特点和优势



    1. 宽槽设计:提供0.125英寸(3.18毫米)的宽槽,适用于不同类型的检测需求。
    2. 灵活的电气输出参数选择:可以根据应用需求选择不同的电气输出参数。
    3. 材质选择:提供透明塑料或不透明塑料壳材料选择,增强了抗光干扰能力。
    4. 侧边安装配置:提供了侧边安装配置,便于设备集成。


    应用案例和使用建议



    1. 装配线自动化:可以在流水线上进行物料检测,确保生产流程正常运行。
    2. 设备安全:用于监控设备运行状态,防止未经授权的操作。
    3. 使用建议:确保安装时传感器的对准精度,避免位置偏移导致误报。定期清洁传感器以保持最佳工作状态。


    兼容性和支持



    OPB830和OPB840系列具有良好的兼容性,可以轻松与各种控制电路集成。厂家提供了详细的使用指南和技术支持,确保客户能够正确使用和维护设备。


    常见问题与解决方案



    1. 问题:传感器误报频繁。
    - 解决方案:检查传感器与物体之间的距离是否过近,适当调整安装位置。
    2. 问题:传感器读数不稳定。
    - 解决方案:清洁传感器表面,去除灰尘和污渍。


    总结和推荐



    综上所述,OPB830和OPB840系列凭借其灵活的电气参数选择、宽槽设计以及侧边安装配置,具备较高的可靠性和适应性,适用于多种工业应用场合。推荐在需要非接触式检测和高灵敏度的应用场景中使用此系列产品。希望这些信息能帮助您更好地了解和使用OPB830和OPB840系列滑槽光电开关。

OPB842W55Z参数

参数
波长 880nm
响应时间 -
最大工作供电电压 -
颜色感应 -
感应方式 Through-Beam
最小工作供电电压 -
输出类型 Phototransistor
光源 -
感应距离 3.18mm
长*宽*高 23.75mm*12.95mm*10.54mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB842W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB842W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB842W55Z OPB842W55Z数据手册

OPB842W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
