OPB830W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 880nm Through-Beam 3.18mm 20ms Phototransistor 导线安装,底座安装
供应商型号: 1497930
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB830W55Z

OPB830W55Z概述

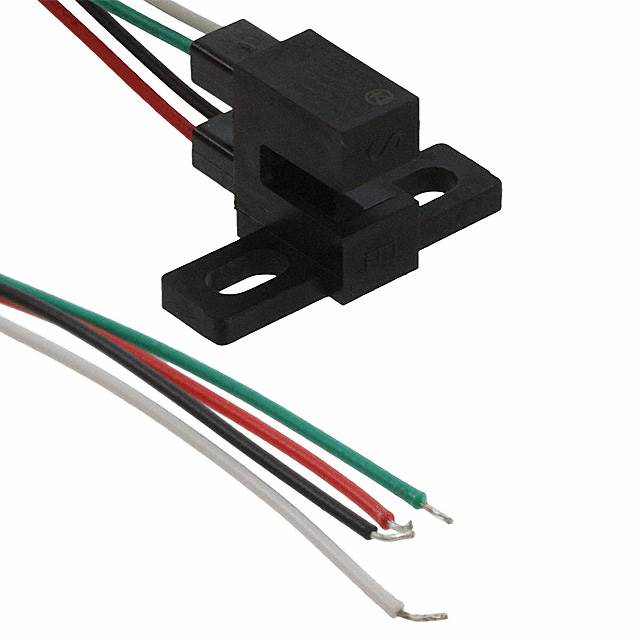

    # Slotted Optical Switch: OPB830 和 OPB840 (L 和 W)

    产品简介


    Slotted Optical Switch (穿槽式光电开关) OPB830 和 OPB840 系列提供了一种灵活性,使得设计工程师能够从标准产品线中定制特定需求的装置。L 系列提供不同PCB安装引脚间距的选择,而 W 系列则提供长达24英寸(610毫米)的26AWG导线。这种模块化的设计允许用户指定电气输出参数、光孔选择、外壳材料、侧面安装配置以及引脚间距(对于 L 系列)或 24 英寸长 26 AWG 导线(对于 W 系列)。这些滑槽光电开关特别适用于非接触式物体检测、生产线自动化、机器自动化、设备安全等领域。

    技术参数


    输入二极管参数:
    - 正向电压:- - 1.7 V (IF = 20 mA)
    - 反向电流:- - 100 µA (VR = 2 V)
    输出光电晶体管参数:
    - 集电极-发射极击穿电压:30 V (IC = 1 mA)
    - 发射极-集电极击穿电压:5 V (IE = 100 µA)
    - 集电极-发射极暗电流:- - 100 nA (VCE = 10 V)
    绝对最大额定值:
    - 存储温度范围:-40°C 到 +85°C (L 系列),-40°C 到 +80°C (W 系列)
    - 引脚焊接温度:260°C (在 1.6mm 处,用烙铁焊接5秒)
    - 前向直流电流:50 mA
    - 脉冲前向电流:1 A (1 µs脉冲宽度,300 pps)
    - 反向直流电压:2 V
    - 功耗:100 mW
    输出电流:
    - 集电极饱和电压:
    - 参数 A:0.4 V (IC = 400 µA, IF = 20 mA)
    - 参数 B:0.4 V (IC = 800 µA, IF = 10 mA)
    - 参数 C:0.6 V (IC = 1800 µA, IF = 20 mA)

    产品特点和优势


    - 宽度为 0.125 英寸(3.18 毫米)的滑槽。
    - 电气输出参数选择。
    - 光孔选择。
    - 不透明或红外透射外壳材料。
    - 侧边安装配置。
    - L 系列引脚间距选择。
    - W 系列 24 英寸(610 毫米)26 AWG 导线。
    这些特点使 OPB830 和 OPB840 系列非常适合于高要求的应用环境,例如工业自动化、安全系统等。

    应用案例和使用建议


    应用案例
    - 生产线自动化:光电开关可安装在传送带上,以检测物件的存在与否,确保生产流程的连续性。
    - 设备安全:安装在安全门上,当门关闭时检测到遮挡,从而触发设备的安全保护机制。
    - 设备监控:用于监控机械设备的运行状态,例如检查链条的完整性或机械部件的移动。
    使用建议
    - 在潮湿或灰尘较多的环境中,应选用不透明塑料外壳,以减少环境光的影响。
    - 在需要高灵敏度检测的情况下,可以选择小尺寸光孔以提高检测精度。

    兼容性和支持


    这些光电开关具有出色的电气特性,并且易于与各种电子电路集成。TT Electronics 提供全面的技术支持和售后服务,确保用户的使用体验。

    常见问题与解决方案


    - Q: 如何确定正确的型号?
    - A: 根据应用需求选择合适的电气参数和光孔大小。如有疑问,请咨询技术支持。
    - Q: 如何清洁传感器?
    - A: 推荐使用甲醇或异丙醇清洁。避免使用氯化烃和酮类溶剂。
    - Q: 如何安装传感器?
    - A: 确保安装时引脚位置正确,防止过热。建议使用 RMA 焊剂并遵循焊接时间指南。

    总结和推荐


    综上所述,OPB830 和 OPB840 系列滑槽式光电开关具备高度的灵活性和适应性,能够满足广泛的工业自动化和设备安全需求。这些产品的独特功能和优良品质使其在市场上具有很高的竞争力。强烈推荐在相关应用场合使用。
    希望本文能为您提供有价值的信息,并帮助您更好地了解 OPB830 和 OPB840 系列光电开关。如果您有任何疑问,欢迎随时联系 TT Electronics 的技术支持团队。

OPB830W55Z参数

参数
响应时间 20ms
输出类型 Phototransistor
光源 -
感应距离 3.18mm
最小工作供电电压 -
最大工作供电电压 -
感应方式 Through-Beam
波长 880nm
颜色感应 -
24mm(Max)
13.21mm(Max)
16.13mm(Max)
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装,袋装

OPB830W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB830W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB830W55Z OPB830W55Z数据手册

OPB830W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48.6756
5+ ¥ 46.8035
10+ ¥ 41.9359
50+ ¥ 41.1871
100+ ¥ 41.1871
250+ ¥ 41.1871
库存: 437
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.67
直接购买
加入购物车
