OPB350W062Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: Liquid 1.6mm Phototransistor 导线安装,底座安装 29.59mm*7.62mm*13.34mm
供应商型号: 828-OPB350W062Z
供应商: Mouser
标准整包数: 1

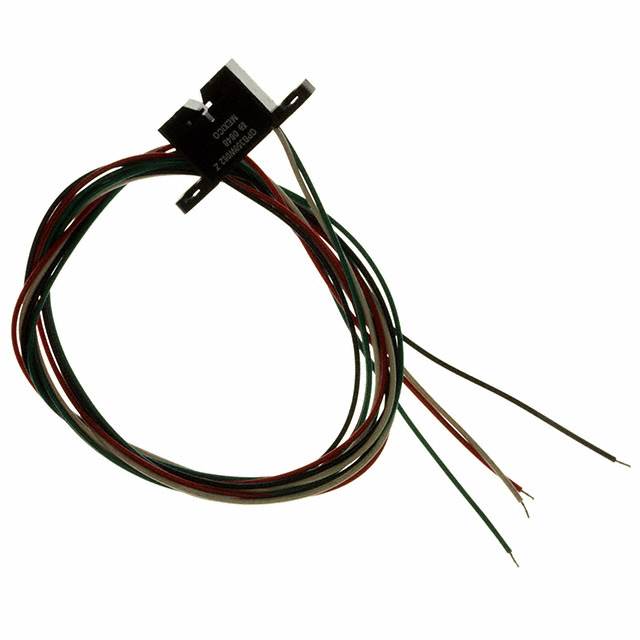

TT ELECTRONICS 光电传感器 OPB350W062Z

OPB350W062Z概述

    管式液体传感器:OPB350/OCB350系列

    产品简介


    管式液体传感器OPB350/OCB350系列是专为检测1/16英寸(1.6毫米)、1/8英寸(3.2毫米)、3/16英寸(4.8毫米)和1/4英寸(6.3毫米)直径透明管内液体的存在而设计。这些传感器可应用于多种场合,包括非接触式液体检测、静脉输液、石油产品、有色液体和墨粉等。OPB350系列提供了PCB安装和远程安装两种方式,而OCB350系列则提供了完整的解决方案,包含自动校准电路和预设阈值。

    技术参数


    - 绝对最大额定值
    - 存储温度:-40°C至+100°C
    - 工作温度:-40°C至+85°C
    - 引脚焊接温度:260°C(1/16英寸(1.6毫米)距离外壳5秒)
    - 输入LED
    - 正向直流电流:50mA
    - 峰值正向电流(脉冲宽度2μs,占空比0.1%):1A
    - 反向直流电压:2V
    - 功率耗散:100mW
    - 输出光电晶体管
    - 集电极-发射极电压:24V 或 30V
    - 集电极直流电流:50mA
    - 功率耗散:100mW
    - 电气特性
    - VF(正向电压):1.7V(IF = 20mA)
    - IR(反向电流):100μA(VR = 2.0V)
    - ICEO(集电极-发射极暗电流):100nA(VCE = 10V,IF = 0,EE = 0mW/cm²)

    产品特点和优势


    1. 多态输出识别:可以识别“液体存在”、“无液体存在”和“无管存在”的状态。
    2. 环境光抑制:采用不透光塑料外壳,有效抑制环境光干扰。
    3. 灵活安装:提供PCB安装和远程安装(通过24英寸(610毫米)26AWG电线),适用于不同应用需求。
    4. 自动校准电路:OCB350系列内置自动校准电路,无需手动调整,简化安装过程。

    应用案例和使用建议


    应用案例:非接触式液体检测在医疗设备如静脉输液泵、工业过程控制中的液体测量等领域应用广泛。例如,在静脉输液过程中,该传感器可以实时监测液体是否存在,确保治疗的准确性。
    使用建议:
    - 定期清洁:保持LED和光电晶体管前端清洁,避免因污染影响检测精度。
    - 周期性校准:由于环境因素可能影响传感器性能,建议定期进行校准以维持高精度。
    - 温度补偿:对于工作环境温度变化较大的情况,可考虑增加温度补偿措施,提高系统可靠性。

    兼容性和支持


    - 兼容性:OPB350/OCB350系列传感器可与其他标准电气接口设备配合使用。
    - 支持服务:制造商提供详细的技术文档和用户手册,以及必要的安装指南和支持服务。如需定制PCB设计,可联系OPTEK销售代表获取技术支持。

    常见问题与解决方案


    1. Q: 传感器信号不稳定怎么办?
    - A: 检查电源供应是否稳定,传感器安装位置是否正确,同时进行定期清洁和校准。

    2. Q: 如何实现远程校准?
    - A: 将J1-Pin-4(绿色线)接地即可触发远程校准过程。

    总结和推荐


    综合评估:OPB350/OCB350系列管式液体传感器具备精确的液体检测能力和可靠的自校准功能,适用于多种应用环境。其灵活的安装方式和完善的文档支持使其成为市场上颇具竞争力的产品。
    推荐:鉴于该产品的高性能和广泛应用前景,强烈推荐在需要高精度、可靠性的液体检测场合中使用。

OPB350W062Z参数

参数
波长 -
光源 -
响应时间 -
感应方式 Liquid
最小工作供电电压 -
感应距离 1.6mm
输出类型 Phototransistor
最大工作供电电压 -
颜色感应 -
长*宽*高 29.59mm*7.62mm*13.34mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB350W062Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB350W062Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB350W062Z OPB350W062Z数据手册

OPB350W062Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
