OPB960T51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V PCB安装,通孔安装 24.63mm*6.35mm*10.8mm
供应商型号: N-OPB960T51
供应商: 云汉优选
标准整包数: 1

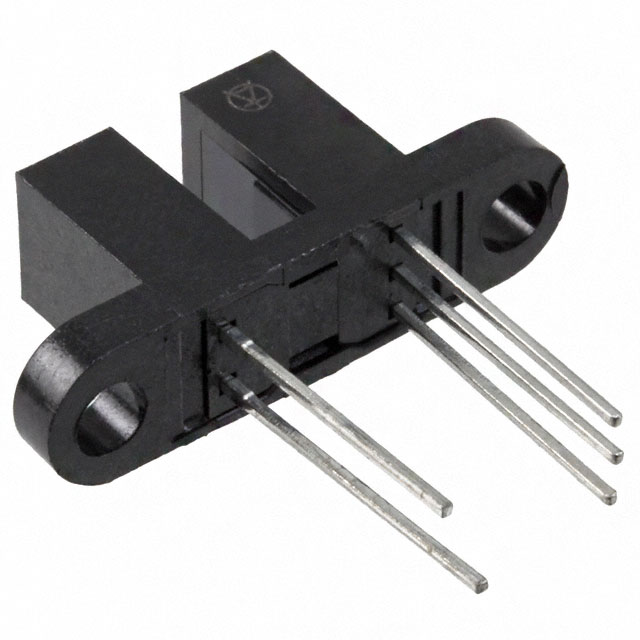

TT ELECTRONICS 光电传感器 OPB960T51

OPB960T51概述

    Photologic® Slotted Optical Switch: OPB960, OPB970, OPB980, OPB990 系列

    产品简介


    Photologic® Slotted Optical Switch(光逻辑滑槽光学开关)系列包括OPB960、OPB970、OPB980和OPB990型号。这些非接触式光电开关为设计工程师提供了灵活的定制选项,广泛应用于速度和方向指示、旋转编码器、机械开关替代品以及打印机和汽车滑门等领域。该系列产品不仅具有高度的可配置性,还能够提供稳定的数字输出逻辑。

    技术参数


    - 存储温度范围:-40°C 至 +85°C
    - 工作温度范围:-40°C 至 +70°C
    - 输入二极管(E)
    - 输入二极管功率耗散:100 mW(在 25°C)
    - 输入二极管正向直流电流:40 mA(在 25°C)
    - 输入二极管反向直流电压:2 V(在 25°C)
    - 传感器(S)
    - 供电电压(VCC 至接地):18 V
    - 输出光逻辑功率耗散:200 mW(在 25°C)
    - 开漏输出引脚上的电压:35 V
    - 短路输出电流至接地:最大 30 mA(1 秒)
    - 电特性(在 25°C 除非另有说明)
    - VF(正向电压):0 V 至 1.70 V(IF = 20 mA)
    - IR(反向电流):0 µA 至 100 µA(VR = 2.0 V)
    - VCC(操作直流供电电压):4.5 V 至 16 V
    - ICC(供电电流):0 mA 至 12 mA(VCC = 4.5V 至 16V)
    - VOL(低电平输出电压):0.4 V(缓冲总线极)
    - VOH(高电平输出电压):VCC - 2.1 V(缓冲总线极)
    - IOH(高电平输出电流):0 mA 至 100 µA(缓冲开漏极)

    产品特点和优势


    Photologic® Slotted Optical Switch 系列的主要特点是用户可以根据需求选择不同的逻辑状态、驱动电路、孔径大小、表面和安装位置。这种高度灵活性使其适用于各种不同的应用场景。此外,该系列光电开关具有直接 TTL、LSTTL 和 CMOS 接口,简化了与不同电气系统的连接。

    应用案例和使用建议


    该系列产品广泛应用于机械和自动化设备中。例如,在打印机中,可用于指示顶部行程、底部行程和归位位置。在汽车滑门和升降门应用中,可用于检测门的位置。对于这些应用场景,用户应该注意保持滑槽清洁,避免灰尘干扰。此外,合理选择孔径宽度,以获得最佳的光信号分辨率。

    兼容性和支持


    该系列产品与各种标准电气系统和接口兼容。如需进一步的定制电气、线缆服务,用户可以联系当地的销售代表或OPTEK公司。制造商提供了详尽的技术支持和维护文档,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    - 问题:设备在高湿度环境下表现不稳定。
    - 解决方案:建议在安装时使用防水胶带,并确保设备周围环境保持干燥。

    - 问题:设备启动时无响应。
    - 解决方案:检查电源连接是否正确,并确认电源电压是否在正常范围内。

    - 问题:设备在阳光下无法正常工作。
    - 解决方案:考虑增加遮挡物以减少外部光源的干扰,或选择孔径较小的产品型号。

    总结和推荐


    Photologic® Slotted Optical Switch 系列产品以其高度灵活性和广泛的适用性在市场上具备显著的优势。它的多样化配置选项使得它能够满足各种不同的需求,从而成为众多工业和商业应用的理想选择。无论是作为机械开关的替代品还是用于复杂的自动化系统,这一系列光电开关都是值得信赖的选择。因此,我们强烈推荐使用Photologic® Slotted Optical Switch来提升您的设备性能和可靠性。

OPB960T51参数

参数
感应方式 Through-Beam
响应时间 70ns
波长 890nm
感应距离 3.18mm
最大工作供电电压 5.25V
光源 -
最小工作供电电压 4.75V
输出类型 Buffer,Totem Pole
颜色感应 -
长*宽*高 24.63mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB960T51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB960T51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB960T51 OPB960T51数据手册

OPB960T51封装设计

查看详情并下载
Symbol
Footprint
3D Model
