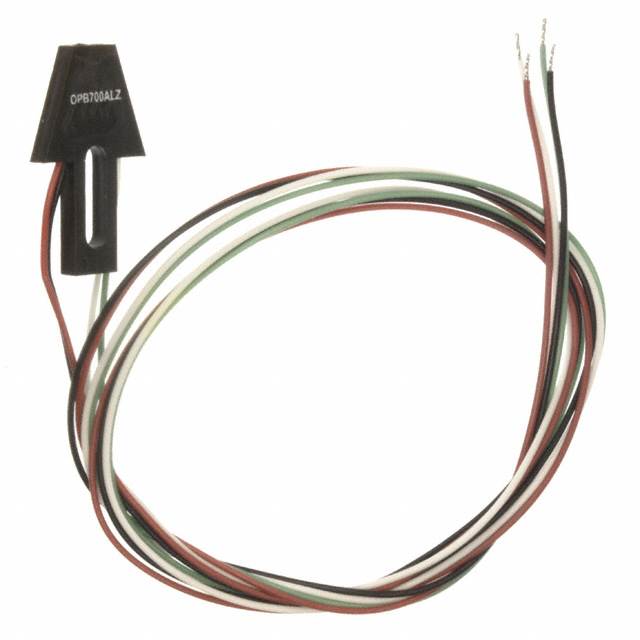

OPB700ALZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 5.08mm Phototransistor 1.7V 导线安装,底座安装 15.24mm*2.54mm*25.4mm
供应商型号: 1703533
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB700ALZ

OPB700ALZ概述

    电子元器件产品技术手册:OPB700和OPB701红外传感器

    产品简介


    OPB700系列和OPB701系列传感器是由一个红外发光二极管(LED)和一个光电晶体管或光电达林顿(photodarlington)组成的非接触式反射物体传感器。这些传感器被广泛应用于装配线自动化、机器自动化、机器安全、行程终点检测和门传感器等领域。传感器采用黑色塑料外壳封装,结构紧凑,成本低廉,特别适合低轮廓应用,方便堆叠安装。

    技术参数


    - 红外发光二极管
    - 峰值波长:890纳米
    - 反向电压:2伏
    - 正向电压:1.7伏(IF=50毫安)
    - 输入连续正向电流:100毫安
    - 反向电流:100微安(VR=2伏)
    - 光电晶体管(OPB700系列)
    - 集电极-发射极电压:24伏
    - 发射极-集电极电压:5伏
    - 饱和电压:0.40伏(IC=10微安,IF=40毫安)
    - 泄漏电流:2.00微安(VCE=5.0伏,IF=40毫安)
    - 光电达林顿(OPB701系列)
    - 集电极-发射极电压:15伏
    - 发射极-集电极电压:5伏
    - 饱和电压:1.10伏(IC=10微安,IF=40毫安)
    - 泄漏电流:20.0微安(VCE=5.0伏,IF=40毫安)
    - 存储温度范围:-40°C到+125°C
    - 工作温度范围:-40°C到+100°C
    - 引脚焊接温度:260°C

    产品特点和优势


    1. 非接触式反射物体传感器:适用于各种工业自动化场合。
    2. 低轮廓设计:方便堆叠安装,节省空间。
    3. 低成本塑料外壳:提供经济高效的解决方案。
    4. 选择输出方式:可选光电晶体管或光电达林顿输出,满足不同需求。
    5. 定制线缆和连接器:可根据客户需求进行定制,提供更多灵活性。

    应用案例和使用建议


    - 装配线自动化:用于检测物件的存在与否,提高生产效率。
    - 机器自动化:作为安全传感器,确保操作员的安全。
    - 门传感器:用于自动门控制系统,提高用户体验。
    使用建议:
    1. 在选择传感器时,根据具体的应用环境选择合适的型号(光电晶体管或光电达林顿)。
    2. 安装时应注意保持传感器与反射表面的距离,避免过近导致误报或过远无法正常工作。
    3. 定期检查和清洁传感器表面,以保证其准确性和可靠性。

    兼容性和支持


    - 兼容性:可以与标准电气系统和设备兼容,具备良好的互操作性。
    - 支持和服务:厂商提供技术支持和售后服务,如有需要可联系当地代表或直接联系OPTEK公司获取更多信息。

    常见问题与解决方案


    1. 传感器误报频繁
    - 解决方法:检查传感器与反射表面的距离,确保距离在有效范围内。
    2. 输出信号不稳定
    - 解决方法:确认电源供应稳定,同时检查接线是否松动或损坏。
    3. 传感器无法正常工作
    - 解决方法:检查传感器的工作温度范围是否符合应用环境要求。

    总结和推荐


    综上所述,OPB700和OPB701系列红外传感器凭借其紧凑的设计、多样化的输出选项以及广泛的应用场景,成为工业自动化领域的理想选择。无论是对于简单的检测任务还是复杂的自动化系统,都能提供可靠的性能和支持。因此,强烈推荐在相关的应用项目中使用这些传感器。

OPB700ALZ参数

参数
波长 890nm
最小工作供电电压 -
最大工作供电电压 1.7V
颜色感应 -
响应时间 -
光源 -
感应距离 5.08mm
感应方式 Reflective
输出类型 Phototransistor
长*宽*高 15.24mm*2.54mm*25.4mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB700ALZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB700ALZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB700ALZ OPB700ALZ数据手册

OPB700ALZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 100.1287
5+ ¥ 96.1236
10+ ¥ 88.1133
50+ ¥ 88.1133
100+ ¥ 86.5112
250+ ¥ 86.5112
库存: 1202
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 100.12
直接购买
加入购物车
