首页  >  产品百科  >  OPB741

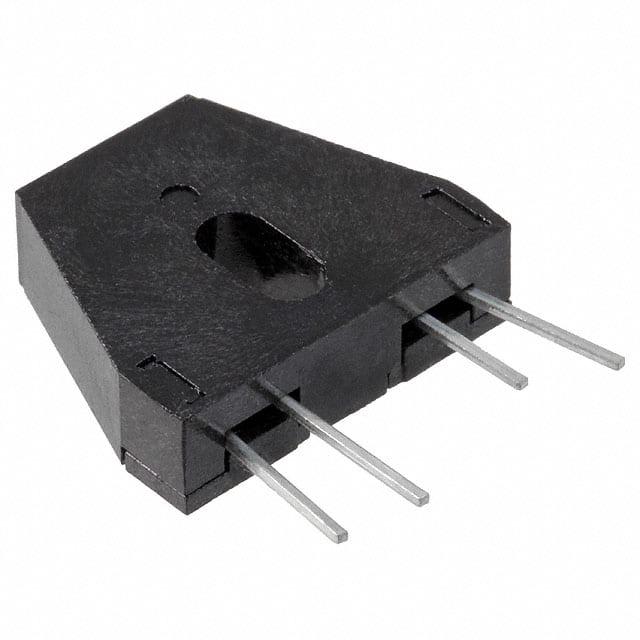

OPB741

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 3.81mm Phototransistor PCB安装,通孔安装 17.78mm*5.08mm*15.24mm
供应商型号: N-OPB741
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB741

OPB741概述

    文章标题:反射式光电传感器产品技术手册解读

    1. 产品简介


    电子元器件类型及功能
    本系列产品包括OPB708、OPB709、OPB740至OPB746及其变体OPB740WZ至OPB746WZ,均为非接触式反射型物体传感器。这些传感器的核心由红外发光二极管(LED)或红光LED与NPN硅光电晶体管或光电达林顿管组成。部分型号(如OPB747WZ和OPB748WZ)采用红光LED,具有更高的对比度,适合检测黑色标记在白色背景上的应用。
    应用领域
    这些传感器广泛应用于工业自动化领域,具体包括:
    - 装配线自动化
    - 机械设备自动化
    - 安全门传感器
    - 设备行程终点检测
    - 热敏纸打标
    此外,其聚焦设计增强了敏感区域内的检测精度,适用于复杂工况下的精准操作。

    2. 技术参数


    | 参数类别 | 描述 |

    | LED波长 | 红外(890nm、935nm)、红光(645nm) |
    | 检测距离 | 最小:0.08英寸(2.04mm),最大:0.30英寸(7.62mm) |
    | 输出类型 | 光电晶体管、光电达林顿、RBE光电晶体管 |
    | 最大功耗 | 100mW |
    | 工作温度范围 | -40°C 至 +85°C |
    | 输入电流 | 前向直流电流:40mA |
    | 集电极-发射极电压 | 30V(光电晶体管/达林顿),15V(RBE光电晶体管) |
    | 外壳材质 | 黑色塑料 |
    注:不同型号的可选配置(如蓝窗片、偏置窗口等)可根据需求定制。

    3. 产品特点和优势


    - 高灵敏度:聚焦设计确保传感器专注于目标区域,提高信噪比。
    - 适用性强:红外、红光双波长设计可应对不同材料表面(黑标白底、透明材料等)。
    - 多功能性:输出选项包括光电晶体管、光电达林顿和低光抑制型RBE光电晶体管,满足多样化需求。
    - 安全可靠:符合RoHS标准,且提供UL认证的电缆组件,确保耐用性和合规性。

    4. 应用案例和使用建议


    应用场景
    - 在装配线中用于检测物体存在或位置变化。
    - 作为安全门传感器,在检测到接近物体时触发关闭机制。
    - 热敏纸打标机中检测打标头是否正常运转。
    使用建议
    - 根据目标材质选择合适波长(红外或红光)。
    - 确保传感器安装位置避免直射强光干扰,可加装防护罩或滤光片。
    - 调整检测距离以匹配实际工件尺寸,提升精度。

    5. 兼容性和支持


    该系列产品支持多种工业协议和接口,具备良好的扩展性。同时,厂商提供定制化服务,包括特殊电流分档、非标准线缆长度及连接器适配等。
    对于长期使用客户,建议联系授权经销商获取技术支持及配件供应服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 检测灵敏度降低 | 检查安装方向是否正确,调整距离和角度。 |
    | 误触发 | 排查周围是否有强光源干扰。 |
    | 输出信号不稳定 | 检查电源电压是否稳定,增加滤波电路。 |

    7. 总结和推荐


    综上所述,OPB系列反射式光电传感器凭借其高精度、多功能性和广泛应用能力,成为工业自动化领域的理想选择。特别适合需要精准检测与控制的场景。强烈推荐在涉及精密检测任务的应用中优先选用此系列产品。
    评分:4.8/5星(满分5星)
    推荐指数:高度推荐。

    如有进一步需求或定制化咨询,请联系本地授权分销商或直接访问官方网站获取详细资料和支持服务。

OPB741参数

参数
颜色感应 -
感应距离 3.81mm
光源 -
最大工作供电电压 -
波长 890nm
响应时间 -
感应方式 Reflective
输出类型 Phototransistor
最小工作供电电压 -
长*宽*高 17.78mm*5.08mm*15.24mm
安装方式 PCB安装,通孔安装
零件状态 停产
包装方式 散装

OPB741厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB741数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB741 OPB741数据手册

OPB741封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 1.4416 ¥ 12.2536
250+ $ 1.3493 ¥ 11.4691
库存: 301
起订量: 75 增量: 1
交货地:
最小起订量为:75
合计: ¥ 919.02
