OPB990P55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V 导线安装,底座安装 18.48mm*6.35mm*15.63mm
供应商型号: 828-OPB990P55Z
供应商: Mouser
标准整包数: 1

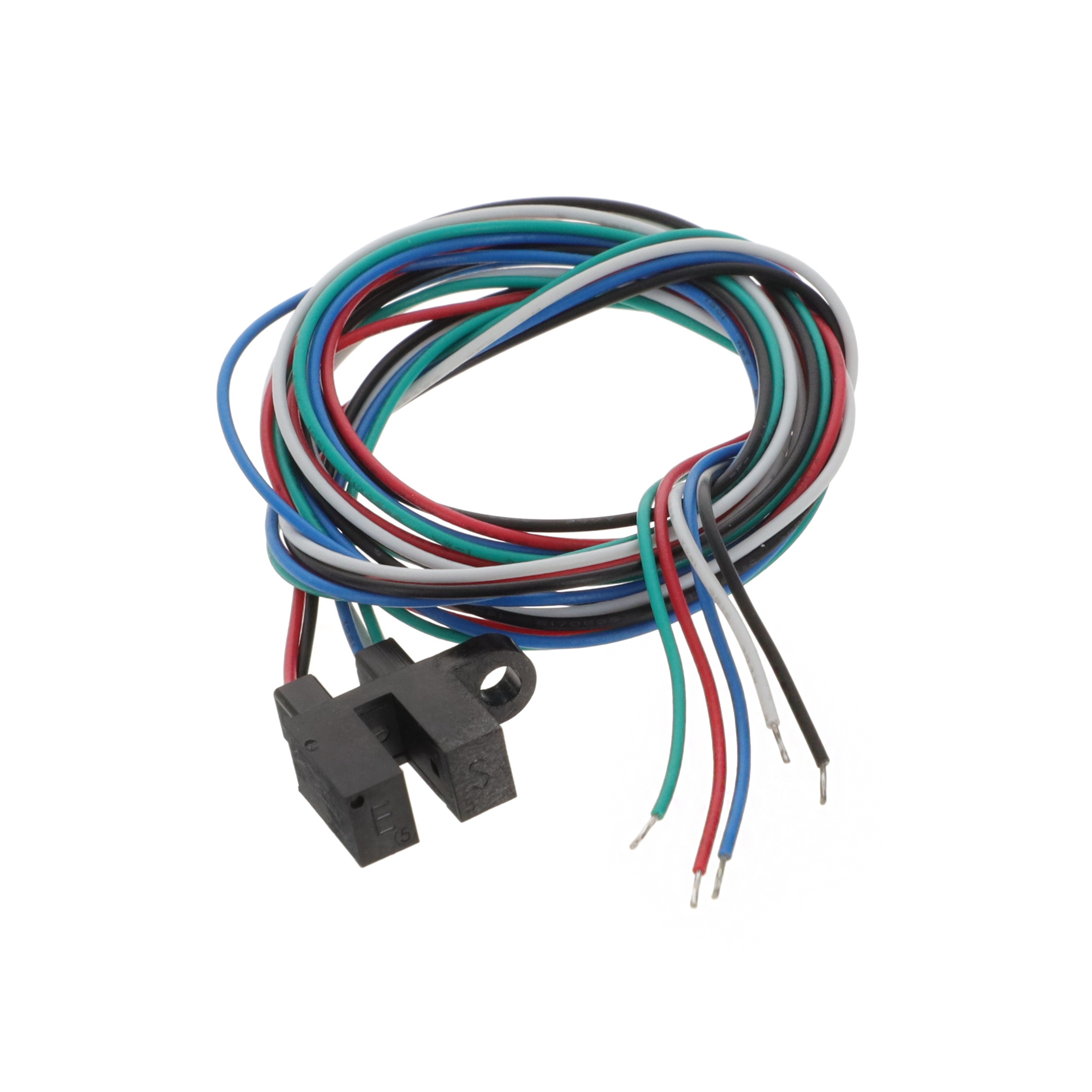

TT ELECTRONICS 光电传感器 OPB990P55Z

OPB990P55Z概述

    非接触式光电槽型开关——OPB960/970/980/990系列技术手册



    产品简介



    OPB960/970/980/990系列是非接触式的Photologic®槽型光电开关,专为设计工程师满足特定应用需求而提供灵活性。这些光电开关基于标准外壳,配备0.125英寸(3.18毫米)宽的槽口,用户可以根据需要指定输出逻辑状态、输出驱动电路、孔径宽度、孔径表面和安装片位置。此外,用户还可以选择线缆或PCB引脚接口,以提高电气接口的灵活性。设备主体采用不透明塑料制成,可以有效减少可见光和近红外外部光源的影响。孔径宽度的选择提供了不同的光学分辨率,适用于运动传感。


    技术参数



    - 输入二极管:正向电压(VF)1.70V,正向电流(IF)20mA时;反向电流(IR)100μA,反向电压(VR)2V时。
    - 传感器(S):工作直流电源电压(VCC)4.5-16V;供电电流(ICC)最大12mA;最高输出功率(VCC to Ground)18V;短路输出电流到地(IOS)最大30mA。
    - 逻辑输出:低电平输出电压(VOL)最小0.4V(4.5V时);高电平输出电压(VOH)最大(VCC - 2.1V)(4.5V至16V时)。
    - 传播延迟时间:低到高、高到低的最大传播延迟时间为5.0μs。
    - 存储温度范围:-40°C至+85°C;工作温度范围:-40°C至+70°C。


    产品特点和优势



    - 逻辑和输出驱动电路选项:可选缓冲器或逆变器的推拉式或开漏式驱动电路。
    - 孔径尺寸:可以选择盖住或打开的孔径。
    - 接口灵活性:可以使用线缆或PCB引脚。
    - 定制化服务:可以提供电气接口、电线和电缆的定制服务。
    - 应用广泛:适用于速度和方向指示、旋转编码器、机械开关替代、机械限位指示及打印机上的顶部位置、行程结束和初始位置检测等。


    应用案例和使用建议



    - 速度和方向指示:可用于机器人、传送带系统等,根据传感器检测到的速度变化来指示运行状态。
    - 旋转编码器:在自动化控制设备中,用于测量和报告精确的位置变化。
    - 机械开关替代:对于需要长期稳定性的场合,可以作为传统机械开关的替代品,避免磨损问题。
    - 机械限位指示:在机器人的运动控制中,用于检测并限制机械臂的极限位置。
    - 打印机中的应用:例如顶部位置、行程结束和初始位置检测。

    使用建议:
    - 在装配过程中,使用推荐的RMA助焊剂,并控制焊接温度不超过260°C。
    - 使用推荐的扭矩值固定设备,以防过紧导致塑料破裂。
    - 清洁时,使用甲醇或异丙醇作为清洁剂,避免使用氯化烃和酮类溶剂。


    兼容性和支持



    - 兼容性:直接兼容TTL、LSTTL和CMOS接口。
    - 支持:OPTEK提供现场代表和技术支持,对于电气、电线和电缆的定制需求,可以联系当地的代表或OPTEK公司获取更多帮助。


    常见问题与解决方案



    - Q: 设备无法正常工作怎么办?
    A: 检查供电电压是否在规定的范围内,确认连接是否正确。
    - Q: 如何防止焊接过程中的损坏?
    A: 严格按照手册中推荐的焊接时间和温度进行操作,避免过度加热。
    - Q: 如何确保设备不会受到外部光源干扰?
    A: 选择合适的孔径尺寸和保护盖,尽可能减少外部光线的影响。


    总结和推荐



    OPB960/970/980/990系列光电开关具有高度的灵活性和广泛的应用场景,能够满足各种复杂环境下的需求。其多样化的配置选项、优异的技术参数和广泛的兼容性使其在市场上具有很强的竞争优势。如果需要一个稳定可靠的非接触式光电槽型开关解决方案,强烈推荐选用这一系列的产品。

OPB990P55Z参数

参数
光源 -
感应距离 3.18mm
最小工作供电电压 4.75V
颜色感应 -
响应时间 70ns
感应方式 Through-Beam
输出类型 Buffer,Totem Pole
波长 890nm
最大工作供电电压 5.25V
长*宽*高 18.48mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB990P55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB990P55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB990P55Z OPB990P55Z数据手册

OPB990P55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9345 ¥ 58.5965
库存: 522
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.59
