OPB990L11Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm 可传导的 3.18mm 70ns Buffer,Totem Pole 底座安装 18.48mm*6.35mm*15.63mm
供应商型号: N-OPB990L11Z
供应商: 云汉优选
标准整包数: 1

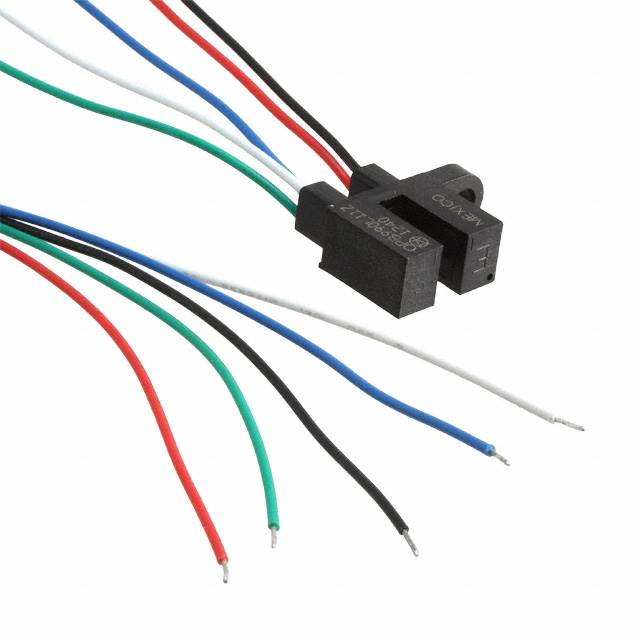

TT ELECTRONICS 光电传感器 OPB990L11Z

OPB990L11Z概述

    非接触式光电开关OPB960/970/980/990系列技术手册



    产品简介




    OPB960/970/980/990系列非接触式光电开关是设计工程师在特定应用场合下实现灵活选择的理想解决方案。这些光电开关以标准尺寸(0.125英寸,即3.18毫米宽的狭缝)为基础,用户可以选择输出逻辑状态、输出驱动电路、光圈宽度、光圈表面和安装脚的位置。此外,通过线缆或PCB引脚的选择,提供了广泛的电气接口灵活性。


    技术参数




    - 输入二极管:正向电压 VF - 1.70 V(IF = 20 mA, TA = 25°C)
    - 反向电流 IR - 100 µA(VR = 2.0 V, TA = 25°C)
    - 输出电源电压 VCC:4.5 - 16 V
    - 输入二极管最大功耗:100 mW(TA > 25°C时线性降额2.22 mW/°C)
    - 传感器电源电流 ICC:12 mA(VCC = 4.5V至16V)
    - 总最大短路输出电流 IOS:1秒内最大30 mA
    - 存储温度范围:-40°C至+85°C
    - 工作温度范围:-40°C至+70°C
    - 开漏极缓冲器低电平输出电压 VOL:0.4 V(VCC = 4.5V,IOL = 12.8 mA,IF = 0 mA)
    - 集电极开路型低电平输出电压 VOL:0.4 V(VCC = 4.5V,IOL = 12.8 mA,IF = 15 mA)
    - 上升时间 tR 和下降时间 tF:70 ns(VCC = 5.0V,IF峰值= 15 mA,TA = 25°C)


    产品特点和优势




    1. 多种配置选择:可以定制逻辑类型、输出驱动电路、光圈大小、光圈覆盖与否及安装方式。
    2. 高可靠性:使用不透明塑料外壳,减少对外部光源的敏感性,增强稳定性。
    3. 广泛的工作温度范围:适用于极端环境,保证在-40°C到+70°C之间的稳定工作。


    应用案例和使用建议




    - 速度和方向指示:适用于需要监测速度和方向的应用场合,如机械编码器和打印机控制。
    - 替代机械开关:可用于替换传统的机械开关,提供更长寿命和更高可靠性。
    - 自动滑动门和汽车尾门应用:用于检测滑动门的位置,确保安全运行。

    使用建议:对于需要高精度运动检测的应用,选择光圈较小的型号,同时保持良好的防尘保护。


    兼容性和支持




    - 兼容多种接口:支持直接的TTL、LSTTL和CMOS接口。
    - 技术支持:客户可联系本地代表或OPTEK获取进一步的支持和服务。


    常见问题与解决方案




    1. Q:如何连接设备?
    - A:遵循正确的线序:红色线为阳极,黑色线为阴极,白色线为Vcc,蓝色线为输出,绿色线为地。

    2. Q:如何处理焊接?
    - A:使用推荐的RMA焊剂,焊接温度不得超过260°C。

    3. Q:如何避免塑料部件损坏?
    - A:使用合适的紧固工具,并采用适当的锁紧化合物如ND Vibra-Tite® Formula 3。


    总结和推荐




    综上所述,OPB960/970/980/990系列非接触式光电开关具有多样化的配置选项、出色的性能指标和广泛的应用场景。它能够在各种恶劣环境下提供可靠的信号检测能力,尤其适合工业自动化和精密测量领域。因此,我们强烈推荐在相关应用中采用该系列产品。

OPB990L11Z参数

参数
感应方式 可传导的
波长 890nm
输出类型 Buffer,Totem Pole
最小工作供电电压 -
感应距离 3.18mm
颜色感应 -
光源 -
最大工作供电电压 -
响应时间 70ns
长*宽*高 18.48mm*6.35mm*15.63mm
安装方式 底座安装
零件状态 在售
包装方式 散装

OPB990L11Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB990L11Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB990L11Z OPB990L11Z数据手册

OPB990L11Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
