首页  >  产品百科  >  OPB870N11

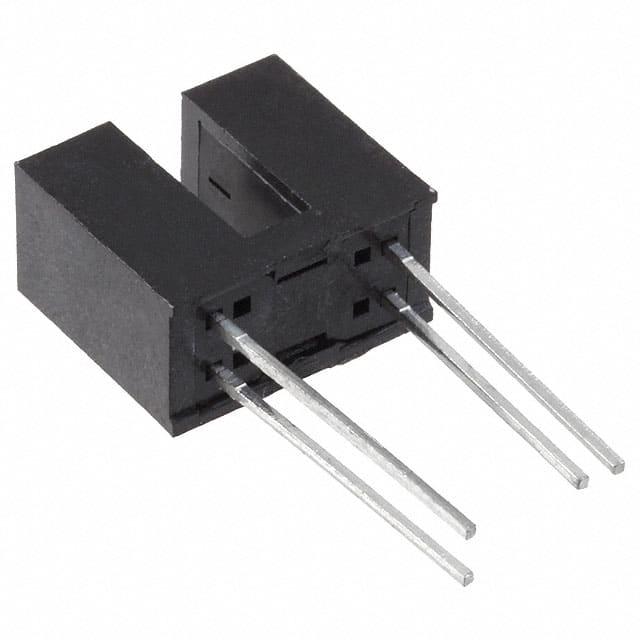

OPB870N11

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 5μs Phototransistor 导线安装,底座安装 12.32mm*6.35mm*10.8mm
供应商型号: N-OPB870N11
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB870N11

OPB870N11概述

    电子元器件技术手册:OPTEK光电传感器

    产品简介


    OPTEK光电传感器系列包括多个型号,如OPB355, OPB360, OPB370, OPB380等,它们属于滑槽式光学传感器,为用户提供了一种可定制的产品选择,同时保留标准产品的生产优势。这些光电传感器利用了标准化外壳(带有0.125英寸(3.18毫米)宽的滑槽),允许用户根据具体需求自定义输出逻辑状态、输出驱动电路、光圈宽度、光圈表面处理以及安装脚的位置。此外,还提供了导线或PCB引脚的选项,增加了电气接口的灵活性。
    这些光电传感器广泛应用于非接触物体检测、装配线自动化、机器自动化、设备安全等多个领域。通过采用不透明塑料作为外壳材料,这些光电传感器能有效降低对可见光和近红外外部光源的敏感度,从而提升在不同环境下的操作稳定性。此外,不同的光圈宽度选择提供了不同的光学分辨率,增强了运动检测能力。

    技术参数


    - 工作温度范围:-40°C 至 +85°C(存储温度范围取决于导线系列,参见产品手册)
    - 输入LED:
    - 前向直流电流:50 mA
    - 脉冲前向电流:1 A(1µs脉冲宽度,300 pps)
    - 反向直流电压:2 V
    - 功耗:75 mW
    - 输出光电晶体管/二极管:
    - 集电极-发射极击穿电压:30 V(针对OPB355,为60 V)
    - 发射极-集电极击穿电压:5 V
    - 集电极直流电流:30 mA
    - 功耗:100 mW

    产品特点和优势


    这些光电传感器具有如下特点和优势:
    - 宽泛的电气输出电流范围,适应多种应用需求。
    - 近红外(850-940nm)LED发射。
    - 光圈宽度选择提供了不同的光学分辨率,适用于各种运动检测场合。
    - 透镜盖和无盖设计分别提供防尘和抗外部光源干扰保护。

    应用案例和使用建议


    这些光电传感器可广泛应用于各种工业自动化和安全系统中。例如,在装配线自动化过程中,通过实时监控物品位置和运动状态,可以有效提高生产线的效率和精度。在设备安全方面,这些传感器能够检测到人体或其他物体的接近,防止潜在的安全事故。
    使用建议:对于需要高精度检测的应用场合,建议使用0.010英寸光圈宽度的型号,以获得更高的光学分辨率。对于长期运行的应用,则需要考虑定期检查和清洁传感器,确保其正常工作。由于这些光电传感器采用的是标准化设计,用户可以根据具体的应用需求轻松更换不同配置的型号。

    兼容性和支持


    OPTEK光电传感器与其他标准的电子元器件和设备具有良好的兼容性。用户可以通过当地的代表或直接联系OPTEK获取更多详细信息和技术支持。此外,所有产品均符合欧盟RoHS指令2002/95/EC标准。

    常见问题与解决方案


    - 问题1:传感器在某些环境下无法正常工作
    - 解决方案:检查传感器的工作温度是否超出限定范围,避免在高温或低温环境下长时间使用。
    - 问题2:传感器检测准确性降低
    - 解决方案:定期清洁传感器,去除表面灰尘和污垢,确保其光学性能不受影响。
    - 问题3:导线损坏
    - 解决方案:建议使用ND Industries的Vibra-Tite系列粘合剂进行固定,防止应力开裂。

    总结和推荐


    OPTEK光电传感器系列以其高度的灵活性和多样化的配置选项,在各类工业自动化和安全系统中表现出色。这些传感器不仅性能稳定可靠,还能通过简单更改配置满足特定的应用需求。因此,对于需要高性能、多功能光学检测解决方案的项目,我们强烈推荐选用OPTEK光电传感器系列。

OPB870N11参数

参数
光源 -
感应方式 Through-Beam
颜色感应 -
输出类型 Phototransistor
最小工作供电电压 -
响应时间 5μs
感应距离 3.18mm
最大工作供电电压 -
波长 890nm
长*宽*高 12.32mm*6.35mm*10.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB870N11厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB870N11数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB870N11 OPB870N11数据手册

OPB870N11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 2.0988 ¥ 17.8398
200+ $ 1.9673 ¥ 16.7221
库存: 500
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 981.18
