OPL551-OC

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm 4.5V 5.5V 2.34mm*4.45mm*5.72mm
供应商型号: N-OPL551-OC
供应商: 云汉优选
标准整包数: 1

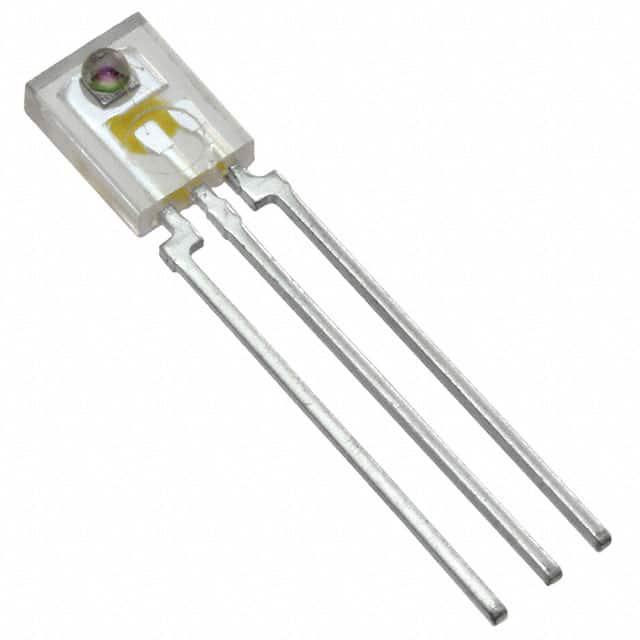

TT ELECTRONICS 光电传感器 OPL551-OC

OPL551-OC概述


    产品简介


    产品类型: OPL530, OPL531, OPL535, OPL536, OPL550, OPL551, OPL560, OPL561, OPL562, OPL563 系列光学传感器。这些传感器集成了光敏二极管、放大器、稳压器、施密特触发器及NPN输出晶体管,全部集成在单个硅芯片上。
    主要功能:
    - 检测反射光的非接触式反射物体传感器。
    - 用于生产线自动化和机械设备自动化。
    - 适用于机器安全及行程终点检测。
    - 可作为门传感器。

    技术参数


    性能参数:
    - 输出选项:高/低灵敏度(OPL560/561/562/563)。
    - 数据速率:高达250 kBaud(除了OPL560系列为200 kBaud)。
    - 电源电压范围:4.5 V至16 V。
    - 工作温度范围:-40°C至+85°C。
    - 高噪声免疫力:每种设备上的施密特触发器都提供强大的噪声防护。
    电气特性:
    - VCC供电电压范围:4.5 V至16 V。
    - 低输出电流:最大16 mA。
    - 高输出电流:最大1 mA。
    - 上升时间:典型值25 ns。
    - 下降时间:典型值25 ns。
    工作环境:
    - 存储温度范围:-40°C至+100°C。
    - 铅焊温度:最高260°C。

    产品特点和优势


    独特功能:
    - 集成的施密特触发器可提高抗噪声能力。
    - 不同的输出选项提供了多样化的应用选择。
    - 低功耗设计确保长时间稳定运行。
    - 机械和光谱匹配,便于与OP140和OP240系列LED配合使用。
    市场竞争力:
    - 适用于多种工业自动化场景。
    - 高可靠性,适用于恶劣环境。
    - 直接与TTL/LSTTL接口兼容,简化了电路设计。

    应用案例和使用建议


    应用场景:
    - 在非接触式反射物体传感器中使用,适用于检测目标物的存在或距离。
    - 用于装配线自动化,通过光电传感器实现位置检测和控制。
    - 机器安全系统,用于检测危险区域以防止事故。
    使用建议:
    - 确保供电电压在4.5 V至16 V之间,以获得最佳性能。
    - 在高噪声环境中使用时,选择高灵敏度型号(如OPL560/561/562/563)。
    - 使用外部透镜时,需注意确保透镜对准并牢固固定,避免影响光信号传输。

    兼容性和支持


    兼容性:
    - OPL530, OPL531, OPL550, OPL551, OPL560, OPL561, OPL562 和 OPL563 与OP140和OP240系列LED机械和光谱匹配。
    - 支持多种封装形式,满足不同需求。
    支持:
    - TT Electronics 提供详尽的技术文档和应用指南。
    - 客户服务团队可提供技术支持和故障排查帮助。

    常见问题与解决方案


    常见问题:
    - 供电电压不正确导致传感器无法正常工作。
    - 外部噪声干扰导致误触发。
    解决方案:
    - 确认供电电压在额定范围内(4.5 V至16 V),并检查是否有足够的旁路电容。
    - 增加滤波电路或使用屏蔽电缆减少噪声干扰。

    总结和推荐


    综合评估:
    - OPL530, OPL531, OPL535, OPL536, OPL550, OPL551, OPL560, OPL561, OPL562, OPL563 系列传感器凭借其集成化设计、高稳定性、宽电压适应范围和优异的抗噪声性能,在多种工业自动化应用场景中表现出色。
    - 这些传感器非常适合需要高精度和可靠性的场合,如工厂自动化、机器安全和门传感器等领域。
    推荐:
    - 强烈推荐使用这些传感器。它们是工业自动化应用中的理想选择,能够满足高标准的要求。

OPL551-OC参数

参数
最大工作供电电压 5.5V
颜色感应 -
波长 935nm
感应方式 -
光源 -
响应时间 -
输出类型 -
感应距离 -
最小工作供电电压 4.5V
长*宽*高 2.34mm*4.45mm*5.72mm
零件状态 在售
包装方式 散装

OPL551-OC厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPL551-OC数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPL551-OC OPL551-OC数据手册

OPL551-OC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
85+ $ 1.2508 ¥ 10.6318
500+ $ 1.1639 ¥ 9.8932
2000+ $ 1.1016 ¥ 9.3636
库存: 2450
起订量: 85 增量: 1
交货地:
最小起订量为:85
合计: ¥ 903.7
