OPB802W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 9.53mm Phototransistor 导线安装,底座安装 30.99mm*6.35mm*10.8mm
供应商型号: N-OPB802W55Z
供应商: 云汉优选
标准整包数: 1

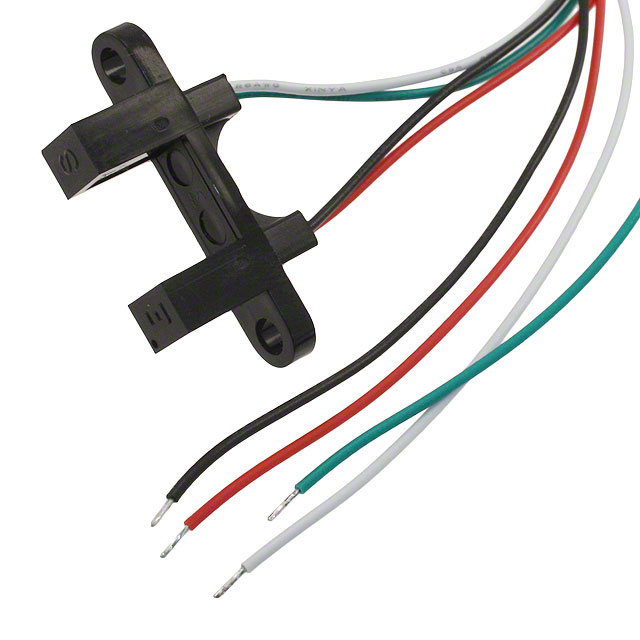

TT ELECTRONICS 光电传感器 OPB802W55Z

OPB802W55Z概述

    Wide Gap Slotted Optical Switch OPB800 (L and W Series)

    产品简介


    Wide Gap Slotted Optical Switch OPB800 是一种光电开关,通过宽槽设计提供高灵活性。该系列分为两种型号:OPB800L系列采用PC板安装方式,而OPB800W系列则适用于远程安装,配备24英寸(610毫米)长的26AWG电线连接。该产品具有多种配置选项,包括不同的光阑尺寸、最小光电流选择及不同材料的离散壳体(透明塑料或不透明塑料),可广泛应用于非接触式中断对象检测、生产线自动化、机械设备自动化、设备安全和安保等领域。

    技术参数


    - 存储和操作温度:
    - OPB800L系列:-40°C 至 +85°C
    - OPB800W系列:-40°C 至 +80°C
    - 输入二极管参数:
    - 正向直流电流:50 mA
    - 峰值正向电流(脉冲宽度1 µs,频率300 pps):3 A
    - 反向直流电压:2 V
    - 功率耗散:100 mW
    - 输出光电晶体管参数:
    - 集电极-发射极击穿电压:30 V
    - 发射极-集电极击穿电压:5 V
    - 集电极直流电流:30 mA
    - 功率耗散:100 mW
    - 电气特性:
    - 正向电压(IF=20 mA):最大值1.7 V
    - 反向电流(VR=2 V):最大值100 µA
    - 集电极-发射极饱和电压(参数A/B/C):0.4 V / 0.4 V / 0.6 V
    - 通态集电极电流(参数A/B/C):0.625 mA / 1.25 mA / 2.25 mA

    产品特点和优势


    OPB800系列具有以下独特功能和优势:
    - 灵活配置: 用户可以根据需求选择不同的光阑尺寸、最小光电流和材料,提供了高度定制化的选择。
    - 耐环境干扰: 采用不透光级注塑成型塑料,最大限度地减少了可见光和近红外环境光的影响。
    - 安装简便: 提供PC板安装或远程安装方式,适用范围广。

    应用案例和使用建议


    OPB800系列广泛应用于工业自动化和安全系统中。例如,在生产线自动化中,它可以用于检测物体的存在与否,保证生产过程的安全和连续性。使用建议包括:
    - 在选择光电晶体管的型号时,应根据具体的应用需求来决定参数A、B或C。
    - 在高温环境下使用时,应注意按比例降低功率消耗,以避免过热损坏。

    兼容性和支持


    OPB800系列与各种标准的PC板安装方式和远程安装布线兼容。TT Electronics提供了详尽的技术支持,包括在线文档和客户服务中心,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题1: 设备无法正常工作。
    - 解决方案: 检查供电电源是否符合要求,确认安装位置无外界光线干扰。
    - 问题2: 设备响应时间较长。
    - 解决方案: 调整光电晶体管的工作参数,确保其处于最佳工作状态。
    - 问题3: 设备温度过高。
    - 解决方案: 确认设备的工作环境温度不超过规定范围,并采取散热措施。

    总结和推荐


    总体来看,OPB800系列是一款高性能的宽槽光电开关,具有广泛的配置选项和良好的环境适应能力。其高灵活性和多样化应用场景使其在市场上具备较强的竞争力。我们强烈推荐该产品用于需要高精度非接触式传感的应用场合,如工业自动化和安全监控系统。

OPB802W55Z参数

参数
响应时间 -
波长 890nm
最小工作供电电压 -
最大工作供电电压 -
颜色感应 -
感应方式 Through-Beam
光源 -
感应距离 9.53mm
输出类型 Phototransistor
长*宽*高 30.99mm*6.35mm*10.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB802W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB802W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB802W55Z OPB802W55Z数据手册

OPB802W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.498 ¥ 29.733
80+ $ 3.3372 ¥ 28.3662
200+ $ 3.1212 ¥ 26.5302
库存: 477
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 1040.65
