首页  >  产品百科  >  OPL800

OPL800

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Push-Pull 4.5V 5.5V TO-206-AA 贴片安装 4.75mm*4.75mm*6.86mm
供应商型号: CEL-OPL800
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPL800

OPL800概述

    OPL800 系列光电子传感器技术手册

    产品简介

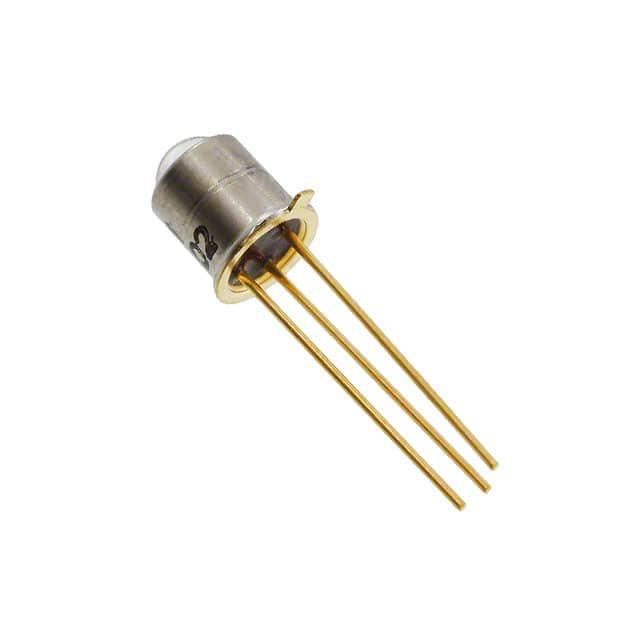

    OPL800 系列光电子传感器由光电二极管、线性放大器和施密特触发器集成在一个单硅芯片上(OPL820 和 OPL821 系列为单片集成电路)。OPL810、OPL811、OPL812 和 OPL813 系列还在光电芯片上增加了电压调节器。这些设备被安装在标准 TO-18 引脚头座上,并且用镜头密封在金属壳内。该系列产品广泛应用于非接触式反射物体传感器、生产线自动化、机器自动化、机器安全和行程终端检测等领域。

    技术参数


    - 供电电压: 4.5 V 至 16.0 V
    - 电流消耗: 最大 15 mA
    - 输出逻辑: TTL/LSTTL 兼容,可驱动最多 8 个 TTL 负载(OPL800、OPL801)或最多 10 个 TTL 负载(OPL810、OPL811、OPL812、OPL813、OPL820、OPL821)
    - 峰值辐射功率: OPL800、OPL801 为 50 μW/cm² 至 600 μW/cm²;OPL810、OPL811 为 5 μW/cm² 至 100 μW/cm²
    - 绝对最大温度范围: 工作温度 -55°C 至 +110°C,存储温度 -65°C 至 +150°C
    - 绝对最大功率耗散: 120 mW(OPL800、OPL801)、250 mW(OPL810、OPL811)、200 mW(OPL820)

    产品特点和优势


    OPL800 系列的特点包括高噪声免疫力、直接 TTL/LSTTL 接口、TO-18 密封封装,以及机械和光谱匹配到其他 Optek 设备。这些特性使得它们能够在各种工业环境中稳定运行,并提供可靠的数据传输性能。

    应用案例和使用建议


    这些传感器常用于自动化生产线和机器安全系统中,例如非接触式物体检测、门传感器和行程终端检测。建议在设计时考虑传感器的工作环境和负载能力,确保在实际应用中获得最佳性能。

    兼容性和支持


    该系列传感器与大多数标准 TTL 逻辑电路兼容。制造商提供了详细的技术支持和维护服务,以确保客户能够充分利用这些产品的功能和优势。

    常见问题与解决方案


    - 问题: 输出信号不稳定
    - 解决方案: 检查供电电压是否符合要求,确保 VCC 电压在 4.5 V 至 16.0 V 范围内,并检查是否有短路或接地不良的情况。
    - 问题: 传感器响应时间过长
    - 解决方案: 适当降低负载电阻,或选择具有更高数据率的型号(如 OPL810 或 OPL811)。

    总结和推荐


    OPL800 系列传感器因其高可靠性、出色的噪声免疫能力和广泛的兼容性,在工业自动化和传感应用中表现出色。推荐在需要高精度和稳定性检测的场合使用。通过遵循手册中的建议,可以最大化这些传感器的性能并确保长期可靠运行。

OPL800参数

参数
颜色感应 -
光源 -
响应时间 -
感应距离 -
最小工作供电电压 4.5V
波长 935nm
最大工作供电电压 5.5V
输出类型 Push-Pull
感应方式 -
长*宽*高 4.75mm*4.75mm*6.86mm
通用封装 TO-206-AA
安装方式 贴片安装
零件状态 在售
包装方式 散装

OPL800厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPL800数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPL800 OPL800数据手册

OPL800封装设计

查看详情并下载
Symbol
Footprint
3D Model
