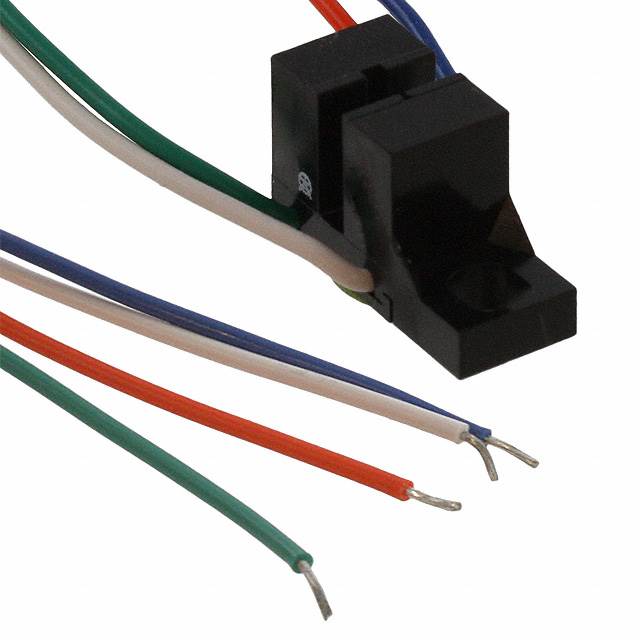

OPB821S10Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 2.03mm Phototransistor 导线安装,底座安装 15.24mm*6.35mm*8.89mm
供应商型号: 1139983
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB821S10Z

OPB821S10Z概述

    # Slotted Optical Switch - OPB820S, OPB821Z, OPB821SZ

    产品简介


    Slotted Optical Switch (槽式光开关)是由TT Electronics生产的光学传感器系列,包括型号OPB820S和OPB821Z。这些设备由一个红外发光二极管(LED)和一个NPN硅光电晶体管组成,安装在一个低成本的黑色塑料外壳内,用于非接触式的物体检测。每个设备在红外LED前面有一个宽0.040英寸(1.02毫米)的狭缝,通过检测物体穿过狭缝来实现光电晶体管的切换。产品广泛应用于工业自动化、装配线、机械设备安全等领域。

    技术参数


    电气特性
    - 输入二极管
    - 峰值正向电压:1.7 V (IF=20 mA)
    - 反向电流:100 μA (VR=2 V)

    - 输出光电晶体管
    - 集电极-发射极击穿电压:30 V (IC=100 mA)
    - 发射极-集电极击穿电压:5 V (IE=100 μA)
    - 集电极-发射极暗电流:100 nA (VCE=10 V, IF=0, IE=0)
    绝对最大额定值
    - 存储和工作温度:-40°C 至 +85°C
    - 引脚焊接温度:260°C (峰值1秒)
    - 输入二极管:
    - 连续正向电流:50 mA
    - 脉冲正向电流:1 A (1μs脉冲宽度,300pps)
    - 反向电压:2 V
    - 功耗:100 mW
    - 输出光电晶体管:
    - 集电极-发射极电压:30 V
    - 发射极-集电极电压:5 V
    - 功耗:100 mW
    尺寸
    - 狭缝宽度:0.080英寸(2.03毫米)
    - 深度:0.250英寸(8.89毫米)

    产品特点和优势


    - 非接触式切换:无需物理接触即可进行物体检测。
    - 高分辨率:提供四种标准狭缝尺寸,可实现高精度检测。
    - 低轮廓设计:适合空间受限的应用场合。
    - 安装方式选择:可选择PC板安装或引线安装。

    应用案例和使用建议


    应用案例
    - 非接触物体检测:可用于自动化生产线中的物料传输检测。
    - 机器安全:在危险区域确保人员和设备的安全。
    使用建议
    - 校准与调整:根据具体应用场景调整狭缝位置和大小,以获得最佳检测效果。
    - 安装建议:确保设备稳固安装,避免机械应力损坏。

    兼容性和支持


    兼容性
    - 设备的引脚间距为0.275英寸(6.96毫米),适合PC板焊接。
    - 引线长度为24英寸(609毫米)的26 AWG电线,适用于长距离连接。
    支持和维护
    - TT Electronics提供详尽的技术支持和售后服务,包括产品规格更新和故障排查指南。

    常见问题与解决方案


    常见问题及解决方案
    1. 设备无法正常工作
    - 检查电源电压:确保电源电压在设备的工作范围内。
    - 检查线路连接:确保所有线路连接正确无误。
    2. 信号不稳定
    - 调整狭缝位置:确保狭缝准确对准检测目标。
    - 环境光干扰:避免强光源直射到传感器上。
    3. 功耗过高
    - 降低工作频率:减少脉冲发生频率,降低功耗。

    总结和推荐


    总体而言,Slotted Optical Switch (槽式光开关)以其高精度、非接触式检测和多样化的安装方式,在自动化设备和机械安全系统中表现出色。其在不同环境下的稳定表现和广泛的兼容性使其成为许多应用的理想选择。强烈推荐此系列产品用于需要高精度、非接触式物体检测的场合。
    以上是对TT Electronics生产的Slotted Optical Switch (槽式光开关)的全面解析,涵盖其产品简介、技术参数、特点和优势、应用案例和使用建议、兼容性和支持以及常见问题与解决方案。

OPB821S10Z参数

参数
最小工作供电电压 -
输出类型 Phototransistor
感应方式 Through-Beam
感应距离 2.03mm
波长 890nm
光源 -
颜色感应 -
响应时间 -
最大工作供电电压 -
长*宽*高 15.24mm*6.35mm*8.89mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB821S10Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB821S10Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB821S10Z OPB821S10Z数据手册

OPB821S10Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
