OPB857Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.81mm Phototransistor 导线安装,底座安装 15.49mm*14.76mm*18.8mm
供应商型号: 828-OPB857Z
供应商: Mouser
标准整包数: 1

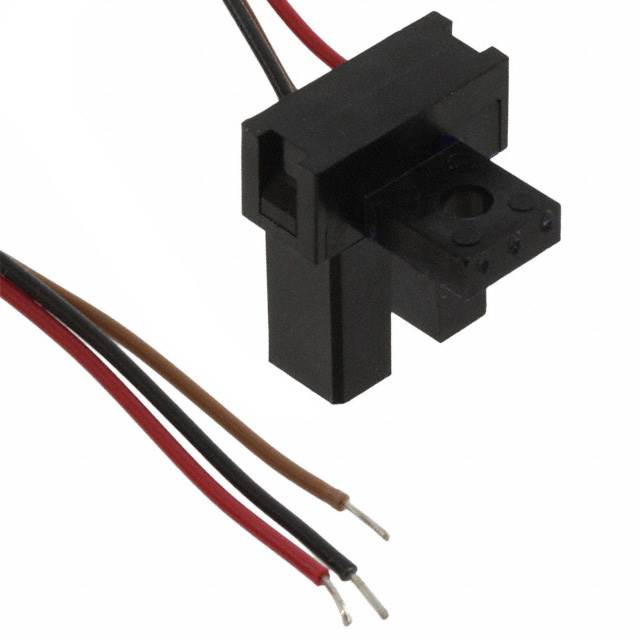

TT ELECTRONICS 光电传感器 OPB857Z

OPB857Z概述

    # 高质量文章:非接触式光电开关OPB857Z的技术手册

    产品简介


    OPB857Z是一款非接触式光学开关,采用NPN硅光晶体管和红外发光二极管(LED)结构,分别位于宽度为0.150英寸(3.8毫米)的槽两侧。该产品特别适用于需要高精度非接触式检测的应用场合。其典型应用包括非接触式物体检测、生产线自动化、机械设备自动化、设备安全及安保等领域。

    技术参数


    OPB857Z具有以下关键的技术规格和性能参数:
    - 输入二极管参数
    - 正向电压(VF):最大值为1.70伏(IF=20毫安)
    - 反向电流(IR):最大值为100微安(VR=2伏)
    - 输出光晶体管参数
    - 发射极-集电极击穿电压(V(BR)ECO):最大值为5.0伏(IE=100微安)
    - 集电极暗电流(ICEO):最大值为100纳安(VCE=10伏)
    - 饱和电压(VCE(SAT)):最大值为0.40伏(IC=1.50毫安)
    - 绝对最大额定值
    - 存储与操作温度范围:-40°C至+80°C
    - 输入二极管功率耗散:最大值为100毫瓦
    - 输出光晶体管功率耗散:最大值为100毫瓦

    产品特点和优势


    OPB857Z的独特功能使其在市场上具备显著的优势:
    - 经济性连接:配备三根线,便于电气连接。
    - 防水防尘:上部塑料体无光学开口,提供良好的防水防尘保护。
    - 高分辨率:内部窄狭光圈设计,确保了高运动分辨率。
    这些特性使得OPB857Z在各种自动化设备和安全系统中表现出色。

    应用案例和使用建议


    应用案例
    - 非接触式物体检测:在自动化生产线上用于监测物体位置。
    - 生产线自动化:监控设备状态,提高生产效率。
    - 机器安全:用于监控设备安全,避免意外事故。
    使用建议
    - 确保安装时使用合适的扭矩(0.45到0.68牛米),避免损坏螺钉或螺丝。
    - 清洁时,推荐使用甲醇或异丙醇,避免使用氯化烃类溶剂。

    兼容性和支持


    - OPB857Z与多种电气控制系统兼容,可以方便地集成到现有系统中。
    - TT Electronics提供全面的技术支持和维护服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题:安装过程中如何避免螺钉或螺丝受损?
    - 解决方法:使用正确的扭矩(0.45到0.68牛米)拧紧螺丝,确保不超载。

    - 问题:清洁时是否需要特殊注意?
    - 解决方法:使用甲醇或异丙醇清洁,避免使用含氯化烃类的溶剂,以防止损坏塑料部件。

    总结和推荐


    综上所述,OPB857Z是一款具有高精度、多功能性的非接触式光电开关,广泛应用于自动化设备和安全系统中。其独特的防水防尘设计和高运动分辨率使其在市场上具有很强的竞争力。强烈推荐给那些需要高精度非接触式检测应用的用户。
    本文详细介绍了OPB857Z的技术参数、特点、应用案例及其优势,希望对您选择和使用该产品有所帮助。

OPB857Z参数

参数
波长 890nm
光源 -
颜色感应 -
输出类型 Phototransistor
最小工作供电电压 -
感应方式 Through-Beam
最大工作供电电压 -
响应时间 -
感应距离 3.81mm
长*宽*高 15.49mm*14.76mm*18.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB857Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB857Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB857Z OPB857Z数据手册

OPB857Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
