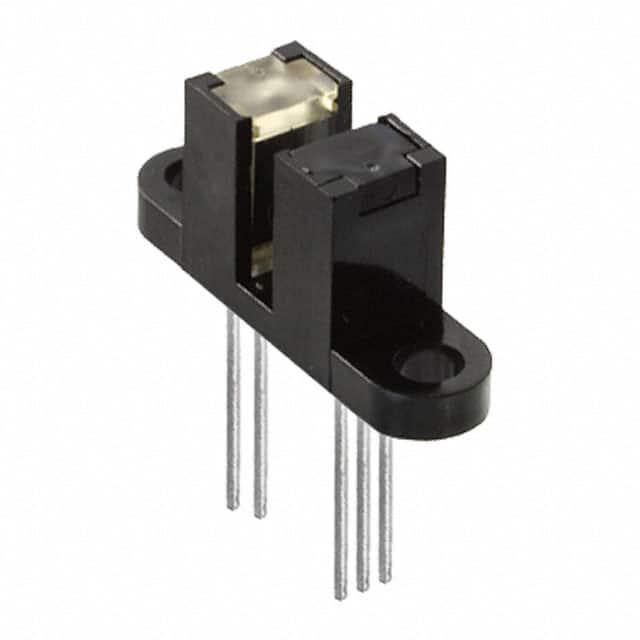

OPB461T11

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 50ns Buffer,Open Collector 4.5V 16V PCB安装,通孔安装 24.89mm*6.6mm*11.05mm
供应商型号: 1678598
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB461T11

OPB461T11概述

    OPB460/470/480/490 系列光电逻辑集成开关技术手册

    1. 产品简介


    OPB460/470/480/490系列是来自OPTEK的Photologic®光电集成电路开关产品线。这一系列产品专为设计工程师提供了高度的灵活性。该系列产品提供多种封装形式和配置选项,可以满足不同的应用需求。这些开关基于标准外壳设计,具有0.125英寸(3.18毫米)宽的槽口,用户可以根据需要指定不同的输入输出类型、外壳材料、光栅宽度以及安装方式。根据用户的不同需求,这些开关被划分为多个子系列,每个子系列都有不同的配置和特点。

    2. 技术参数


    - 工作电压范围: 4.5 V 至 16.0 V
    - 电气特性:
    - 供电电流: 低电平供电电流(10k 拉上),高电平供电电流(10k 拉上)
    - 输出电压: 低电平输出电压(10k 拉上),高电平输出电压(10k 拉上)
    - 输出电流: 高电平输出电流(10k 拉上)
    - 存储及操作温度范围: -40°C 至 +85°C
    - 电源电压: 最大18 V
    - 正向电流: 40 mA
    - 逆向电压: 2 V
    - 反向电流: 100 μA
    - LED正向阈值电流: 10 mA

    3. 产品特点和优势


    - 灵活多样的配置选项: 用户可以选择不同类型的TTL输出、特定的外壳材料、不同的光栅宽度以及各种安装配置。
    - 广泛应用: 这些光电开关广泛应用于机械开关替代、速度指示(转速计)、机械限位指示等领域。
    - 低功耗和高可靠性: OPB460/470/480/490 系列产品拥有出色的性能和低功耗特性,能够在严苛环境下稳定运行。
    - 兼容性强: 产品符合 TTI/LSTTL 兼容性标准,能够驱动高达10个TTL负载。

    4. 应用案例和使用建议


    - 机械开关替代: 可以用于代替传统的机械开关,实现更可靠的无接触开关操作。
    - 速度指示: 在速度传感器的应用中,例如转速计,可以通过光电开关精确地测量物体的旋转速度。
    - 机械限位指示: 在需要限制机械运动位置的应用中,如机器人关节的位置控制,这些光电开关可以提供精准的位置反馈。
    - 边沿检测: 对于需要快速响应和高精度的应用,如精密仪器的监测,OPB460/470/480/490 系列光电开关可以提供出色的边沿检测能力。

    使用建议:
    - 优化电路设计: 根据具体应用的需求选择合适的输出类型(如缓冲或开路集电极)以确保最佳性能。
    - 关注环境因素: 考虑到这些开关的工作温度范围较广,确保在安装时避免极端温差的影响。
    - 适当布线: 采用高质量的电线和连接器,减少信号干扰和增加系统的稳定性。

    5. 兼容性和支持


    - 兼容性: OPB460/470/480/490 系列产品兼容 TTI/LSTTL 标准,可以与现有的数字系统无缝对接。
    - 客户支持: OPTEK 提供全面的技术支持和售后服务,用户可以通过联系当地代表或直接联系OPTEK工厂获取更多详细信息和技术指导。

    6. 常见问题与解决方案


    - 问题1: 开关在某些情况下无法正常工作。
    - 解决方案: 确认输入电压是否在额定范围内,并检查是否有外部干扰导致信号异常。
    - 问题2: 输出信号不稳定。
    - 解决方案: 检查电路接地是否良好,确认输出电路没有过多的杂散电容影响。
    - 问题3: 温度变化对性能有影响。
    - 解决方案: 在高温环境中使用时,注意降低输入电流以防止过热,并确保散热良好。

    7. 总结和推荐


    OPB460/470/480/490 系列光电逻辑集成开关以其多样化的产品配置、优异的性能和广泛的适用性,在电子元器件市场上具备显著的竞争优势。这些开关特别适合在需要高度可靠性和灵活性的应用场合中使用。无论是作为机械开关的替代品还是作为精密仪器的边缘检测装置,OPB460/470/480/490 系列光电开关都能提供卓越的性能和灵活性。总体来说,我们强烈推荐这些光电开关产品,特别是对于那些需要高度可靠和精确控制的应用。

OPB461T11参数

参数
输出类型 Buffer,Open Collector
感应方式 Through-Beam
最大工作供电电压 16V
光源 -
响应时间 50ns
最小工作供电电压 4.5V
颜色感应 -
波长 890nm
感应距离 3.18mm
长*宽*高 24.89mm*6.6mm*11.05mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB461T11厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB461T11数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB461T11 OPB461T11数据手册

OPB461T11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.746
10+ ¥ 31.4361
25+ ¥ 29.3404
50+ ¥ 28.8165
100+ ¥ 28.2925
500+ ¥ 28.2925
库存: 421
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.74
