OPB980L51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V 导线安装,底座安装 18.48mm*6.35mm*15.63mm
供应商型号: 828-OPB980L51Z
供应商: Mouser
标准整包数: 1

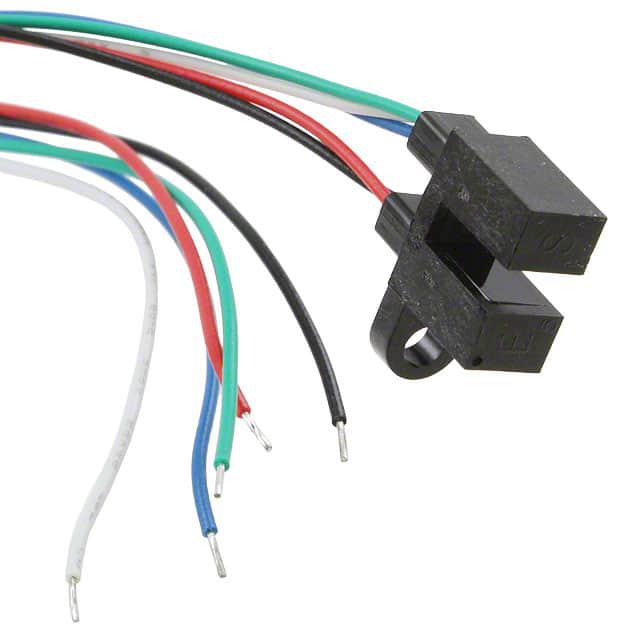

TT ELECTRONICS 光电传感器 OPB980L51Z

OPB980L51Z概述

    # OPB960/970/980/990系列非接触式光电槽位开关

    产品简介


    基本信息
    OPB960/970/980/990系列是非接触式光电槽位开关(Photologic®),能够灵活满足设计工程师的应用需求。它们以标准外壳为基础,槽宽为0.125英寸(3.18毫米)。此系列产品提供多种输出逻辑状态、输出驱动电路、光束宽度、光束表面和安装位置选择,使用户能够根据具体要求进行定制。
    主要功能与应用
    - 逻辑选择与驱动电路:可以选择不同的逻辑和驱动电路,包括缓冲器、反相器、推挽输出和开漏输出。
    - 覆盖/开放选择:可选盖子覆盖或开放设计,便于调整光学分辨率和防尘效果。
    - 电气接口:支持线缆或PCB接头,提高灵活性。
    - 定制服务:提供电线、电缆和电气方面的定制服务。
    - 应用领域:旋转编码器、机械开关替换、机械极限指示、打印机(顶部、行程结束、原点)等。


    技术参数


    | 参数 | 规格 |

    | 槽宽 | 0.125英寸(3.18毫米) |
    | 工作电压范围 | 4.5至18伏 |
    | 输入二极管最大功率耗散 | 100毫瓦 |
    | 输出最大电流 | 30毫安 |
    | 工作温度范围 | -40°C至+70°C |
    | 存储温度范围 | -40°C至+85°C |

    产品特点和优势


    - 多样化的选项:可以根据特定应用需求选择不同的逻辑状态、驱动电路、光束宽度、光束表面和安装位置。
    - 高灵敏度:采用不透明塑料外壳,降低对外部可见光和近红外光的敏感度,保证稳定操作。
    - 定制服务:可根据用户需求提供电线、电缆和电气等方面的定制服务。
    - 高速运行:最高频率可达100kHz,适用于多种工业和商业应用场景。


    应用案例和使用建议


    应用案例
    - 旋转编码器:在需要检测物体速度和方向的应用中表现优异。
    - 机械开关替换:可以在自动化设备中替代传统机械开关,提高耐用性和准确性。
    - 打印机应用:用于检测打印过程中特定位置的状态,如顶纸、行程终点和原点检测。
    使用建议
    - 在组装时确保遵循制造商提供的指南,以避免潜在的损害。
    - 调整光束宽度时,考虑应用的具体需求,例如,在防尘要求高的场合,使用覆盖设计。

    兼容性和支持


    - 兼容性:与大多数标准电线和PCB接口兼容。
    - 支持与维护:可通过联系当地代表或OPTEK获取进一步支持和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接收信号不稳定 | 确保正确设置光束宽度和外部光源的影响最小化。 |
    | 设备运行温度超出规定范围 | 将设备放置在符合规定的环境中,避免过热。 |
    | 输出信号与预期不符 | 检查连接和配置,确保所有参数设置正确。 |

    总结和推荐


    OPB960/970/980/990系列光电槽位开关是一款功能强大且高度可定制的产品,能够满足各种复杂的应用需求。它的多样化选择、高灵敏度和广泛的适用性使其在市场上具备很强的竞争优势。因此,强烈推荐给需要精确检测和控制应用的工程师和技术人员。
    综上所述,此系列产品在功能、可靠性、兼容性方面表现出色,是众多应用的理想选择。

OPB980L51Z参数

参数
最大工作供电电压 5.25V
颜色感应 -
感应方式 Through-Beam
波长 890nm
响应时间 70ns
光源 -
最小工作供电电压 4.75V
感应距离 3.18mm
输出类型 Buffer,Totem Pole
长*宽*高 18.48mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB980L51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB980L51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB980L51Z OPB980L51Z数据手册

OPB980L51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
