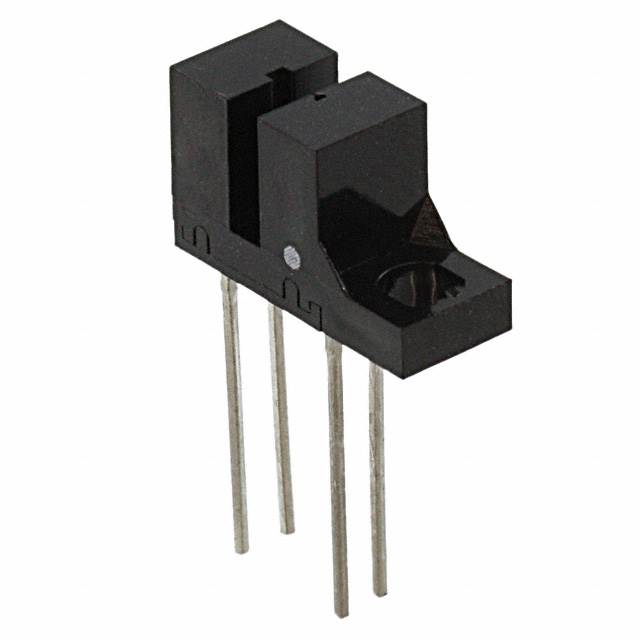

OPB820S10

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 2.03mm Phototransistor PCB安装,通孔安装 15.24mm*6.35mm*8.89mm
供应商型号: N-OPB820S10
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB820S10

OPB820S10概述

    Slotted Optical Switch:OPB820, OPB821Z, OPB821SZ 技术手册解析

    产品简介


    Slotted Optical Switch 是一种红外光耦合开关,通过红外发光二极管 (LED) 和 NPN 硅光敏晶体管组成的组合实现非接触式传感功能。OPB820 和 OPB821Z 是该系列的核心型号,采用低成塑料封装设计,具有窄槽宽度 (0.080 英寸) 和深度 (0.250 英寸) 的特殊结构,适合用于高分辨率的物体检测。该产品广泛应用于自动化生产线、机器安全系统以及设备监控等领域。

    技术参数


    以下是该系列产品的主要技术参数:
    | 参数名称 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 | 测试条件 |
    |
    | LED 峰值波长 | - | 890 | - | nm
    | 反向电压 | - | - | 2 | V
    | 前向电流 (IF) | - | 20 | - | mA
    | 响应电流 (IC(ON)) | 500 | - | - | µA | VCE = 5V, IF = 20mA |
    | 暗电流 (ICEO) | - | - | 100 | nA | VCE = 10V, IF = 0mA, IE = 0mA |
    | 开关响应时间 | - | 500 | - | µs
    环境参数
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    电气特性
    - 输入:LED 驱动电压可达 1.7V,反向电流小于 100 µA。
    - 输出:饱和电压小于 0.4V,在标准电流条件下典型输出为 500 µA。

    产品特点和优势


    1. 非接触式设计:实现物体的无接触传感,避免机械磨损和污染。
    2. 高分辨率:通过四种不同宽度的槽口设计,提供精确的检测能力。
    3. 多样化安装选择:包括 PCB 板焊接安装 (OPB820) 和带状电缆线 (OPB821Z),适应不同的安装需求。
    4. 耐用性:符合工业级要求,可承受恶劣的工作环境。

    应用案例和使用建议


    应用案例:
    - 装配线自动化:实时监测生产线上的物体移动。
    - 设备安全监控:例如在机器人手臂路径中实现物体感应。
    - 机械设备状态监控:用于检测机械设备运行状态变化。
    使用建议:
    - 在安装时,尽量减少周围强光干扰,确保传感器准确检测。
    - 使用合适的清洁剂清洁塑料外壳,避免因溶剂影响导致损坏。

    兼容性和支持


    - 兼容性:可与其他标准电气接口设备连接,如 PLC、传感器模块等。
    - 技术支持:由 TT Electronics 提供全面的技术支持,包括产品选型指导及售后维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号不稳定 | 检查电源电压是否符合要求,调整滤波电路。 |
    | 感应距离过短 | 确认安装位置是否符合说明书建议,调整检测槽位置。 |
    | 设备无法正常工作 | 核对接线是否正确,确认输入电流是否满足要求。 |

    总结和推荐


    总体而言,Slotted Optical Switch 的 OPB820、OPB821Z 和 OPB821SZ 系列以其高精度、多样化的应用场景以及可靠的性能表现成为工业自动化领域的优选解决方案。如果您需要一款适用于多种工业环境的光学开关,这款产品是值得推荐的选择。同时,配套完善的售后服务和技术支持,进一步提升了产品的市场竞争力。

OPB820S10参数

参数
波长 890nm
最大工作供电电压 -
最小工作供电电压 -
输出类型 Phototransistor
感应方式 Through-Beam
感应距离 2.03mm
颜色感应 -
光源 -
响应时间 -
长*宽*高 15.24mm*6.35mm*8.89mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB820S10厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB820S10数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB820S10 OPB820S10数据手册

OPB820S10封装设计

查看详情并下载
Symbol
Footprint
3D Model
