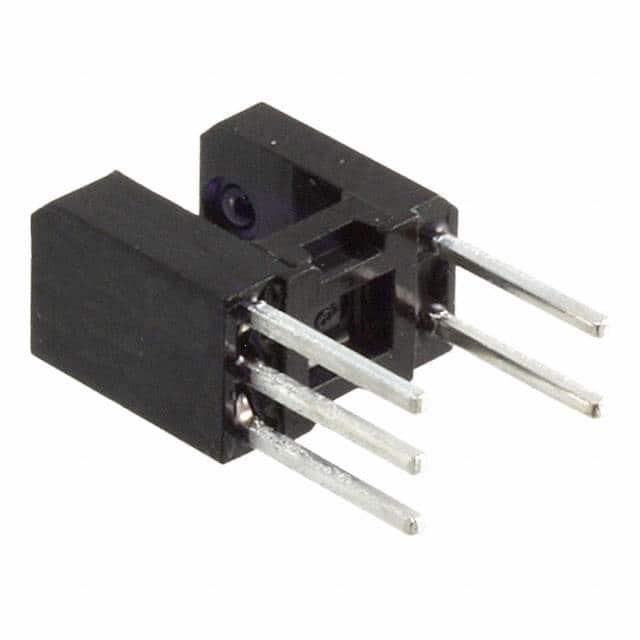

OPB615

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.81mm 30ns Buffer,Pull Up 4.5V 16V PCB安装,通孔安装 8.89mm*5.33mm*8.38mm
供应商型号: 828-OPB615
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB615

OPB615概述


    产品简介


    本电子元器件为光电开关(Photologic®),型号涵盖OPB615至OPB668T等多个系列。这些光电开关具有多种配置,适用于不同的传感器应用。其主要功能是通过检测物体的存在与否来触发信号变化。光电开关广泛应用于自动控制、工业自动化、机器人技术、智能家居系统等领域,如生产线上的物体检测、包装机械的物料监测、安全门的防夹检测等。

    技术参数


    - 尺寸规格:
    - 宽度:0.150" / 0.240"(不同型号有所差异)
    - 槽宽:0.100"(最小值)/ 0.275"(不同型号有所差异)

    - 工作温度范围:
    - 存储及操作温度范围:-40°C 至 +100°C
    - 电气特性:
    - 正向直流电流:50 mA
    - 峰值正向电流(脉宽1 μs,频率300 pps):3 A
    - 反向直流电压:3 V
    - 功耗:100 mW
    - 供电电压:18 V
    - 输出短路时间:1秒
    - 低电平输出电流:16 mA
    - 正向电压降(IF=10 mA时):1.6 V
    - 反向电流(VR=3 V时):100 μA
    - 封装类型:
    - 焊接引脚长度:0.100"(最小值)/ 0.275"(不同型号有所差异)

    产品特点和优势


    光电开关具备高灵敏度、稳定可靠的特点,能够准确检测到微小的变化。这些光电开关还具有广泛的供电电压范围(4.5V至18V),能够在各种工作环境中保持稳定的性能。此外,它们的设计考虑到了散热需求,确保了长时间的工作稳定性。最重要的是,这些光电开关具有较低的功耗,延长了电池寿命并减少了能量消耗,适合节能要求较高的应用场合。

    应用案例和使用建议


    光电开关在多个行业中有广泛应用。例如,在包装机械中,光电开关可以用来检测物料的位置,以确保包装机能够精确地进行包装动作。在安全系统中,光电开关可以用作防夹装置,检测是否有异物被夹在安全门之间。在物流分拣系统中,光电开关可以用来识别物品的形状和大小,以进行正确的分拣操作。
    使用建议:
    1. 安装位置选择:在安装光电开关时,需要确保光线可以直接照射到光电开关的光敏区域。避免强光直射或周围环境产生较强的反射光,以免误触发。
    2. 电源管理:由于光电开关有不同的供电电压范围,应根据具体应用选择合适的供电电压。同时要注意不要超过最大供电电压,以防止损坏器件。
    3. 信号线连接:在连接信号线时,确保信号线与其他电气设备的干扰隔离,避免信号受到干扰。可以考虑使用屏蔽线缆以提高抗干扰能力。

    兼容性和支持


    这些光电开关与其他标准电气元件兼容,可直接替换同类产品,无需更改电路设计。厂商提供了详尽的技术文档和支持服务,包括安装指南、使用手册以及故障排除文档。同时,用户还可以联系厂商的技术支持团队,获取更多专业的帮助和指导。

    常见问题与解决方案


    - 问题一:光电开关频繁误触发。
    - 解决方案:检查安装位置是否有强烈的光线直射,尝试调整光电开关的角度或者增加遮挡物以减少外部光线的影响。

    - 问题二:输出信号不稳定。
    - 解决方案:检查供电电压是否在正常范围内,确认所有连接线接触良好且无破损。如果仍有问题,可以尝试更换光电开关。

    - 问题三:光电开关工作温度超出规定范围。
    - 解决方案:将光电开关移至一个温度适宜的工作环境,或采用冷却措施来降低工作温度,以确保其正常工作。

    总结和推荐


    光电开关(Photologic®)是一款高性能、高可靠性、广泛应用于各类传感器领域的电子元器件。它具有高灵敏度、稳定可靠的特点,并且在多种工作环境下都能保持良好的性能。因此,无论是工业自动化、智能家居还是其他相关领域,都可以放心选用这款光电开关。对于需要精确检测和高效控制的应用场景,推荐使用此款光电开关。

OPB615参数

参数
波长 890nm
输出类型 Buffer,Pull Up
光源 -
最小工作供电电压 4.5V
响应时间 30ns
最大工作供电电压 16V
感应方式 Through-Beam
感应距离 3.81mm
颜色感应 -
长*宽*高 8.89mm*5.33mm*8.38mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB615厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB615数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB615 OPB615数据手册

OPB615封装设计

查看详情并下载
Symbol
Footprint
3D Model
