首页  >  产品百科  >  OPB960N55

OPB960N55

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V PCB安装,通孔安装 12.32mm*6.35mm*10.8mm
供应商型号: N-OPB960N55
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB960N55

OPB960N55概述

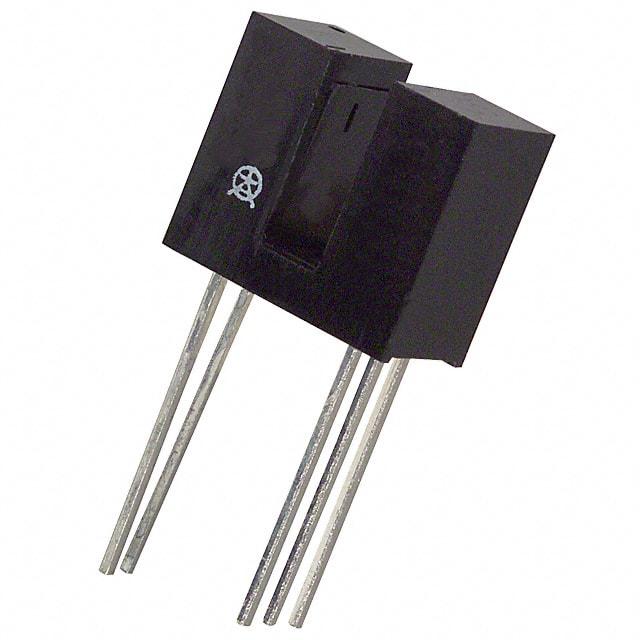

    Photologic® Slotted Optical Switch: Comprehensive Overview



    产品简介



    Photologic® Slotted Optical Switch系列(OPB960、OPB970、OPB980、OPB990)是TT Electronics推出的一款非接触式光电开关,旨在满足各种设计需求。该系列产品采用标准外壳,配备0.125英寸(3.18毫米)宽槽口,可选择输出逻辑状态、驱动电路类型、光圈宽度、光圈表面及安装脚位置,具备高度的灵活性和适应性。

    主要功能

    1. 非接触式操作:减少物理磨损,提高可靠性和耐用性。
    2. 多种逻辑和输出选项:支持缓冲和反相、托姆极输出和开路集电极输出等多种配置。
    3. 多种接口选择:支持直接TTL、LSTTL、CMOS接口。
    4. 光圈尺寸和覆盖范围选择:便于针对不同的应用场景进行优化。

    应用领域

    - 速度和方向指示:用于测量和指示速度和方向。
    - 旋转编码器:广泛应用于电机控制和自动化设备。
    - 机械开关替代品:适用于需要高可靠性的开关应用。
    - 打印机中的顶行、行程结束和起始位置检测:确保设备正确运行。
    - 汽车和电梯门滑动应用:提高安全性。


    技术参数



    以下是一些关键的技术规格和性能参数:

    | 参数 | 值 |
    |------------------|------------------|
    | 存储温度范围 | -40°C 到 +85°C |
    | 工作温度范围 | -40°C 到 +70°C |
    | 输入二极管正向电压 | 1.70 V |
    | 输入二极管最大电流 | 40 mA |
    | 输出高电平电压 | VCC - 2.1 V |
    | 输出低电平电压 | 0.4 V |
    | 高电平输出电流 | 100 μA |
    | 开路集电极输出 | 最大35 V |
    | 峰值电流 | 15 mA |
    | 上升时间/下降时间 | 70 ns |
    | 传播延迟时间 | 5.0 μs |


    产品特点和优势



    - 灵活的逻辑和输出选择:用户可以根据具体需求选择合适的逻辑和输出驱动电路,满足不同应用场景的需求。
    - 多样化的光圈和封装选择:提供多种光圈宽度和覆盖范围,以及不同的引脚选项,提高产品的通用性和适应性。
    - 直接TTL接口:简化与数字系统之间的连接,提高系统的兼容性和可靠性。
    - 高质量的材料:采用不透明塑料外壳,有效减少对可见光和近红外光的影响,提高操作稳定性。


    应用案例和使用建议



    - 旋转编码器:利用其高速度和高精度的特性,可以准确检测和记录电机的转动速度和方向。
    - 机械开关替代品:由于具有高可靠性和耐久性,适用于需要长期稳定工作的场合。
    - 汽车滑动门:采用开路集电极输出,提高电路的可靠性,并且便于与车辆控制系统集成。

    使用建议:
    - 确保供电电压在4.5V到16V范围内,以获得最佳性能。
    - 考虑外部光源对传感器的影响,特别是在环境光照较强的场合,可以考虑选择带有遮挡的光圈。
    - 在安装时注意机械固定,避免过度扭曲和应力裂纹。


    兼容性和支持



    该产品与其他标准电子元器件具有良好的兼容性,可方便地与TTL、LSTTL、CMOS等接口系统连接。TT Electronics提供了详细的技术支持和售后服务,包括定制电气、线缆服务等,用户可通过当地代表或OPTEK获取更多信息。


    常见问题与解决方案



    1. 问题:传感器输出不稳定,如何解决?
    - 解决方法:检查供电电压是否在额定范围内,确认光圈位置是否正确,并排除外部干扰。

    2. 问题:安装过程中发现塑封材料受损,如何处理?
    - 解决方法:建议使用ND Industries的“ND Vibra-Tite®Formula 3”螺纹锁紧剂,避免塑封材料因应力而开裂。

    3. 问题:传感器在高温环境下无法正常工作,如何解决?
    - 解决方法:确保工作温度不超过70°C,并适当降低供电电压,避免过热。


    总结和推荐



    Photologic® Slotted Optical Switch系列(OPB960、OPB970、OPB980、OPB990)凭借其多样化的设计选项、出色的电气特性和高可靠性,在各种应用场合中表现出色。无论是用于工业自动化还是消费电子,该系列产品都是一款值得信赖的选择。

    我们强烈推荐Photologic® Slotted Optical Switch系列产品,无论是在需要高精度、高可靠性的场合,还是在追求成本效益的项目中,它都能为用户提供卓越的性能和稳定的操作。

OPB960N55参数

参数
输出类型 Buffer,Totem Pole
波长 890nm
颜色感应 -
最大工作供电电压 5.25V
感应方式 Through-Beam
最小工作供电电压 4.75V
响应时间 70ns
光源 -
感应距离 3.18mm
长*宽*高 12.32mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB960N55厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB960N55数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB960N55 OPB960N55数据手册

OPB960N55封装设计

查看详情并下载
Symbol
Footprint
3D Model
