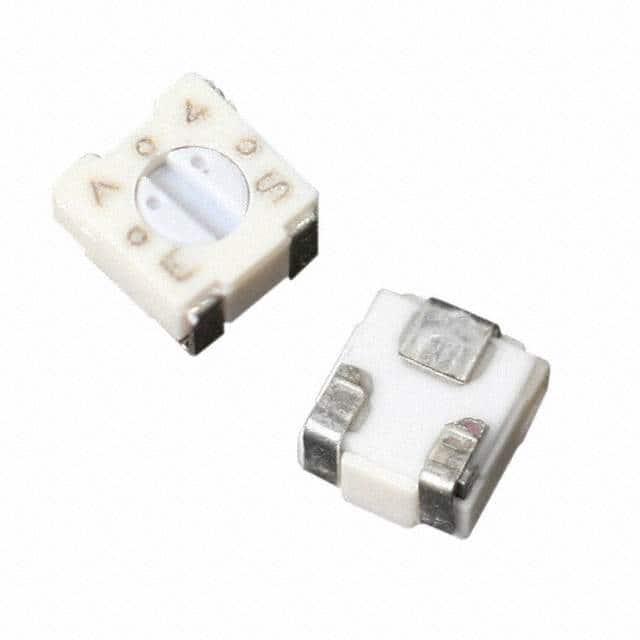

22AR2KLFTR

厂牌: TT ELECTRONICS
产品描述: 2KΩ ±20% 125mW ±100ppm/℃ 200V 1413 贴片安装 2.21mm(高度)
供应商型号: TS-22AR2KLFTR
供应商: 海外现货
标准整包数: 1000
TT ELECTRONICS 电位器及其他可变电阻器 22AR2KLFTR

22AR2KLFTR概述

    Single Turn Trimmer Model 22 技术手册

    1. 产品简介


    单圈调节器 Model 22 是一款由 TT Electronics plc 生产的精密电子元器件。该产品主要用于电路板上的表面安装,以实现电阻值的精确调节。由于其独特的设计,Model 22 在多个应用领域都有着广泛的应用,包括但不限于工业控制、消费电子和通信设备等。

    2. 技术参数


    - 尺寸: 3 mm × 3 mm 的方形外形
    - 封装方式: 表面贴装(SMD)
    - 材料: 陶瓷金属(Cermet)材料
    - 转数: 单圈调节
    - 包装方式: 管装和盘装
    - 标准电阻值: 1 kΩ 到 2 MΩ
    - 电气特性: 支持高达 200 kΩ 的标准电阻值

    3. 产品特点和优势


    - 紧凑设计: 3 mm × 3 mm 的小体积使得 Model 22 非常适合空间受限的应用场合。
    - 耐久性: 采用 Cermet 材料,具备优异的耐磨性和稳定性。
    - 调节方便: 单圈调节使得用户可以在不拆卸设备的情况下进行精确调整。
    - 高性能: 具有较高的精度和低温度系数,确保了良好的电气性能。

    4. 应用案例和使用建议


    - 工业控制: 适用于需要精细调节的工业自动化控制系统。
    - 消费电子: 可用于各种消费电子产品中,如电视、音响系统等。
    - 通信设备: 适用于通信设备中的阻抗匹配和其他精密调节场合。
    使用建议:
    - 在使用 Model 22 进行电路调试时,建议首先确定所需的标准电阻值,并在实际安装前进行模拟测试,以确保调节器能够满足设计要求。
    - 在高温环境中使用时,应注意监测其温度变化,以免影响电气性能。

    5. 兼容性和支持


    Model 22 与多种其他电子元器件和设备兼容,可以灵活应用于不同的电路设计中。此外,TT Electronics 提供全面的技术支持和维护服务,确保用户在使用过程中遇到任何问题都能够得到及时有效的解决。

    6. 常见问题与解决方案


    - 问题: 调节器无法正常调节电阻值。
    - 解决方案: 检查调节器的接线是否正确,确认无误后,检查周围环境是否存在干扰因素。
    - 问题: 调节器的阻值不准确。
    - 解决方案: 使用万用表测量实际阻值,并根据需要进行微调。

    7. 总结和推荐


    总体来看,Model 22 单圈调节器具有紧凑的设计、出色的性能和广泛的适用范围。它在多种应用场景中表现出色,是电路设计师的优秀选择。我们强烈推荐 Model 22 作为需要精确电阻调节场合的理想解决方案。

22AR2KLFTR参数

参数
电阻值 2KΩ
精度 ±20%
额定功率 125mW
温度系数 ±100ppm/℃
额定电压 200V
锥度 -
长*宽*高 2.21mm(高度)
通用封装 1413
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

22AR2KLFTR厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

22AR2KLFTR数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 22AR2KLFTR 22AR2KLFTR数据手册

22AR2KLFTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.2444 ¥ 10.5774
2000+ $ 1.1115 ¥ 9.4478
3000+ $ 1.0602 ¥ 9.0117
5000+ $ 1.0374 ¥ 8.8179
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 10577.4
