67YR200KLF

厂牌: TT ELECTRONICS
产品描述: 200KΩ ±10% 500mW ±100ppm/℃ 线性 200V 通孔安装 11.99mm(高度)
供应商型号: 858-67YR200KLF
供应商: Mouser
标准整包数: 1

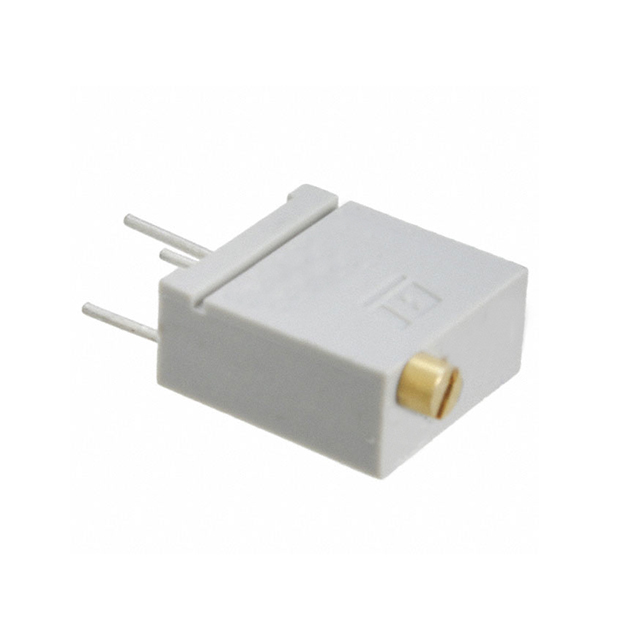

TT ELECTRONICS 电位器及其他可变电阻器 67YR200KLF

67YR200KLF概述

    Cermet Trimming Potentiometer 技术手册

    1. 产品简介


    Cermet Trimming Potentiometer 是一种多功能调整型电阻器,适用于需要微调或校准的应用场合。它特别适合医疗设备、消费电子产品以及其他需要高精度控制的应用领域。这款电位器具有良好的可靠性和长寿命,非常适合用于需要精确调节的环境中。

    2. 技术参数


    - 基本规格
    - 电阻范围:10 欧姆到 2 兆欧姆
    - 电阻容差:±10%(小于 100 欧姆时为 ±20%)
    - 输入电压:最大 200 Vdc 或 rms 不超过额定功率
    - 滑动电流:最大 100 mA 或在额定功率内,以较低者为准
    - 功率等级:85°C 下 0.5 瓦特,至 125°C 时降额至 0 瓦特
    - 电气特性
    - 绝缘电阻:最小 1,000 兆欧姆
    - 分辨率:几乎无限
    - 接触电阻变化:最大 1% 或 1 欧姆,以较高者为准
    - 漏电阻:最大 2 欧姆
    - 环境参数
    - 温度系数:±100 ppm/°C(小于 100 欧姆时为 ±250 ppm/°C)
    - 工作温度范围:-55°C 至 +125°C
    - 高温暴露:125°C 下 250 小时,电阻变化 ≤ 2%
    - 振动:20 Gs,10 至 2,000 Hz,电阻变化 ≤ 1%
    - 冲击:6 毫秒锯齿波,100 Gs,电阻变化 ≤ 1%

    3. 产品特点和优势


    Cermet Trimming Potentiometer 的主要特点是高度可靠和长寿命。其 3/8 英寸方形设计使其易于安装和使用。此外,它能够耐受水基 PCB 清洗工艺,密封设计进一步提高了其耐用性。这些特点使其在多种应用场合中表现出色,尤其是在医疗和消费电子领域。

    4. 应用案例和使用建议


    Cermet Trimming Potentiometer 可广泛应用于需要可调性的设备中。例如,在医疗设备中,它可以用于调整某些关键参数,确保设备的稳定运行。在消费电子产品中,它可以用于调节音量或亮度等设置。使用建议包括:
    - 在高温环境下使用时,需注意其额定功率的降额问题。
    - 在振动或冲击环境下使用时,建议进行适当的机械固定,以防止损坏。
    - 对于高精度应用,建议定期进行校准,以保持其精度。

    5. 兼容性和支持


    这款电位器具有较强的兼容性,可以与其他标准电子元器件配合使用。制造商提供了详尽的技术支持和售后服务,以帮助客户解决问题和提供必要的技术支持。

    6. 常见问题与解决方案


    - 问题 1:温度过高导致失效
    - 解决办法:检查设备的工作环境温度,并在必要时增加散热措施或降低工作负荷。
    - 问题 2:接触电阻不稳定
    - 解决办法:清洁接触面,确保连接牢固,并定期进行校准。
    - 问题 3:在高温环境下电阻值变化大
    - 解决办法:在设备设计时考虑高温降额问题,并选择合适的材料和工艺。

    7. 总结和推荐


    Cermet Trimming Potentiometer 是一款高性能、高可靠性的电位器,适合多种应用场合。其高度的可靠性和优良的性能使其在市场上具有很强的竞争力。推荐给需要高精度调节的医疗设备、消费电子产品以及其他相关应用领域。

67YR200KLF参数

参数
电阻值 200KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 200V
长*宽*高 11.99mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

67YR200KLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

67YR200KLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 67YR200KLF 67YR200KLF数据手册

67YR200KLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
