67X-R-10KLF

厂牌: TT ELECTRONICS
产品描述: 10KΩ ±10% 500mW ±100ppm/℃ 线性 200V 3819 通孔安装 10.4mm(高度)
供应商型号:
供应商:
标准整包数: 0

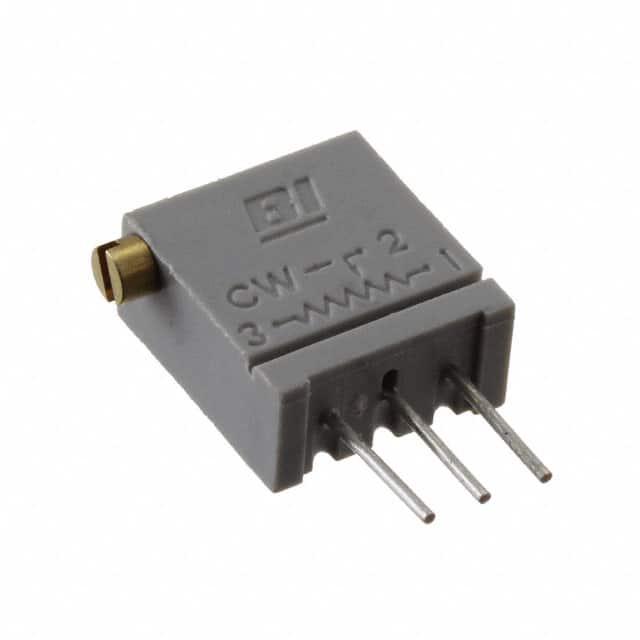

TT ELECTRONICS 电位器及其他可变电阻器 67X-R-10KLF

67X-R-10KLF概述


    产品简介


    Model 67 Cermet Trimming Potentiometer 是一款用于需要可调性和校准的应用场合的高精度电位计。这款多圈电位计以其卓越的可靠性、长寿命和对多种工业环境的强大适应性而闻名。广泛应用于医疗设备、消费电子产品等领域,提供了一种高效可靠的调节和校准解决方案。

    技术参数


    电气参数
    - 标准电阻范围: 10 欧姆至 2 兆欧
    - 电阻公差: ±10%(小于 100 欧姆为 ±20%)
    - 输入电压: 最大 200 Vdc 或不超出额定功率的 rms 电压
    - 滑动电流: 最大 100 mA 或不超过额定功率
    - 功率额定值: 0.5 瓦特(在 85°C 下)到 0 瓦特(在 125°C 下)
    - 端电阻: 最大 2 欧姆
    - 实际电气行程: 20 转(名义值)
    - 耐压强度: 900 Vrms
    - 绝缘电阻: 最小 1,000 兆欧
    环境参数
    - 密封性: 可在 85°C 下耐氟化液 (无泄漏)
    - 温度系数: ±100 ppm/°C(小于 100 欧姆为 ±250 ppm/°C)
    - 操作温度范围: -55°C 至 +125°C
    - 热冲击: 五次 -55°C 至 +125°C 循环(变化率 ≤1%)
    - 湿度抵抗力: 十个 24 小时循环(变化率 ≤1%)
    - 冲击: 6 毫秒锯齿波,100G(变化率 ≤1%)
    - 振动: 20 G,10 到 2,000 Hz(变化率 ≤1%)
    - 高温暴露: 250 小时在 125°C 下(变化率 ≤2%)

    产品特点和优势


    Model 67 Cermet Trimming Potentiometer 的独特之处在于其强大的密封设计,使其能够在水性电路板清洁过程中保持兼容性。此外,它的高可靠性、长寿命和卓越的环境适应能力使其成为医疗和消费电子产品领域的理想选择。多圈设计使其调节更加精细,适合复杂的应用需求。

    应用案例和使用建议


    应用案例
    Model 67 在医疗器械、家用电器等应用中表现出色。例如,在一台心率监测设备中,该电位计可用于精确调整传感器信号,确保数据准确性。
    使用建议
    为了确保最佳性能,建议在安装前进行详细的环境适应性测试,以验证其在实际使用中的稳定性。在设计电路时,应充分考虑其电气参数,如输入电压和最大滑动电流,以避免过载风险。

    兼容性和支持


    Model 67 Cermet Trimming Potentiometer 提供了多样化的包装选项,包括盒子、带卷和弹药包。这些包装适用于不同的应用需求,提高了便捷性和效率。同时,制造商提供了详尽的技术支持,帮助用户解决使用过程中的各种问题。

    常见问题与解决方案


    问题1:电位计如何进行正确的温度补偿?
    解决方案:通过选择合适的温度系数,可在设计阶段对电位计进行适当的温度补偿,确保在不同温度下仍能保持稳定的阻值。
    问题2:如何检测电位计的密封性?
    解决方案:可以采用气体泄漏测试仪对电位计进行密封性检测,确保其在使用过程中不会因水分或其他有害物质的渗入而导致故障。

    总结和推荐


    综上所述,Model 67 Cermet Trimming Potentiometer 以其卓越的可靠性和适应性,在医疗和消费电子领域具有显著的优势。无论是对于初学者还是专业工程师,这款电位计都是一款值得信赖的选择。鉴于其广泛的适用性和可靠的性能表现,我们强烈推荐在需要精密调节和校准的应用中使用该产品。

67X-R-10KLF参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 200V
长*宽*高 10.4mm(高度)
通用封装 3819
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

67X-R-10KLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

67X-R-10KLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 67X-R-10KLF 67X-R-10KLF数据手册

67X-R-10KLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
