OP805SL

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm TO-206-AA 通孔安装 5.84mm*5.84mm*6.86mm
供应商型号: 1497892
供应商: 海外现货
标准整包数: 1

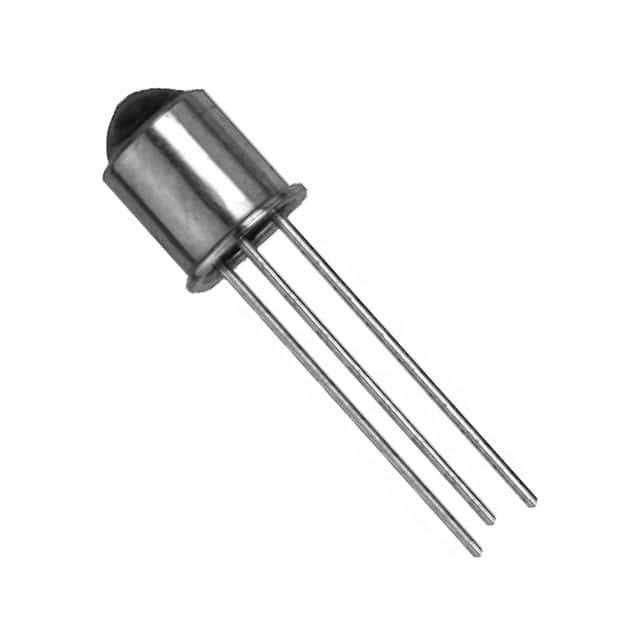

TT ELECTRONICS 光电传感器 OP805SL

OP805SL概述

    NPN 光电晶体管 OP804SL、OP805SL、OP830SL、OP800WSL、OP801WSL、OP802WSL、OP830WSL 技术手册

    产品简介


    NPN 光电晶体管是一种将光信号转换为电信号的半导体器件。OP800SL、OP804SL、OP805SL 和 OP830SL 系列是通过 TO-18 封装技术实现的高功率消耗和恶劣环境下操作性能的产品。这些光电晶体管被广泛应用于空间受限的应用、恶劣环境下的应用和需要高功率消耗的应用中。需要注意的是,OP800SL 现已停产(请参考制造商的更新信息)。

    技术参数


    以下为该系列光电晶体管的主要技术参数:
    - 存储温度范围:-65°C 至 +150°C
    - 工作温度范围:-65°C 至 +125°C
    - Collector-Base 电压(仅适用于 OP800SL,不适用于 OP800WSL):30 V
    - Collector-Emitter 电压(所有 OP800 和 OP830 设备):
    - OP800 (SL, WSL): 30 V
    - OP830 (SL, WSL): 15 V
    - Emitter-Base 电压(仅适用于 OP800 (SL, WSL)):5 V
    - Emitter-Collector 电压(所有 OP800 和 OP830 设备):5 V
    - 连续 Collector 电流:50 mA
    - 最大功率消耗:250 mW

    产品特点和优势


    1. TO-18 密封封装:确保了产品在极端环境下的可靠性和耐久性。
    2. 机械和光谱匹配:与 OP130 和 OP230 LED 具有良好的匹配性,便于集成到现有系统中。
    3. 接收角度选择:提供窄接收角和宽接收角两种版本,适应不同的应用场景。
    4. 增强的工作温度范围:适合在极端环境下使用。

    应用案例和使用建议


    该系列光电晶体管广泛应用于:
    - 空间受限的应用:例如便携式设备或小型电路板。
    - 恶劣环境下的应用:如工业自动化和军事设备。
    - 高功率消耗的应用:在需要持续高电流输出的应用中表现优异。
    使用建议:
    - 在设计电路时,考虑到产品的温度范围限制,确保工作温度不超过 125°C。
    - 对于需要高精度检测的应用,建议选择窄接收角型号以提高检测精度。

    兼容性和支持


    - 兼容性:这些光电晶体管与 OPTEK 的其他发射器(如 OP130 和 OP230 系列)具有良好的兼容性。
    - 支持:供应商提供了详细的技术文档和应用说明,确保用户能够充分利用产品功能。

    常见问题与解决方案


    - 问题1:电路电流不稳定。
    - 解决方案:检查接线和连接点是否牢固,确保使用适当的电源电压和电流。
    - 问题2:光信号检测不准。
    - 解决方案:确认光源与光电晶体管的距离和角度是否合适,适当调整角度以获得最佳检测效果。
    - 问题3:温度过高导致损坏。
    - 解决方案:采用散热措施,如增加散热片或改善通风条件。

    总结和推荐


    总体而言,OP800SL、OP804SL、OP805SL 和 OP830SL 系列光电晶体管凭借其卓越的性能和可靠性,在多个应用领域表现出色。特别适合于要求高功率消耗和高环境适应性的应用。然而,由于 OP800SL 现已停产,建议关注后续型号的选择。
    如果您对空间受限、高环境适应性和高功率消耗应用感兴趣,这些光电晶体管将是不错的选择。强烈推荐在您的项目中使用这些产品,以实现卓越的性能和可靠性。

OP805SL参数

参数
感应距离 -
波长 890nm
最大工作供电电压 -
感应方式 -
输出类型 -
光源 -
颜色感应 -
最小工作供电电压 -
响应时间 -
长*宽*高 5.84mm*5.84mm*6.86mm
通用封装 TO-206-AA
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP805SL厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP805SL数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP805SL OP805SL数据手册

OP805SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.5802
10+ ¥ 25.5802
25+ ¥ 22.9199
50+ ¥ 22.9199
100+ ¥ 22.1013
500+ ¥ 22.1013
库存: 137
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.58
直接购买
加入购物车
