OP506B

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm T-1-2 通孔安装 3.05mm*3.05mm*5.08mm
供应商型号: N-OP506B
供应商: 云汉优选
标准整包数: 1

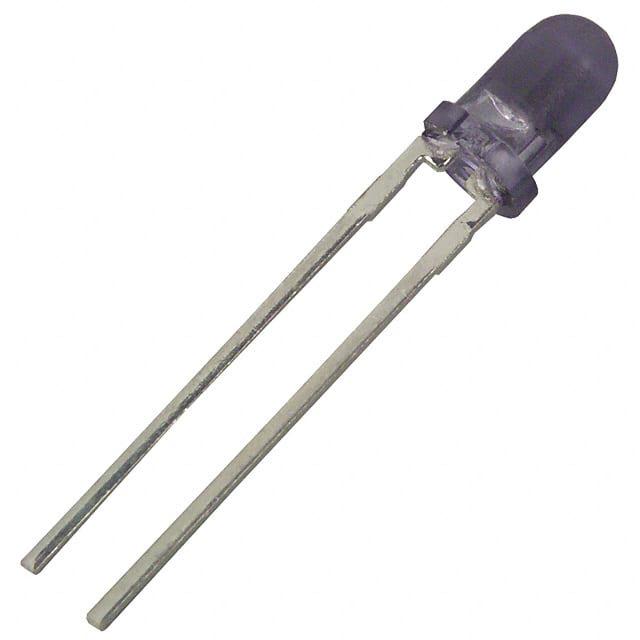

TT ELECTRONICS 光电传感器 OP506B

OP506B概述


    产品简介


    OP505、OP506、OP505W、OP506W、OP535 和 OP705 是由 Optek Technology 公司生产的 NPN 硅光电晶体管系列。这些设备广泛应用于空间受限、需要检测半透明介质的中断式应用中。其中,OP505 和 OP506 型号具有窄接收角,适合特定的应用需求;OP505W 和 OP506W 则拥有更宽的接收角,能够均匀接收大范围内的光线;而 OP535 型号是 NPN 硅光电达林顿晶体管,OP705 则集成了一个高阻值电阻以提高低光信号的识别能力。

    技术参数


    以下列出了这些光电晶体管的主要技术参数:
    - 存储与操作温度范围:-40°C 至 +100°C
    - 最大集电极-发射极电压(VCEO):
    - OP505, OP506, OP505W, OP506W, OP705: 30 V
    - OP535: 15 V
    - 最大发射极-集电极电压(VECO):
    - OP505, OP506: 5 V
    - OP535: 不适用
    - 引脚焊接温度:260°C(焊铁温度)
    - 最大功耗:100 mW
    - 最大发射极反向电流:OP705 系列 10 mA
    - 最大集电极直流电流:OP705 系列 30 mA
    - 饱和电压(VCE(SAT)):OP505, OP506, OP705: 0.40 V
    - 暗电流(ICEO):100 nA
    - 击穿电压(V(BR)CEO):30 V
    - 温度相关的相对 IC 变化:1.00%/°C
    - 膝点照射强度(EKP):OP705: 0.02 mW/cm²

    产品特点和优势


    这些光电晶体管具有以下几个显著的优势:
    - 多样化的敏感度范围:提供了多种敏感度选择,适应不同应用场景的需求。
    - 选择性的接收角度:提供窄接收角和宽接收角选项,适用于不同的应用场合。
    - 紧凑的小型封装:理想用于空间受限的应用,如工业自动化和传感器模块。
    - 良好的热稳定性:即使在极端温度下也能保持稳定的性能。
    - 与 Optek 发射器的良好匹配:红外光源与 Optek 的 GaAs 和 GaAlAs 发射器匹配良好。

    应用案例和使用建议


    这些光电晶体管在以下应用中表现出色:
    - 工业自动化:作为传感器元件,用于监测机械运动和位置变化。
    - 消费电子:如智能家居系统中的接近感应。
    - 医疗设备:用于生物医学传感,例如血氧仪。
    使用建议:
    - 在设计电路时,考虑到光信号的强度变化,合理配置外围电路元件。
    - 定期进行生产测试,确保器件的一致性和可靠性。
    - 使用符合要求的清洁剂清洁器件外壳,避免损害。

    兼容性和支持


    这些光电晶体管具有良好的兼容性,可以与其他标准光学组件配合使用。Optek Technology 还提供了详尽的技术文档和定制版本支持。如需进一步技术支持,可联系您的 Optek 销售代表。

    常见问题与解决方案


    - 问题:如何正确焊接这些器件?
    - 解决方案:建议使用 RMA 流焊液,引脚焊接温度不超过 260°C。

    - 问题:如何防止光信号干扰?
    - 解决方案:选择合适的接收角度,并调整电路中的光衰减元件。

    - 问题:如何确保长期稳定的工作?
    - 解决方案:定期进行生产测试,确保每个器件都经过严格检验。

    总结和推荐


    总体而言,这些光电晶体管在紧凑的空间、可靠的性能和多样的应用场景方面具有显著优势。它们不仅满足了基本的技术需求,还为特定应用提供了灵活的选择。因此,强烈推荐在需要高精度光电耦合和低功耗的场景中使用这些产品。

OP506B参数

参数
感应距离 -
最小工作供电电压 -
波长 935nm
颜色感应 -
输出类型 -
最大工作供电电压 -
响应时间 -
感应方式 -
光源 -
长*宽*高 3.05mm*3.05mm*5.08mm
通用封装 T-1-2
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP506B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP506B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP506B OP506B数据手册
