OP950

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm 5ns 通孔安装 4.57mm*2.54mm*5.84mm
供应商型号: 1497895
供应商: element14
标准整包数: 1

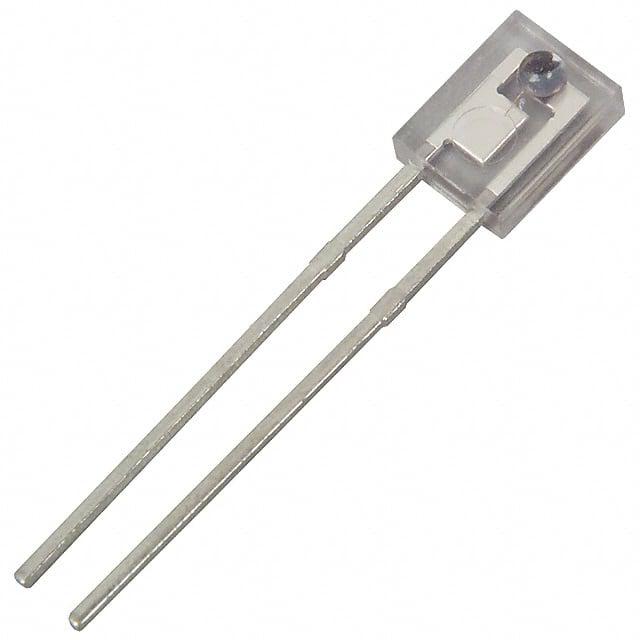

TT ELECTRONICS 光电传感器 OP950

OP950概述

    OP950 系列 PIN 硅光电二极管:全面技术手册



    产品简介



    OP950 系列 PIN 硅光电二极管是由 TT Electronics 开发的高性能光电器件。该系列包括 OP950、OP954 和 OP955 三种型号,均采用环氧树脂封装,能够响应从可见光到红外光波长范围内的光线。这些光电二极管适用于各种应用,如非接触式反射物体传感器、装配线自动化、机器安全、行程终点传感器和门传感器等。


    技术参数



    以下是 OP950 系列光电二极管的技术参数:

    | 参数名称 | OP950 | OP954 | OP955 |
    |-----------------------|------------|------------|------------|
    | 视场角 | 95° | 128° | 95° |
    | 引脚长度 | 0.50 英寸 | - | - |
    | 绝对最大额定值 |
    | 反向击穿电压 | ≤ 60 V | ≤ 60 V | ≤ 60 V |
    | 储存及工作温度范围 | -40°C 至 +100°C | -40°C 至 +100°C | -40°C 至 +100°C |
    | 引脚焊接温度 | ≤ 260°C | ≤ 260°C | ≤ 260°C |
    | 功耗 | ≤ 100 mW | ≤ 100 mW | ≤ 100 mW |
    | 电气特性 |
    | 反向漏电流(光) | 8 μA 至 18 μA | 3.5 μA 至 8 μA | 8 μA 至 18 μA |
    | 反向暗电流 | ≤ 60 nA | ≤ 60 nA | ≤ 60 nA |
    | 正向电压(IF=1 mA) | ≤ 1.2 V | ≤ 1.2 V | ≤ 1.2 V |
    | 总电容 | ≤ 4 pF | ≤ 4 pF | ≤ 4 pF |
    | 上升时间 | ≤ 5 ns | ≤ 5 ns | ≤ 5 ns |
    | 下降时间 | ≤ 5 ns | ≤ 5 ns | ≤ 5 ns |


    产品特点和优势



    OP950 系列光电二极管具有以下独特功能和优势:

    1. 环氧树脂封装:适用于各种环境条件。
    2. 线性响应:光强与电流之间呈现线性关系,适合高精度测量。
    3. 快速切换时间:适合高速操作。
    4. 宽视场角选择:可根据不同需求选择 95° 或 128° 的视场角。
    5. 侧视封装:方便PCB板安装,节省空间。
    6. 小巧封装:适合空间受限的应用场合。


    应用案例和使用建议



    OP950 系列光电二极管广泛应用于非接触式反射物体检测、装配线自动化等领域。根据手册中的设计信息,推荐在以下应用场景中使用:

    1. 非接触式反射物体传感器:利用其高灵敏度和线性响应特性。
    2. 装配线自动化:快速切换时间和高可靠性是关键。
    3. 机安全:通过精确检测以确保操作安全。

    使用建议:
    - 在使用过程中,注意引脚长度和焊接温度要求,以避免损坏。
    - 结合光学设计优化接收角度,提高检测准确性。
    - 注意光强和温度对光电二极管性能的影响,合理设置电路参数。


    兼容性和支持



    OP950 系列光电二极管与其他电子元器件或设备的兼容性良好。制造商提供了详细的技术支持和售后服务。更多信息可参考手册中提供的应用公告和可靠数据。


    常见问题与解决方案



    根据技术手册中的常见问题,列出如下可能遇到的问题及其解决方案:

    1. 反向漏电流过大:
    - 解决方法:检查外部环境是否过于潮湿,或者是否有其他干扰因素。
    2. 正向电压过高:
    - 解决方法:检查电路连接是否正确,确认负载是否匹配。
    3. 上升时间和下降时间不符合预期:
    - 解决方法:优化外部电路设计,降低负载电容和寄生电容的影响。


    总结和推荐



    综上所述,OP950 系列 PIN 硅光电二极管具有多种优势,如高灵敏度、快速响应时间和多样化的视场角选择,非常适合各类工业和消费电子产品。强烈推荐用于需要高精度和稳定性的应用场景。如果您正在寻找一款高性能的光电二极管,OP950 系列将是您的理想选择。

OP950参数

参数
输出类型 -
感应方式 -
光源 -
最大工作供电电压 -
响应时间 5ns
颜色感应 -
最小工作供电电压 -
感应距离 -
波长 935nm
长*宽*高 4.57mm*2.54mm*5.84mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP950厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP950数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP950 OP950数据手册

OP950封装设计

查看详情并下载
Symbol
Footprint
3D Model
