OPB706A

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Reflective 1.27mm 12μs Phototransistor 1.7V 通孔安装 6.1mm*4.42mm*4.7mm
供应商型号: N-OPB706A
供应商: 云汉优选
标准整包数: 1

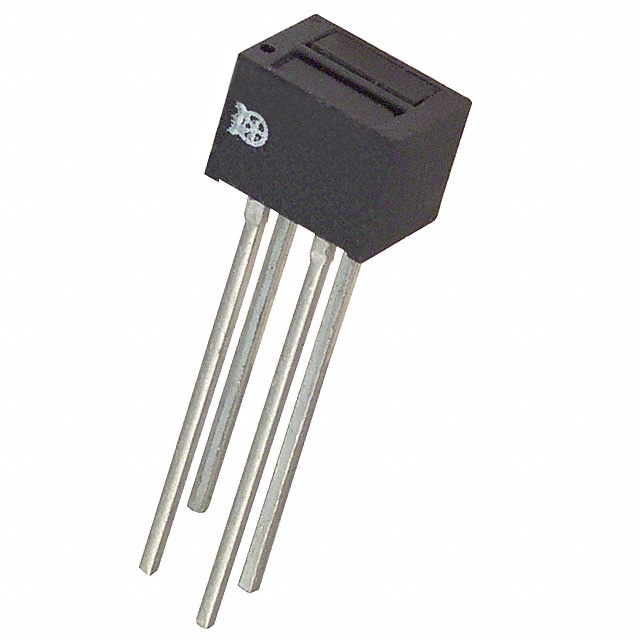

TT ELECTRONICS 光电传感器 OPB706A

OPB706A概述

    OPB706/707 红外光电传感器技术手册

    1. 产品简介


    OPB706 和 OPB707 是由红外发光二极管(LED)和光电晶体管(OPB706)或光电达林顿管(OPB707)组成的非接触式反射物体传感器。它们均采用“并排”安装方式,位于平行轴上,并且封装在黑色塑料外壳内。这两种传感器特别适合用于自动化生产线、机器安全、行程终端检测、门开关控制等领域。

    2. 技术参数


    - 峰值波长:
    - OPB706: 935nm
    - OPB707: 不适用

    - 反射距离:
    - OPB706: 0.050英寸 (1.27mm)
    - OPB707: 不适用
    - 输入端:
    - 正向直流电流: 50mA
    - 峰值正向电流 (1μs 脉冲宽度,300pps): 3A
    - 反向直流电压: 2V
    - 功率耗散: 75mW
    - 输出端:
    - 光电晶体管 (OPB706):
    - 集电极-发射极电压: 24V
    - 发射极-集电极电压: 5V
    - 集电极直流电流: 25mA
    - 功率耗散: 75mW

    - 光电达林顿管 (OPB707):
    - 集电极-发射极电压: 15V
    - 发射极-集电极电压: 5V
    - 集电极直流电流: 125mA
    - 功率耗散: 100mW
    - 存储和工作温度范围: -40°C 至 +85°C

    3. 产品特点和优势


    - 多种选择: 用户可以选择光电晶体管(OPB706)或光电达林顿管(OPB707)作为输出端,以适应不同的应用需求。
    - 低噪声设计: 光电晶体管和光电达林顿管均采用暗红外透射塑料封装,有效减少环境光干扰。
    - 高集成度: 整体结构紧凑,适用于PCB板或连接器,便于装配和使用。
    - 低成本塑料封装: 使用低成本材料制造,适合大规模生产。

    4. 应用案例和使用建议


    - 应用场景:
    - 装配线自动化
    - 机器安全
    - 行程终端检测
    - 门传感器
    - 使用建议:
    - 在选择光电晶体管或光电达林顿管时,根据具体应用需求来决定。例如,对于需要更高输出电流的应用,可以优先考虑光电达林顿管(OPB707)。
    - 在安装过程中确保传感器与反射面之间的距离符合技术手册的要求,以保证准确的检测效果。

    5. 兼容性和支持


    - 定制化服务: 可提供定制化的电气接口、线缆和连接器,具体详情请联系当地代理商或OPTEK公司。
    - 技术支持: 厂商提供详尽的技术文档和支持服务,确保用户能够充分利用该产品的各项功能。

    6. 常见问题与解决方案


    - 问题: 输出信号不稳定。
    - 解决方法: 检查反射面是否干净且无反射物遮挡,调整传感器与反射面的距离至最佳范围。

    - 问题: 设备在高温环境下表现不佳。
    - 解决方法: 确认环境温度未超过技术手册规定的最大值,采取适当的散热措施。

    7. 总结和推荐


    OPB706/707 系列红外光电传感器凭借其优异的性能和多样化的应用场景,在自动化设备、安全监控等领域具有显著的优势。这些传感器不仅提供了可靠的反射物体检测能力,而且具备优秀的抗干扰性能。建议在需要高精度、稳定性和耐用性的应用场景中优先考虑使用此系列产品。

OPB706A参数

参数
感应距离 1.27mm
颜色感应 -
感应方式 Reflective
最大工作供电电压 1.7V
波长 935nm
光源 -
响应时间 12μs
最小工作供电电压 -
输出类型 Phototransistor
长*宽*高 6.1mm*4.42mm*4.7mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB706A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB706A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB706A OPB706A数据手册

OPB706A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 1.6112 ¥ 13.6952
200+ $ 1.5347 ¥ 13.045
350+ $ 1.4994 ¥ 12.7449
500+ $ 1.4382 ¥ 12.2247
库存: 8596
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 958.66
直接购买
加入购物车
