OP830SL

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 850nm TO-206-AA 通孔安装
供应商型号: N-OP830SL
供应商: 云汉优选
标准整包数: 1

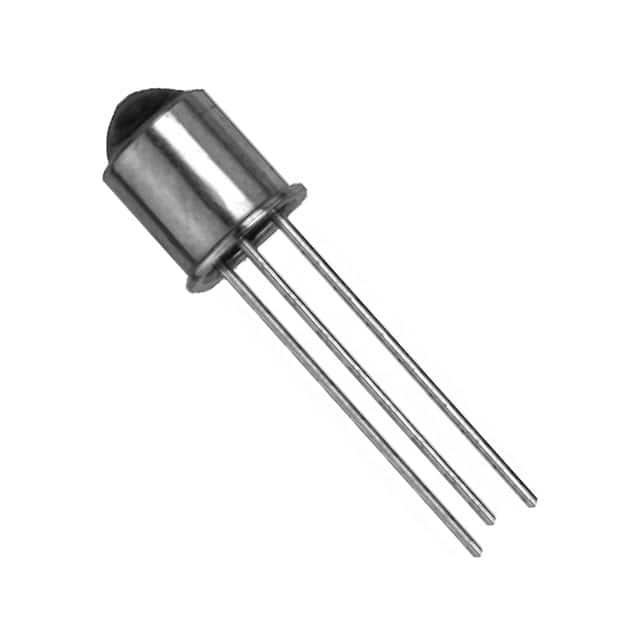

TT ELECTRONICS 光电传感器 OP830SL

OP830SL概述

    光敏晶体管产品技术手册:OP800系列和OP830系列

    产品简介


    光敏晶体管(NPN Phototransistor)是现代电子系统中不可或缺的重要元件之一。本系列中的产品包括OP800SL、OP804SL、OP805SL、OP830SL以及OP800WSL、OP801WSL、OP802WSL、OP830WSL等型号。这些光敏晶体管通过光电转换原理工作,能够检测红外光源并放大信号,广泛应用于空间受限及恶劣环境下的设备中。它们具有高功率耗散能力和卓越的环境适应性,是需要高可靠性及良好性能表现的理想选择。

    技术参数


    以下是该系列产品的关键技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 存储温度范围 | -65 150 | °C
    | 工作温度范围 | -65 125 | °C
    | 集电极-基极电压 | 30 V | (仅适用于OP800SL) |
    | 集电极-发射极电压 | 30 15 | V
    | 发射极-基极电压 | 5 V | (仅适用于OP800SL) |
    | 持续集电极电流 | 50 mA
    | 功耗 | 250 mW
    | 峰值波长 | 850 nm
    其他电气特性包括:
    - 开启状态集电极电流 (IC(on)):根据具体型号不同,范围为0.3mA至15mA。
    - 集电极暗电流 (ICEO):范围为1nA至100nA。
    - 增益带宽积:根据具体型号不同,范围为典型值100MHz至300MHz。

    产品特点和优势


    OP800系列和OP830系列光敏晶体管具备以下几个显著特点:
    - TO-18密封封装:提供高可靠性和恶劣环境下的稳定性。
    - 窄接收角和宽接收角选择:可满足不同应用场景的需求,比如对准精度高的设备或大面积探测。
    - 机械和光谱匹配性:与OP130和OP230系列LED完美匹配,确保稳定高效的光学耦合。
    - 增强的温度范围:在极端条件下仍能保持高性能。

    应用案例和使用建议


    这些光敏晶体管适用于多种复杂的应用场景,例如卫星天线控制、汽车尾灯检测、工业自动化传感器等。使用建议如下:
    1. 在强光源环境下,可以选择窄接收角版本以提高方向性和精确度。
    2. 在较大面积区域的光线感应需求中,宽接收角版本更合适。
    3. 注意避免直接暴露于强紫外线或过高温度环境中,以免影响长期使用寿命。

    兼容性和支持


    所有型号均与OPTEK公司的相关LED产品兼容,便于集成到现有的设计中。此外,制造商提供了详尽的技术支持服务,包括在线文档下载、样品申请和技术咨询等。

    常见问题与解决方案


    以下是一些常见问题及其解决方法:
    1. 光敏晶体管输出不稳定:检查光源强度是否过低;调整光路以增加光照强度。
    2. 功耗超出限制:检查电路连接是否正确;降低驱动电压或减少负载电阻。
    3. 温度异常报警:确保散热措施到位,必要时加装外部散热片。

    总结和推荐


    综上所述,OP800系列和OP830系列光敏晶体管凭借其优异的性能表现、灵活的应用选项以及高度可靠性,在诸多高端电子产品领域展现出强大的市场竞争力。我们强烈推荐这些产品用于任何需要高精度光电转换功能的设计项目中。如果您正在寻找一款高效且稳定的光敏晶体管解决方案,那么这些产品无疑是一个明智的选择。

OP830SL参数

参数
感应方式 -
最小工作供电电压 -
响应时间 -
波长 850nm
输出类型 -
光源 -
感应距离 -
颜色感应 -
最大工作供电电压 -
通用封装 TO-206-AA
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP830SL厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP830SL数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP830SL OP830SL数据手册

OP830SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 2.067 ¥ 17.5695
150+ $ 1.9776 ¥ 16.8096
库存: 223
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 966.32
