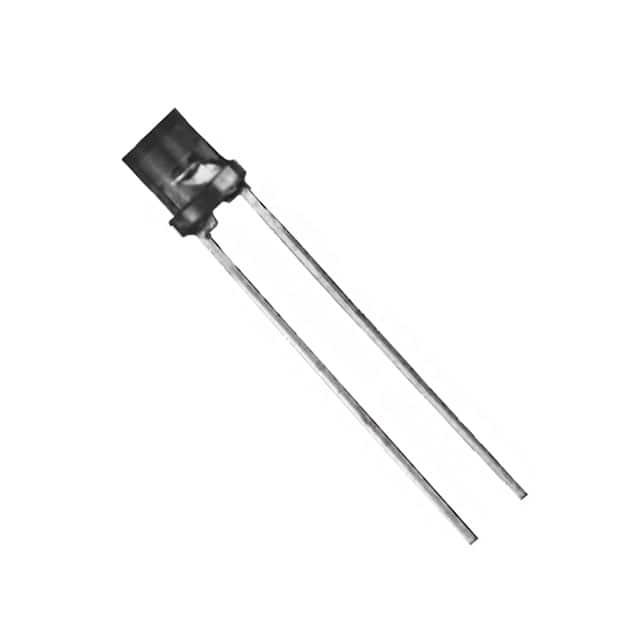

OP506W

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm T-1-2 通孔安装 4.19mm*3.18mm*3.18mm
供应商型号: N-OP506W
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OP506W

OP506W概述


    产品简介


    OPTEK Technology的光电晶体管系列(包括OP505, OP505W, OP506, OP506W, OP535, 和OP705)是专为多种应用设计的高性能光电元件。这些产品均由NPN硅材料制成,能够有效检测光信号并转换成电信号。OP505和OP506系列具有不同的接收角度,适用于空间有限的应用和中断检测,而OP535采用光电达林顿结构以增强电流增益,适合需要高灵敏度的应用场合。OP705则集成了一个大阻值电阻以减少低光信号的干扰。所有产品均采用蓝色半透明环氧树脂T-1封装。

    技术参数


    以下是各型号光电晶体管的主要技术规格:
    | 参数 | 型号 | 单位 |
    |
    | 存储及工作温度范围 | -40°C至+100°C | °C |
    | 集电极-发射极电压 | OP505, OP506, OP505W, OP506W, OP705: 30V; OP535: 15V | V |
    | 发射极-集电极电压 | OP505和OP506系列仅限:5.0V | V |
    | 引脚焊接温度 | 260°C | °C |
    | 功耗 | 100mW | mW |
    | 饱和电压 | <0.40V | V |
    | 暗电流 | <100nA | nA |
    | 反向击穿电压 | V(BR)CEO: 30V; V(BR)ECO: 5V | V |

    产品特点和优势


    这些光电晶体管具有以下显著特点和优势:
    - 紧凑封装:所有型号都采用小型T-1封装,非常适合空间受限的应用。
    - 多样化的接收角度:如OP505和OP506提供不同接收角度选择,可以灵活应用于不同的应用场景。
    - 高灵敏度:如OP535和OP705具有较高的电流增益和灵敏度,适用于对信号质量要求高的应用场合。
    - 可靠性:产品经过100%生产测试,确保长期稳定性和高可靠性。

    应用案例和使用建议


    这些光电晶体管广泛应用于各种工业控制和检测系统中。例如,在自动门禁系统中,OP505和OP506可以用来检测物体的存在与否;而在红外传感器模块中,OP535和OP705则能够提高检测精度。使用建议如下:
    - 在高温环境中应用时,应注意散热措施以避免过热影响设备寿命。
    - 针对不同的光强信号,可以调整外部电路参数来获得最佳性能。
    - 定期进行系统检查和校准以保持系统的准确性。

    兼容性和支持


    所有产品均兼容标准电路板安装工艺,且可与市场上大多数主流微控制器和处理器配套使用。对于特定定制需求,可以通过联系OPTEK的销售代表获得专业支持。

    常见问题与解决方案


    - Q: 产品在高温环境下工作时可能出现性能下降?
    A: 建议采取良好的散热措施,例如增加散热片或利用强制风冷等方式。

    - Q: 如何判断光电晶体管已损坏?
    A: 使用万用表测量其正向和反向电阻,正常情况下正向电阻应较低而反向电阻极高。若电阻值异常,则可能表示器件已损坏。

    总结和推荐


    综上所述,OPTEK Technology的光电晶体管系列具有出色的性能和广泛的应用前景。无论是在空间受限还是高灵敏度要求的应用场合,这些产品都能提供可靠和高效的解决方案。因此,强烈推荐给寻求高质量光电元件的工程师和设计师们。

OP506W参数

参数
最小工作供电电压 -
光源 -
颜色感应 -
波长 935nm
最大工作供电电压 -
输出类型 -
感应距离 -
响应时间 -
感应方式 -
长*宽*高 4.19mm*3.18mm*3.18mm
通用封装 T-1-2
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP506W厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP506W数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP506W OP506W数据手册

OP506W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6042 ¥ 5.1357
450+ $ 0.5768 ¥ 4.9028
900+ $ 0.561 ¥ 4.7685
1000+ $ 0.5406 ¥ 4.5951
库存: 38588
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1027.14
