OP804SL

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm TO-206-AA 通孔安装 5.84mm*5.84mm*6.86mm
供应商型号: 3167513
供应商: 海外现货
标准整包数: 1

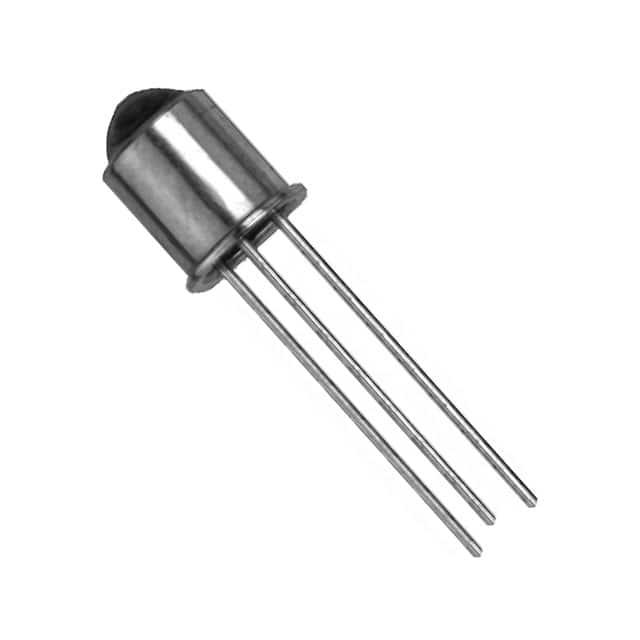

TT ELECTRONICS 光电传感器 OP804SL

OP804SL概述

    NPN 光电晶体管:OP804SL、OP805SL、OP830SL 和 OP800WSL、OP801WSL、OP802WSL、OP830WSL

    1. 产品简介


    NPN光电晶体管是一种专为光控应用设计的半导体元件,主要包括一系列通过TO-18封装方式制成的产品。这些产品以其卓越的环境耐受性和高功率耗散能力而闻名。具体型号如OP804SL、OP805SL和OP830SL(OP800SL现已停产)以及OP800WSL、OP801WSL、OP802WSL和OP830WSL,它们分别适用于不同的应用需求,如空间受限的应用、恶劣环境的应用及需要高功率耗散的应用。由于其优越的光电转换性能,它们广泛应用于各种自动化控制设备和传感器中。

    2. 技术参数


    - 存储温度范围:-65°C至+150°C
    - 操作温度范围:-65°C至+125°C
    - 引脚配置:
    - 引脚1:集电极
    - 引脚2:基极(仅限OP800SL)
    - 引脚3:发射极
    - 最大额定值:
    - 集电极-基极电压:30V(仅限OP800SL)
    - 集电极-发射极电压:OP800(SL, WSL): 30V;OP830(SL, WSL): 15V
    - 发射极-基极电压:5V(仅限OP800(SL, WSL))
    - 连续集电极电流:50mA
    - 最大功率耗散:250mW
    - 电气特性:
    - 饱和电压(典型值):0.4V (OP800WSL/SL), 1.2V (OP830WSL/SL)
    - 响应时间(典型值):上升时间7µs,下降时间7µs

    3. 产品特点和优势


    NPN光电晶体管具备多项独特功能,使其在同类产品中脱颖而出。首先,其TO-18封装设计提供了出色的密封性和环境适应性,可在极端条件下正常工作。此外,这些产品通过与OP130和OP230系列LED的机械和光谱匹配,保证了良好的光电耦合效果。选择不同灵敏度级别的型号(窄角接收或宽角接收),满足特定应用场景的需求。并且通过TX和TXV工艺可提升可靠性。最重要的是,这类产品具有优越的热稳定性,在极端温度环境下仍能保持稳定的性能。

    4. 应用案例和使用建议


    - 应用案例:在各种自动化控制系统、检测设备、安防系统等中作为传感器使用。例如,可安装于户外监控摄像头中,通过感应周围光线变化触发警报。
    - 使用建议:根据不同的应用场景选择合适的灵敏度级别,注意散热管理以避免过热。另外,结合相关应用文档AB208和AB210进行更深入的设计优化。

    5. 兼容性和支持


    此类产品与其他OPTEK LED系列产品相兼容,确保了整个系统的集成效率和互操作性。厂商提供详尽的技术支持文档,帮助客户解决各种技术难题。对于高可靠性要求的应用,还提供了TX和TXV工艺选项。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率耗散过高 | 确保良好的散热措施,使用适当的散热片。 |
    | 输出不稳定 | 检查连接线是否松动,调整偏置电阻值。 |
    | 响应速度慢 | 调整电路设计,减少外部干扰。 |

    7. 总结和推荐


    综上所述,NPN光电晶体管凭借其优异的环境适应性、稳定的工作性能及多样化的选择性,在多种工业和消费级应用中均展现出显著的优势。尤其适合在恶劣环境中工作的应用场景。因此,强烈推荐在需要高性能光电转换的场合选用此系列的产品。

OP804SL参数

参数
光源 -
输出类型 -
感应距离 -
最大工作供电电压 -
响应时间 -
感应方式 -
颜色感应 -
最小工作供电电压 -
波长 890nm
长*宽*高 5.84mm*5.84mm*6.86mm
通用封装 TO-206-AA
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP804SL厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP804SL数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP804SL OP804SL数据手册

OP804SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.2786
10+ ¥ 24.2786
25+ ¥ 21.7536
50+ ¥ 21.7536
100+ ¥ 21.3652
500+ ¥ 21.3652
库存: 87
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.27
