OP516A

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm 通孔安装 1.35mm*1.35mm*1.35mm
供应商型号: N-OP516A
供应商: 云汉优选
标准整包数: 1

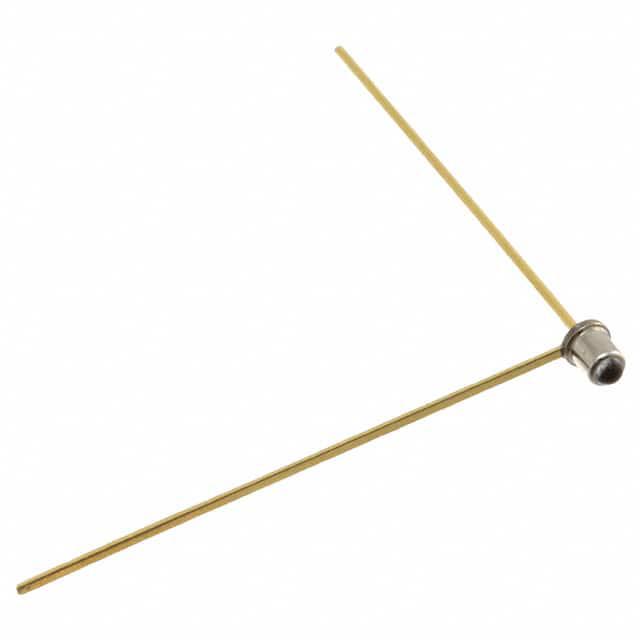

TT ELECTRONICS 光电传感器 OP516A

OP516A概述

    NPN Silicon Phototransistors OP516A, OP516B, OP516C, OP516D

    产品简介


    NPN硅光电晶体管是一种常用的光电传感器,具有多种灵敏度范围,适用于各种空间受限的应用。OP516系列的光电晶体管包含NPN硅光电晶体管,封装在一个小型的密封外壳中,并配备了延长的集电极引线。其窄接收角度提供了出色的轴向耦合能力。这些设备经过100%生产测试,使用红外光进行校准,与Optek的GaAs和GaAIAs发射器保持高度一致。

    技术参数


    - 绝对最大额定值:
    - 集电极-发射极电压:30V
    - 发射极-集电极电压(仅适用于OP505和OP506系列):5.0V
    - 存储及工作温度范围:-55°C至+125°C
    - 引脚焊接温度(距外壳1.6mm处用烙铁焊接5秒):260°C
    - 功耗:100mW(25°C以上每增加1°C降额0.71mW)
    - 连续集电极电流:50mA
    - 电气特性:
    - 管脚配置:共轴引脚封装
    - 窄接收角度:确保了优秀的轴向耦合能力
    - 相对IC温度变化率:1.00%/°C(VCE = 5V,Ee = 1.0mW/cm²)

    产品特点和优势


    OP516系列光电晶体管具有以下几个显著特点和优势:
    - 多样化灵敏度范围:能够满足不同应用的需求。
    - 紧凑的封装尺寸:适用于空间有限的应用场合。
    - 高精度生产测试:确保产品性能的一致性和可靠性。
    - 窄接收角度:提供卓越的轴向耦合能力,适用于需要高方向性的应用场景。

    应用案例和使用建议


    - 应用案例:
    OP516系列光电晶体管广泛应用于工业自动化、光通信、环境监测等领域。例如,在工业自动化系统中,它们可以用于检测物体的存在与否,从而实现自动化控制。

    - 使用建议:
    - 在安装时要注意避免外部干扰,如光源的直接照射或物理震动。
    - 在高温度环境下使用时要特别注意功耗的降额,以防止过热损坏。
    - 为了保证最佳性能,建议使用与产品匹配的红外LED光源。

    兼容性和支持


    - 兼容性:
    OP516系列光电晶体管可以与其他红外LED光源和相关电路完美配合使用,适用于各类光电器件和系统。

    - 支持:
    Optek Technology Inc.为用户提供全面的技术支持,包括产品选型、安装指导和技术咨询服务。公司还提供详细的技术手册和应用指南,帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    - Q: 产品功耗如何计算?
    - A: 功耗可以根据公式P = V I来计算,其中P表示功率,V表示电压,I表示电流。需要注意的是,25°C以上的功耗需要按照每增加1°C降额0.71mW的速率进行调整。

    - Q: 如何避免在高温度环境下过热?
    - A: 在高温环境中使用时,可以通过降额的方式降低功耗。具体来说,每增加1°C需要将功耗降低0.71mW。同时,应确保散热良好,以避免过热。

    总结和推荐


    总体来看,OP516系列NPN硅光电晶体管是一款高性能、多功能的产品,适用于各种需要高灵敏度和方向性的应用场景。其多样化的灵敏度范围和小巧的封装使其成为市场上极具竞争力的产品。因此,我们强烈推荐这一系列的光电晶体管产品,特别是对于那些对光电传感器有较高要求的应用场景。
    希望这篇文章能帮助您更好地了解和使用OP516系列光电晶体管。如果您有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

OP516A参数

参数
最小工作供电电压 -
最大工作供电电压 -
感应距离 -
感应方式 -
颜色感应 -
响应时间 -
输出类型 -
波长 935nm
光源 -
长*宽*高 1.35mm*1.35mm*1.35mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP516A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP516A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP516A OP516A数据手册

OP516A封装设计

查看详情并下载
Symbol
Footprint
3D Model
