OP593B

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm TO-206-AA 通孔安装 4.675mm*4.675mm*4.675mm
供应商型号: N-OP593B
供应商: 云汉优选
标准整包数: 1

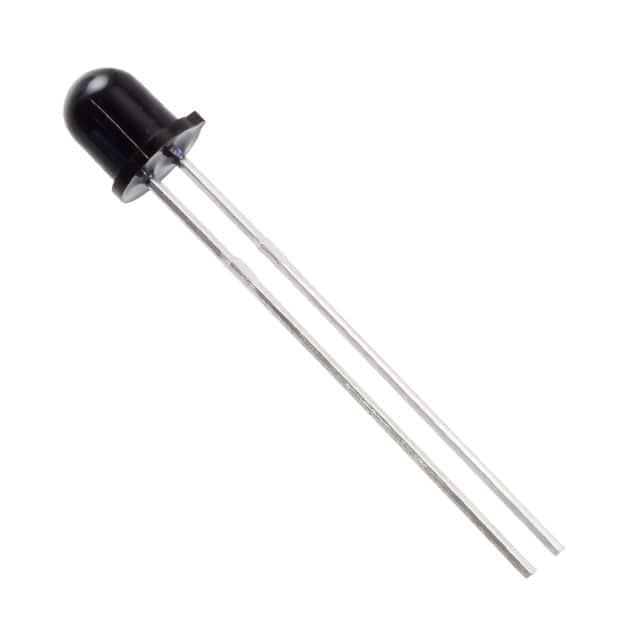

TT ELECTRONICS 光电传感器 OP593B

OP593B概述

    NPN塑料硅光电晶体管技术手册概述

    产品简介


    NPN塑料硅光电晶体管(OP593, OP598, OP793, OP798系列)是一款高性能光电传感器,适用于多种自动化和检测应用。这种光电晶体管采用了NPN硅材料并封装在深蓝色环氧树脂中,具备宽接收角度(130°)和窄接收角度(25°)两种型号,分别适用于大范围和小范围检测需求。

    技术参数


    1. 存储和操作温度范围:-40°C 至 +100°C
    2. 集电极-发射极电压:30 V
    3. 发射极-集电极电压:5 V
    4. 连续集电极电流:50 mA
    5. 焊接温度:260°C (1/16 英寸,1.6 mm 距离)
    6. 功率耗散:250 mW
    7. 最大集电极电流(开启状态):
    - OP593A: 3.0 mA, 典型值 4.0 mA
    - OP593B: 2.0 mA, 典型值 4.0 mA
    - OP593C: 1.0 mA, 典型值 4.0 mA
    - OP598A: 7.5 mA, 典型值 10 mA
    - OP598B: 5.0 mA, 典型值 10 mA
    - OP598C: 2.5 mA, 典型值 10 mA
    - OP793A: 2.45 mA, 典型值 7.50 mA
    - OP793B: 1.65 mA, 典型值 4.55 mA
    - OP793C: 0.90 mA, 典型值 3.05 mA
    - OP793D: 0.90 mA, 典型值 7.50 mA
    - OP798A: 4.90 mA, 典型值 15.00 mA
    - OP798B: 3.30 mA, 典型值 9.20 mA
    - OP798C: 1.90 mA, 典型值 6.10 mA
    - OP798D: 1.90 mA, 典型值 15.00 mA

    产品特点和优势


    这款光电晶体管具有以下特点:
    - 深蓝色环氧树脂封装
    - 宽/窄接收角度
    - 多种灵敏度范围
    - 与TO-18封装兼容
    这些特性使其在多种应用场景中表现出色,如非接触反射式或斜射式传感器、装配线自动化、机器安全、末端行程传感器、门传感器和安全帘等。

    应用案例和使用建议


    根据应用手册中的描述,这类光电晶体管在以下场合中非常适用:
    - 非接触反射式传感器:利用光电晶体管的高灵敏度和宽接收角度进行精确测量。
    - 装配线自动化:通过光电晶体管的稳定输出信号实现生产线上的精准控制。
    - 安全检测:光电晶体管可以安装在门和安全帘上,以监测障碍物的存在。
    使用建议:
    - 在选择具体型号时,根据应用场景选择宽接收角度(130°)或窄接收角度(25°)的型号。
    - 确保接线正确,避免过压导致损坏。

    兼容性和支持


    该产品兼容常见的TO-18封装标准,可直接替换现有电路中的其他光电传感器。厂商提供了详尽的技术支持,包括设计指南和可靠性数据,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问题:如何判断光电晶体管是否正常工作?
    - 解决方案:使用万用表测试集电极-发射极之间的电阻,在无光照射情况下为无限大;在光照射下,电阻应降至几欧姆。

    2. 问题:如何选择正确的灵敏度范围?
    - 解决方案:根据实际应用场景的光照强度选择合适的灵敏度范围。通常情况下,强光源应选择低灵敏度,弱光源则选择高灵敏度。

    总结和推荐


    综上所述,NPN塑料硅光电晶体管(OP593, OP598, OP793, OP798系列)在多种应用场景中表现优异,拥有宽窄接收角度可选、高灵敏度和多种封装选项。其广泛的应用范围和可靠的技术指标使得该产品成为许多自动化和检测系统中不可或缺的一部分。因此,强烈推荐在需要高性能光电检测的项目中使用这款光电晶体管。

OP593B参数

参数
最小工作供电电压 -
颜色感应 -
感应方式 -
感应距离 -
响应时间 -
波长 890nm
最大工作供电电压 -
光源 -
输出类型 -
长*宽*高 4.675mm*4.675mm*4.675mm
通用封装 TO-206-AA
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OP593B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP593B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP593B OP593B数据手册

OP593B封装设计

查看详情并下载
Symbol
Footprint
3D Model
