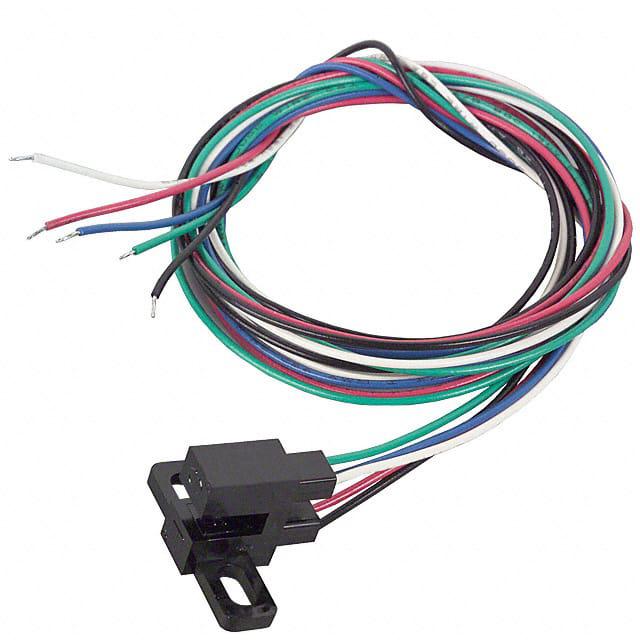

OPB933W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 880nm Through-Beam 3.18mm 70ns 4.75V 5.25V 导线安装,底座安装 23.75mm*12.95mm*10.54mm
供应商型号: 1139966
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB933W55Z

OPB933W55Z概述

    Photologic® Slotted Optical Switch:OPB930 和 OPB940 系列技术手册解析

    产品简介


    Photologic® Slotted Optical Switch (OPB930 和 OPB940 系列) 是一款由 TT Electronics 公司生产的光电集成电路开关。这些开关提供卓越的设计灵活性,允许用户根据需求定制多种参数。OPB930 和 OPB940 系列主要应用于机械开关替换、速度指示(如转速计)、机械限位指示和边缘感应等领域。

    技术参数


    | 参数 | 规格范围 |

    | 供应电压 (VCC) | ≤10V (非连续模式) |
    | 工作温度范围 | -40°C 到 +70°C |
    | 存储温度范围 | -40°C 到 +85°C |
    | 额定输入电流 (IF) | ≤40mA |
    | 额定输出电流 (IOH) | ≤100µA |
    | 反向电流 (IR) | ≤100µA (VR=2.0V) |
    | 输出电压 (VOH) | ≥2.4V (VCC=4.75V) |
    | 低电平输出电压 (VOL) | ≤0.4V (VCC=4.75V) |
    | 上升时间 (tr) | ≤70ns (VCC=5V, IF=0/15mA) |
    | 下降时间 (tf) | ≤70ns (VCC=5V, IF=0/15mA) |

    产品特点和优势


    Photologic® Slotted Optical Switch 系列具有多项独特的功能和优势,包括:
    - 可选的光圈大小:根据应用需求选择合适的光圈尺寸。
    - 多种输出配置:提供 TTL Totem Pole 或 TTL Open Collector 输出,以及带缓冲或反相的选项。
    - 壳体材料选择:透明塑料壳适用于可能受到光圈污染的应用,而不透明塑料壳则提供更好的防光干扰保护。
    - 引脚或导线选择:提供0.350英寸长的引脚(L系列)或24英寸长的导线(W系列)。

    应用案例和使用建议


    Photologic® Slotted Optical Switch 可用于各种场景,例如:
    - 作为机械开关的替代品,在需要高可靠性的环境中提供更稳定的表现。
    - 在机械设备中用作速度传感器,以监控旋转部件的速度。
    - 用于机械限位开关,确保在特定位置时能够及时反馈。
    在使用时,为避免应力裂纹,建议使用 ND Industries 的 Vibra-Tite 进行螺纹锁紧。

    兼容性和支持


    Photologic® Slotted Optical Switch 可与其他标准电气接口配合使用,确保了良好的系统兼容性。厂商提供了广泛的定制服务,包括电气特性、导线、电缆和连接器的定制。此外,用户可以联系当地代表或直接联系 OPTEK 获得更多支持和信息。

    常见问题与解决方案


    - 问题:长时间工作导致的过热现象。
    - 解决方法:确保安装在适当的散热环境中,并使用符合要求的供电电压和电流限制。
    - 问题:导线损坏。
    - 解决方法:定期检查导线是否有磨损或损坏迹象,并进行必要的更换。

    总结和推荐


    Photologic® Slotted Optical Switch (OPB930 和 OPB940 系列) 在设计灵活性和多功能性方面表现出色,适用于多种应用场合。它提供了出色的电气特性和广泛的工作温度范围,使其成为众多电子项目中的理想选择。鉴于其强大的性能和可靠的稳定性,强烈推荐在相关应用中使用这一系列的产品。

OPB933W55Z参数

参数
波长 880nm
感应距离 3.18mm
颜色感应 -
响应时间 70ns
感应方式 Through-Beam
输出类型 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
光源 -
长*宽*高 23.75mm*12.95mm*10.54mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB933W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB933W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB933W55Z OPB933W55Z数据手册

OPB933W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
