67PR20KLF

厂牌: TT ELECTRONICS
产品描述: 20KΩ ±10% 500mW ±100ppm/℃ 线性 200V 3838 通孔安装 9.53mm*9.53mm*5.16mm
供应商型号: 858-67PR20KLF
供应商: Mouser
标准整包数: 1

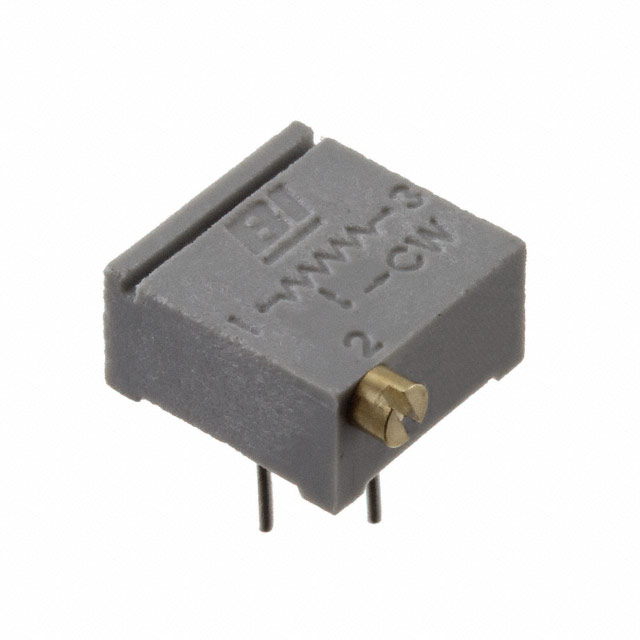

TT ELECTRONICS 电位器及其他可变电阻器 67PR20KLF

67PR20KLF概述

    Model 67 Cermet Trimming Potentiometer

    1. 产品简介


    Model 67 Cermet Trimming Potentiometer 是一种用于调整和校准的精密电子元器件。它适用于需要高精度调节的应用场合,广泛应用于医疗设备和消费电子产品等领域。该产品提供多种调整方式和良好的可靠性,是许多复杂电路设计的理想选择。

    2. 技术参数


    以下是Model 67 Cermet Trimming Potentiometer的主要技术参数:
    - 电气特性:
    - 标准电阻范围:10 欧姆到 2 兆欧
    - 电阻容差:±10%(<100 欧姆 = ±20%)
    - 输入电压:200 Vdc最大值或不超过额定功率的rms值
    - 滑块电流:100 mA最大值或在额定功率范围内,以较小者为准
    - 额定功率:在85°C时为0.5瓦,125°C时降额至0瓦
    - 端电阻:2 欧姆最大值
    - 实际电行程:20 圈标称值
    - 耐压强度:900 Vrms
    - 绝缘电阻:1,000 兆欧最小值
    - 分辨率:几乎无限
    - 接触电阻变化:1% 或 1 欧姆最大值,以较大者为准
    - 环境参数:
    - 密封性:85°C下使用氟利昂(无泄漏)
    - 温度系数:±100 ppm/°C(<100 欧姆 = ±250 ppm/°C)
    - 工作温度范围:-55°C 至 +125°C
    - 热冲击:五个循环-55°C 至 +125°C(1% ΔRT,1% ΔVR)
    - 湿度抵抗:十个24小时周期(1% ΔRT,IR 1,000 兆欧最小值)
    - 冲击:6 ms锯齿波,100 G's(1% ΔRT,1% ΔVR)
    - 振动:20 G's,10至2,000 Hz(1% ΔRT,1% ΔVR)
    - 高温暴露:在125°C下暴露250小时(2% ΔRT,2% ΔVR)
    - 旋转寿命:200个循环(3% ΔRT)
    - 负载寿命:在70°C和0.5瓦特下1,000小时(2% ΔRT)
    - 抗焊热:260°C下10秒(1% ΔRT)

    3. 产品特点和优势


    - 3/8英寸正方形:小巧紧凑的设计,易于安装。
    - 多圈调整:支持高达20圈的精确调节,非常适合需要精细控制的应用。
    - 密封设计:能够承受水基PCB清洗过程,具有出色的防护性能。
    - 高可靠性:在极端环境条件下也能保持稳定运行。
    - 长寿命:具有优异的耐用性和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备:如心率监测仪、血压计等,需要高度精准的调节功能。
    - 消费电子产品:如音响系统中的音量调节器,需要高精度和稳定性。
    使用建议:
    - 在安装前,确保所有接口干净无尘,避免影响电气性能。
    - 使用过程中,定期检查并校准以确保精度。
    - 注意保持工作环境的清洁和干燥,避免湿气和污染物的侵入。

    5. 兼容性和支持


    该产品适用于多种标准接线方式,兼容大部分常见的电路板设计。厂商提供详细的安装指导和技术支持,确保客户在使用过程中能够获得全面的支持和服务。

    6. 常见问题与解决方案


    - 问题:调节过程中出现不稳定的电阻变化。
    - 解决方法:确保接线正确且牢固,重新校准电阻值。
    - 问题:长时间使用后出现性能下降。
    - 解决方法:检查环境条件是否符合要求,进行定期维护和校准。
    - 问题:电阻读数不准确。
    - 解决方法:确认是否已按照手册进行正确的校准步骤。

    7. 总结和推荐


    综上所述,Model 67 Cermet Trimming Potentiometer是一款具备高精度、长寿命和高可靠性的电子元器件,适用于各种需要精细调整的应用场合。它的多功能性和广泛的适用性使其在市场上具备显著的竞争优势。因此,强烈推荐使用这款产品,特别是对于需要精确调节和可靠性能的项目来说。

67PR20KLF参数

参数
电阻值 20KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 200V
锥度 线性
长*宽*高 9.53mm*9.53mm*5.16mm
通用封装 3838
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

67PR20KLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

67PR20KLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 67PR20KLF 67PR20KLF数据手册

67PR20KLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
