67WR2KLF

厂牌: TT ELECTRONICS
产品描述: 2KΩ ±10% 500mW ±100ppm/℃ 线性 200V 通孔安装 10.4mm(高度)
供应商型号: 1703796
供应商: 海外现货
标准整包数: 1

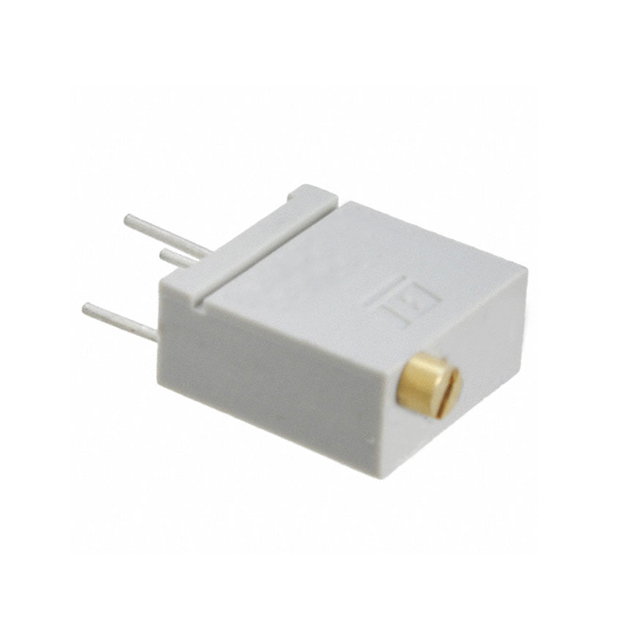

TT ELECTRONICS 电位器及其他可变电阻器 67WR2KLF

67WR2KLF概述


    产品简介


    Model 67 Cermet Trimming Potentiometer(碳膜微调电位器)是TT Electronics公司生产的一种多功能电位器,广泛应用于需要可调性和校准的应用场景。它特别适合于医疗设备和消费电子产品中。其紧凑的3/8英寸方形设计使得安装和使用都非常方便。此外,Model 67具备多圈调节功能,并且密封设计使其能够承受水基电路板清洗过程,保证了长期可靠性。

    技术参数


    电气参数
    - 标准电阻范围:10Ω 至 2MΩ
    - 标准电阻容差:±10% (对于<100Ω 的电阻,容差为±20%)
    - 输入电压:最大200V直流或交流(不超过功率额定值)
    - 滑动电流:最大100mA 或在额定功率内(两者取较小值)
    - 功率等级:85°C时为0.5瓦特,125°C时降额至0
    - 端部电阻:最大2Ω
    - 实际电气行程:20转(名义上)
    - 介质强度:900Vrms
    - 绝缘电阻:最小1,000兆欧姆
    - 分辨率:几乎无限
    - 接触电阻变化:最大1% 或 1Ω(取较大值)
    环境参数
    - 密封:在85°C下使用氟里昂,无泄漏
    - 温度系数:±100ppm/°C (<100Ω的电阻为±250ppm/°C)
    - 工作温度范围:-55°C 至 +125°C
    - 热冲击:五个循环-55°C至+125°C(ΔRT和ΔVR均为1%)
    - 湿气抵抗:十个24小时循环(ΔRT和ΔVR均为1%,IR最小为1,000兆欧姆)
    - 冲击:锯齿形6毫秒,100G(ΔRT和ΔVR均为1%)
    - 振动:20G,10至2,000Hz(ΔRT和ΔVR均为1%)
    - 高温暴露:125°C下250小时(ΔRT和ΔVR均为2%)
    - 转动寿命:200次(ΔRT为3%)
    - 负载寿命:70°C及0.5瓦特下1,000小时(ΔRT为2%)
    - 焊接热抗性:260°C下10秒(ΔRT为1%)

    产品特点和优势


    Model 67 Cermet Trimming Potentiometer的主要优势在于其高可靠性和长使用寿命。其多圈调节设计使得精确调整成为可能,而且其密封性可以适应严苛的工作环境,包括在水基清洗过程中保持正常工作。这些特性使其在需要高度精确和稳定性的应用中表现出色。

    应用案例和使用建议


    Model 67 Cermet Trimming Potentiometer常用于医疗设备和消费电子产品中。例如,在医疗监控设备中,它可用于校准传感器的输出信号。在消费电子产品中,它可以用来调节音频设备的音量控制。在使用时,确保环境温度符合规定范围,避免长时间高温暴露,以延长其使用寿命。

    兼容性和支持


    Model 67 Cermet Trimming Potentiometer的设计使其易于与其他电子元件和设备集成。其标准引脚样式包括P、W、Y、X和Z型,可以适应不同的安装需求。制造商提供了全面的技术支持,包括详细的使用说明和故障排除指南,以帮助用户正确使用和维护设备。

    常见问题与解决方案


    - 问题:滑动电流不稳定
    - 解决方案:检查连接点是否有松动,重新焊接并清洁接触点。

    - 问题:电阻值波动
    - 解决方案:检查是否有温度超限或受到强烈振动的情况,调整环境条件并确保稳固安装。
    - 问题:功率额定值不达标
    - 解决方案:确认是否在规定的工作温度范围内使用,必要时使用散热装置。

    总结和推荐


    总体而言,Model 67 Cermet Trimming Potentiometer是一款高度可靠、多功能的电位器,适用于需要精确调整和校准的应用场景。其卓越的环境适应性和长使用寿命使其在市场上具有很强的竞争力。因此,强烈推荐在医疗和消费电子产品中使用该产品。

67WR2KLF参数

参数
电阻值 2KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 200V
长*宽*高 10.4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

67WR2KLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

67WR2KLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 67WR2KLF 67WR2KLF数据手册

67WR2KLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.7067
5+ ¥ 9.6036
10+ ¥ 8.4356
20+ ¥ 8.1111
40+ ¥ 7.7867
100+ ¥ 7.1378
500+ ¥ 7.1378
1000+ ¥ 7.1378
库存: 3072
起订量: 6 增量: 0
交货地:
最小起订量为:5
合计: ¥ 48.01
